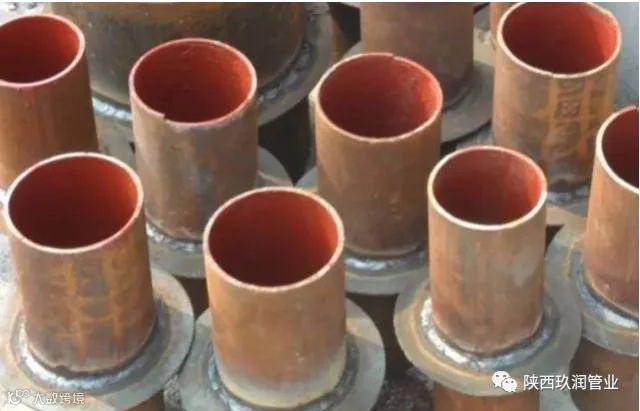

①刚性防水套管

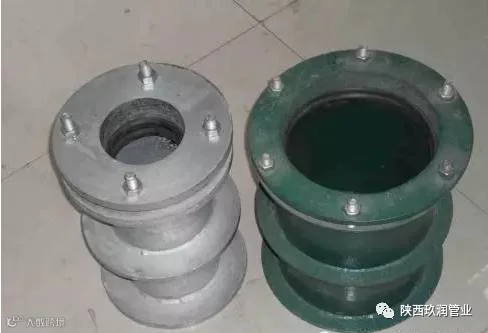

②柔性防水套管
制作工艺↓↓↓
1、根据施工图纸核对结构墙、板厚度以确定套管长度，套管管径比管道管径大2个档。
2、用钢尺量好长度，在管道上画出切割线，对于DN150以下管道可以采用切割机进行切割，DN200以上管道使用空气型等离子切割机、割管机或气割进行切割，镀锌钢管禁止使用热切割，套管切割后应剔除切口的卷边、瘤渣、毛刺，复核切口的平整度，若出现马蹄口、斜口等情况，需进行打磨处理。
3、选定合格厚度的钢板，先在钢板上用“冲子”冲出圆心点，然后用圆规按照套管外径/2+1mm作为翼环内圈的半径画出翼环的内圈线，再按规范要求翼环宽度画出翼环的外圈线。
4、使用等离子切割机或气割进行切割时应注意防火，加工场地须配备合格的灭火器材。
5、套管与翼环拼装前先在套管上画出翼环安装线，将打磨后的翼环套在管道刻度线位置，用电焊先固定一个点，用角尺调整翼环与管道的垂直度后按相隔120°角度共计固定3个点即可。刚性防水套管为中间一个翼环，柔性防水套管中间及迎水面设两个翼环，背水面设有法兰及法兰压盖。
6、防水套管焊接宜由专业焊工集中施焊，以确保焊接质量及成品外观质量。
7、焊接完毕后再次校正翼环与管道的垂直度，经除锈后套管内部刷防锈漆两道。
8、参考资料《02S404防水套管》标准图集。
