一站式服务
1
产品研发
2
PCB优化设计
3
器件采购
4
PCB制造
5
SUB/PCBA制造
6
功能测试
7
可靠性测试
8
产品配送
9
服务
产品研发(PCB/FPCA布线)
根据客户要求，可OEM\ODM，并协同客户开发设计处理
PCB/FPC/线束/塑料件准
有成熟的供方，配合物料的准备和生产需求
PCB/FPC表面贴装作业
钢网设计、治工具设计、底模制作、 MES准备、线体配置等作业安排
CCS成品组装过程
SMT生产+CCS组装 ，成品输出
CCS 电池模组采集集件
(Cells Contact System)集成母排 ，线束板集成件产品由FPC、塑胶结构件、铜铝排等组成。
动力电池一般由多个电池模组组成 ，单个电池模组对应CCS， 1个CCS一般配置1-2个FPC ，CCS集合塑胶结构件、铜铝排等结构件。
目前主要分为两种：模组采样组件_FPC、模组采样组_线束。
FPC 型 CCS
* 采用了铝排+FPC+塑料隔离板预组装后形成一个组合的方案。
* 电压、温度采集采用整体设计的FPC软板实现；铝牌固定在塑料隔离板后与FPC激光焊接固定。
一体化 PCB 型 CCS
* 采用了铝排+PCB板+热压膜进行预组装后形成一个组合的方案。
* 电压、温度采集采用整体设计的PCB板实现；用双层绝缘膜高温热固贴合。
一体化线束型 CCS
* 采用了铝排+线束+PC模切支撑板进行预组装后形成一个组合的方案。
* 提前将线束与PC支撑板结合好，线束按照图纸要求用安装治具固定。
* 在模组激光焊接前将采集线束部件和铝排进行激光焊接固定。
CCS 组件结构设计
基于模组总装的系统化设计
1、对电芯成组工艺的理解
2、CCS产品的使用地图
3、模组需求
绿色能源材料
应用领域:储能
产品线:电池用部品
CCS 采集信号组件
PCBA 印刷电路板组成
线 束
电池
电池管理系统
采集模块
电池包断路电源
电芯链接系统
线 束
绿色能源材料

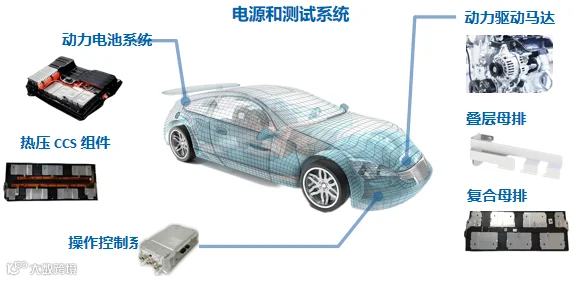

应用领域:
新能源车、储能
绿色能源材料
线束、FPC、散热铝板的集成工艺
PV+ESS+EV 充电解决方案
应用领域：
新能源车、储能
产品线：
电池用部品、电池管理系统、电源、测试系统
光伏+储能+电动汽车充电一体化解决方案已成为新能源领域的重要发展方向。
我们的新战略规划是积极投入储充一体化领域的研发和实践。
