原创|Cortona3D在装配工艺制作装配动画方面的解决方案

PG公司是全球最先进的网络三维图形和动画仿真技术的开创者和领导者，其主要产品Cortona3D系列软件，能够直接从现有产品的各种CAD三维模型快速生成交互的产品功能展示，维修和学习手册，建立可供企业各部门共享的产品可视化技术平台，有效地促进新产品的市场推广，提升产品维护服务和培训的效率、质量、缩短从产品开发到交付最终用户的周期。

Cortona3D与Siemens产品生命周期管理软件Teamcenter进行了紧密集成，成为内容管理解决方案的一部分，主要用于电子出版物的快速设计和出版，同时为产品装配工艺规划提供了装配动画制作的能力，Cortona3D装配动画制作的优越性主要体现在以下几个方面：

• 数字化、交互式的三维动画制作

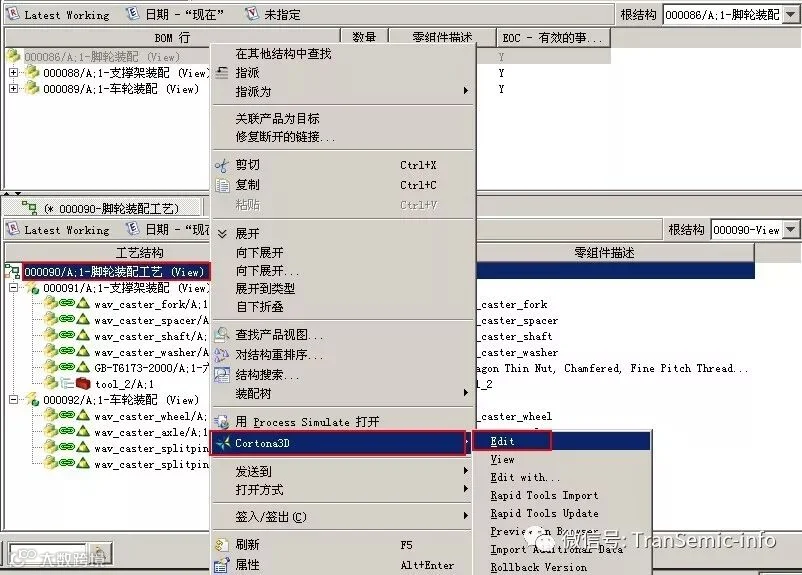

同Teamcenter系统紧密集成,直接从Teamcenter获取装配工艺BOP、BOM及可视化数据。

    与Teamcenter源数据同步更新，

    确保数据的一致性。

• 优秀的动画编制能力

• 编制灵活性

1. 加载CAD的几何结构

2. 可以编辑装配结构以满足需要

3. 零件可以被删除或合并，而不影响原有的装配工艺结构

4. 可以撤销操作，支持操作回滚

• 装配组织

1. 零件/部件可以被移动、重命名和重组

2. 零件编码保持不变

3. 隐藏/显示零件，可以将任意部分进行隐藏，避免核心技术外泄

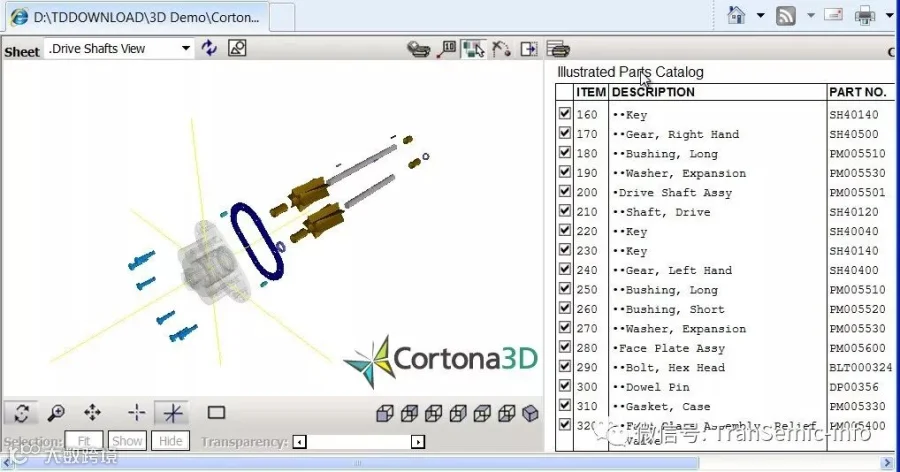

• 爆炸视图

1. 易于使用的、向导式的

2. 沿线状的和径向的爆炸视图

3. 轴向线支持

4. 多方向的爆炸视图

• 剖切

1. 位置和大小剪切框

2. 选择性的剪切

3. 表面颜色修剪

4. 保存剪切框尺寸

• 透明度

1. 用于显示内部细节

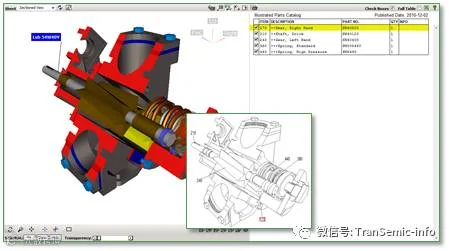

• 自动由3D几何体生成高质量的2D图

1. 矢量格式

2. Bezier 曲线生成

3. 自动生成零件序号

4. 图形和零件的热点链接

5. 可通过选项来设置线宽、标注样式

6. 支持WebCGM 2.0

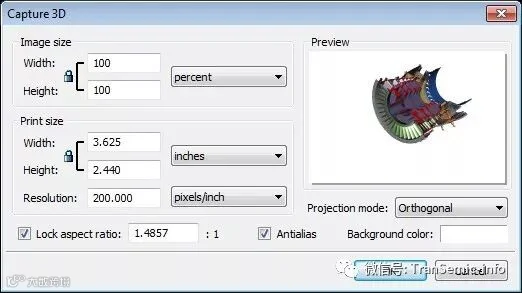

• 自动由3D视图生成高质量的image文件

1. 控制大小和分辨率

2. 背景颜色设置

3. 支持BMP, JPG, GIF, PNG

4. 丰富的对象库：尺寸标注、软管和弹簧、工具、文本和图片、用户可自定义符号等对象

• 支持多种格式进行输出发布

• 标准的HTML输出格式

1. 可部署到WEB网页

2. 输出轻量的文件 + 移去核心信息 = 更易分发

• 输出自动排版，内容与输出格式分离

• 可自定义样式表模板以满足用户对各种输出格式的需求

• 零件和3D图形的动态热点链接

• 可把图册进行打印

• 2D图和零件的热点链接

• 可把零件列表输出到Excel

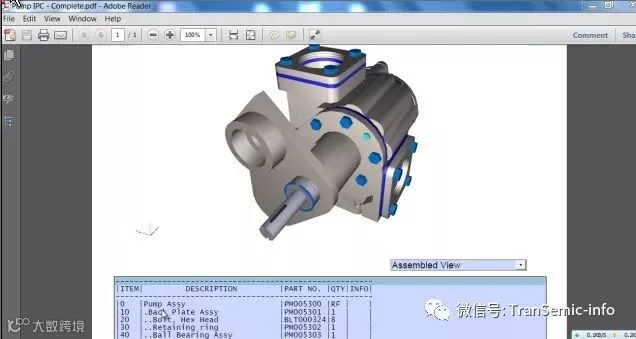

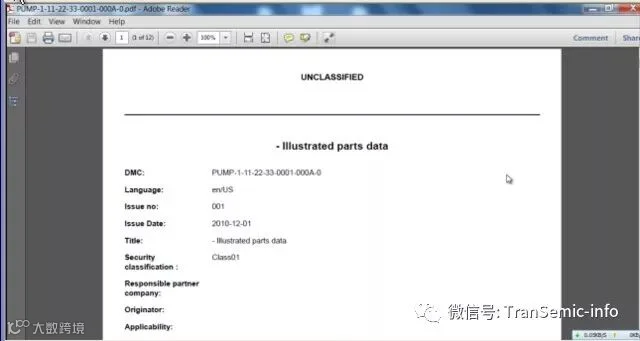

• 可输出3D PDF或 2D PDF

1. 3D PDF

   ²全互动的3D

   ²发布成带插图、交互式的零部件目录

   ²零件、模型的热点链接

   ²可定制的样式表



2. 2D PDF

   ²自动调用2D图形

   ²输出详细零件列表

   ²可定制的样式表

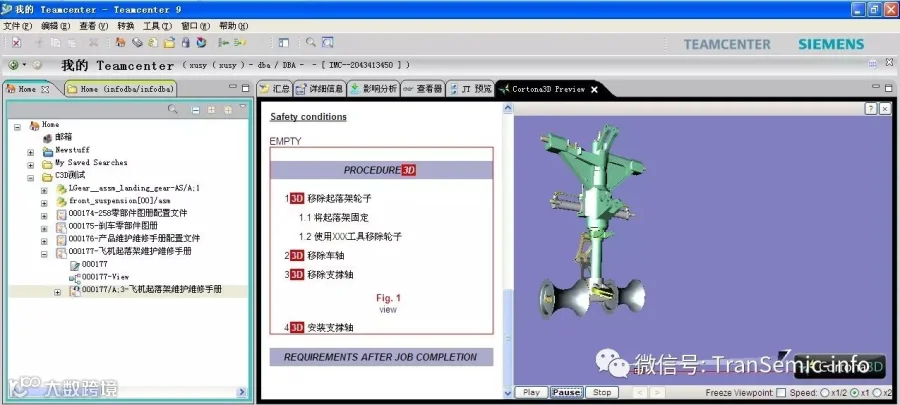

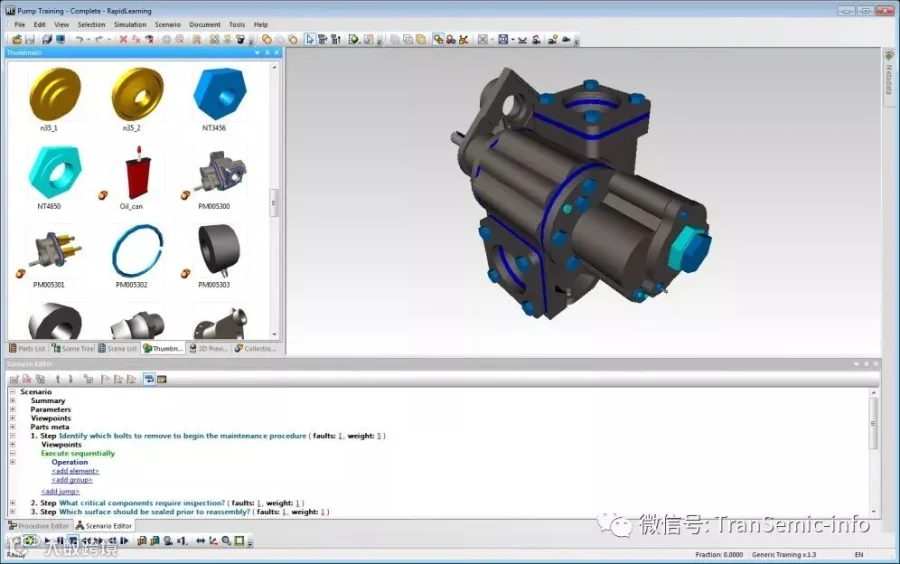

• 装配动画指导车间工人完成产品的安装

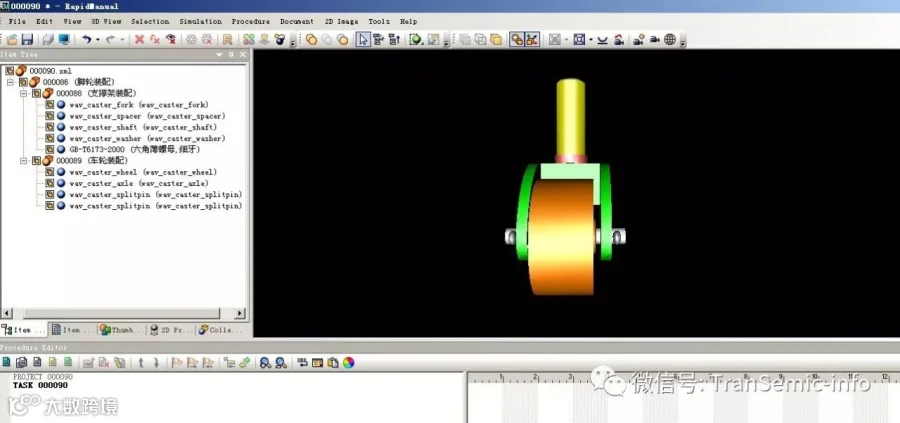

       支持在Teamcenter平台中直接查看装配

       动画

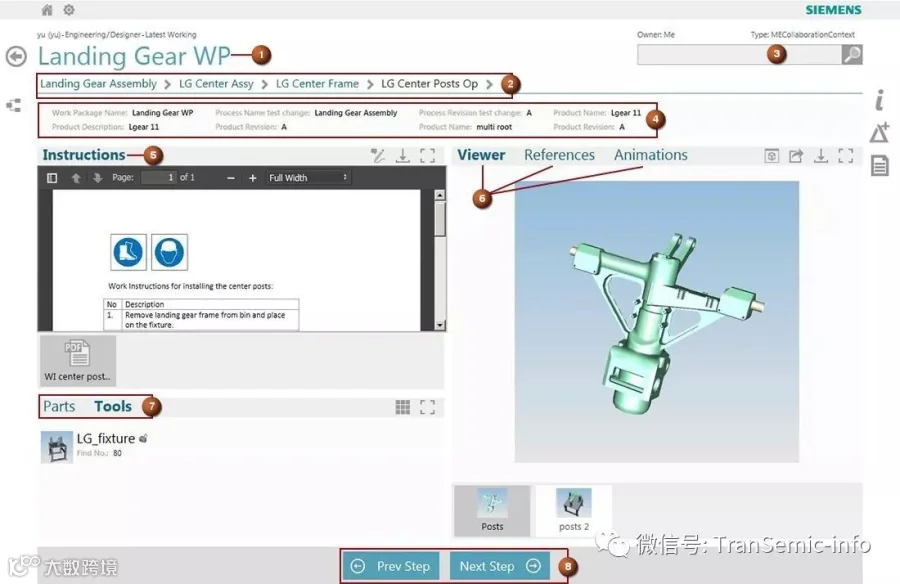

      支持在EWI电子看板平台查看装配动画
