问题描述
有效性配置是基于已经发布数据的配置。将相关的零部件版本发布，有效性配置信息记录在状态对象上。顶层零组件可以针对ITEM也可以针对ITEM REVISION来配置。本文重点介绍指定顶层零组件配置不同的版本ITEM的实现方案。
概念介绍
顶层零组件：顶层零组件是一个产品、系统或模块，您可以就这些方面按有效性对结构进行配置。例如，可以在产品X400中配置单元号110的结构，其中X400 是顶层零组件。
单元号条目：使用单元号条目，可以在通过单元号有效性配置带状态的零组件版本时指定要匹配的单元号。只有这种类型的条目才能与其他条目一起使用。如果版本规则中没有单元号条目，则Teamcenter 会配置所有通过有效单元号配置的状态条目。通常，单元号是最终产品或某产品主要模块的一个属性。由于Teamcenter 可以管理许多单元，因此通常可以用顶层零组件条目来限定单元号条目。
顶层零组件条目：使用顶层零组件条目可以限定在版本规则中指定的单元号或有效日期。必须将顶层零组件条目与单元号条目结合使用。您指定的单元号是指由顶层零组件条目所标识的零组件单元号或序号。此零组件通常是最终产品、产品的主模块或子系统，但前提是它具有自己的一系列单元号。还可以使用顶层零组件来限定日期有效性，以便可以使零组件版本在不同的时间和不同的产品中都有效。
解决方法

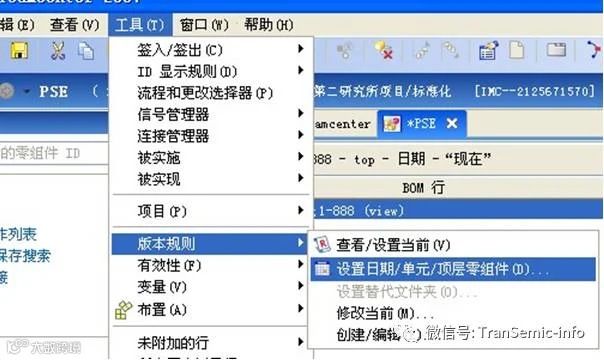

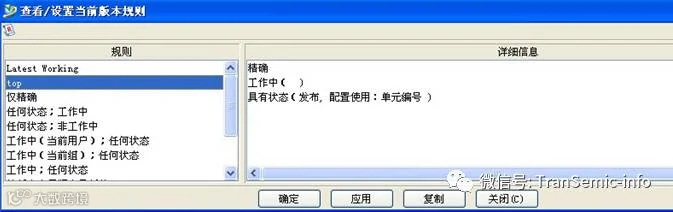

1、首先将版本规则设置如下：
2、将顶层零组件发送到PSE
3、选择要装配的零件，如下图，假设用a版本。选中a版本的状态进行双击

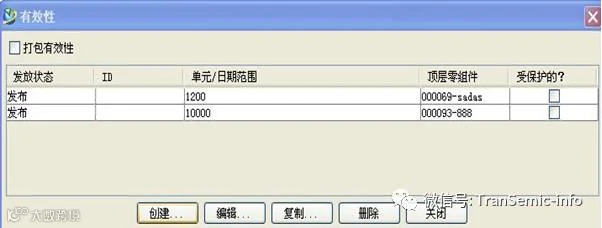

4、在弹出的如下对话框里直接点创建

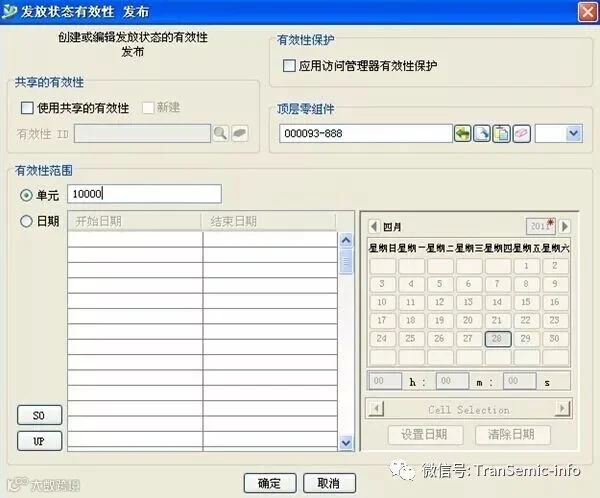

5、编辑状态有效性，设置顶层零组件和单元两个属性，然后点击确定按钮
6、在弹出的下图中点击关闭按钮
7、复制要装配的零组件版本并粘贴到PSE中
8、查看设置顶层零组件，顶层零组件需要与单元编号结合使用操作放在最后
9、根据版本规则，自动加载版本a,而不是版本规则b
基于以上操作，能够实现指定顶层零组件配置不同的版本ITEM。
