原创|使用TMG Executive Menu同时提交多个解算方案

解决方法

1. 启动TMG Executive Menu应用：

• 打开一个命令提示窗口并导航到NX安装目录。

• 在命令提示窗口，输入TMG Executive Menu应用的文件夹路径。

•  cd nxcae_extras\tmg\com。

•  按下Enter,并输入TMG Executive Menu的启动命令。

•  tmgnx.cmd ui。

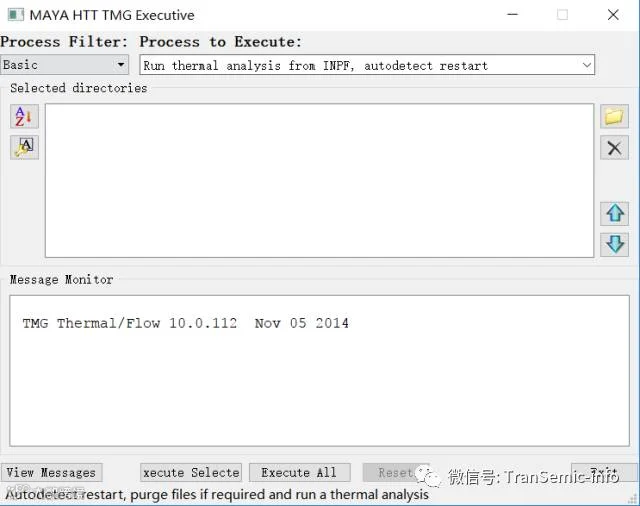

•  按下Enter，打开MAYA HTT TMG Executive界面。

2. 运行多个热和流XML输入文件

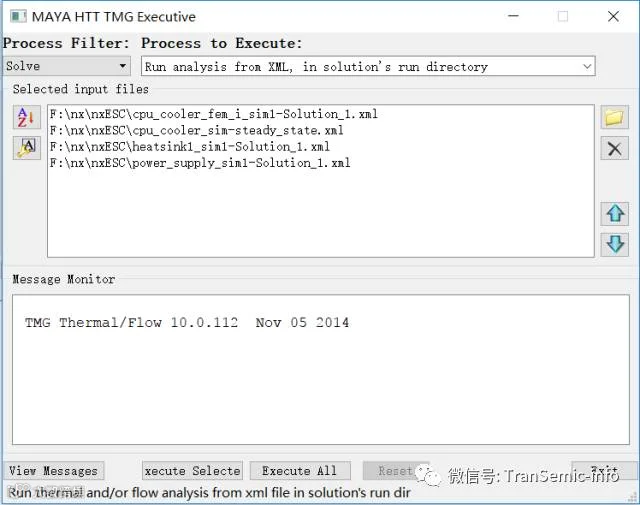

• 在MAYA HTT TMG Executive对话框中，在Process Filter列表中，选择Solve。

• 从Process to Execute列表中，选择Run analysis from XML ，in solution's run directory。

• 点击Browse 选择一个XML输入文件。

• 重复第3步打开所有想要求解的热和流分析的XML输入文件。

• （可选）点击Sort为输入文件以字母顺序排序。

• （可选）选择一个列表的输入文件并点击Edit来在Notepad编辑器中编辑XML文件。

•  选择一个或多个列表的输入文件并点击Execute Selected来执行选择的分析或点击Execute All执行列表中的所有分析。

在求解期间，你可以在NX中的其他模块中工作。通过TMG Executive Menu运行多个NX热和流、电子系统冷却或空间系统热分析不会锁定你的NX的使用。完成的运行在Selected input files列表中以灰色高亮显示。最后点击Exit关闭TMG Executive Menu应用。
