原创|C3D项目数据导入至TC解决办法

用户使用C3D工具单独在本地编制IETM交互式电子技术文档后，或者针对协作产品，协作单位所提供的由C3D编制的相应电子技术资料，都需要将其导入至PDM系统中保存。

本文重点介绍保存单机C3D数据至TC的方法。

1.导出C3D项目数据

启动C3D软件的编制工具，例如Rapid Manaul，打开项目:

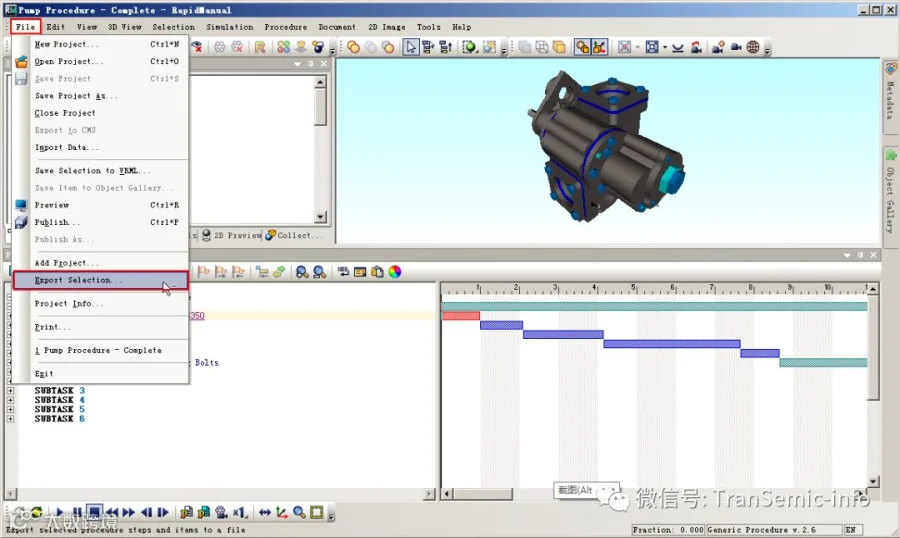

点击【File】-【Export Selection…】

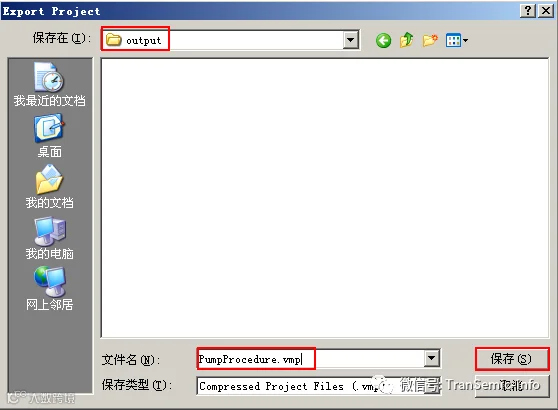

选择导出的保存路径，导出的项目文件为vmp文件。

2.手册发布和压缩

2.1手册发布

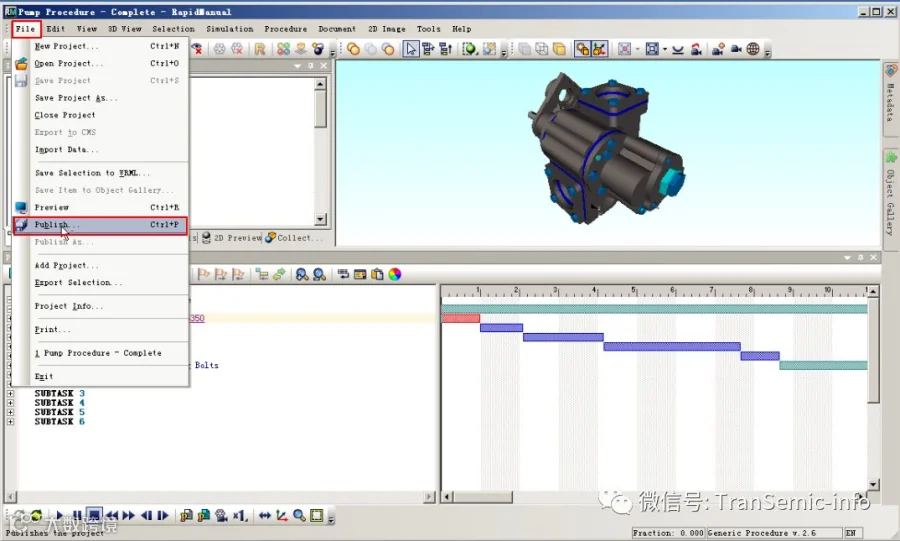

选择【File】—【Publish…】

选择发布后的文件保存路径，点击【OK】

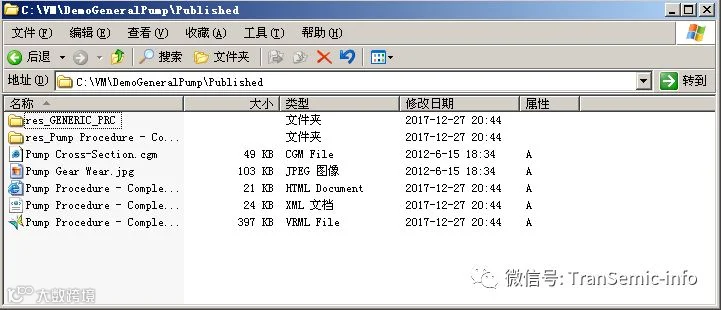

发布的结果如下：

2.2.压缩发布结果

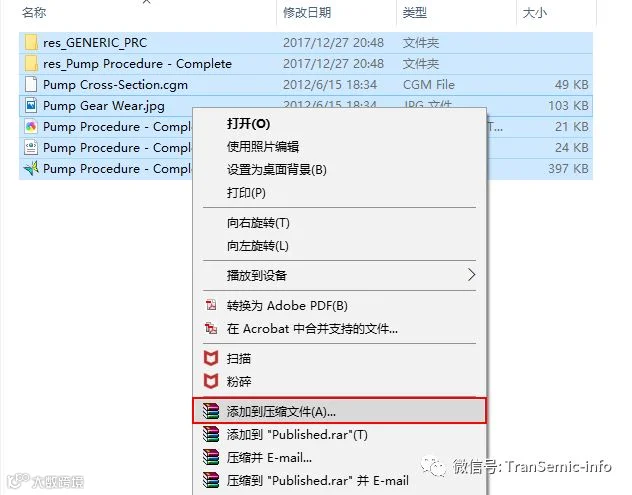

将发布后的结果使用压缩工具进行打包，打包为ZIP格式文件。

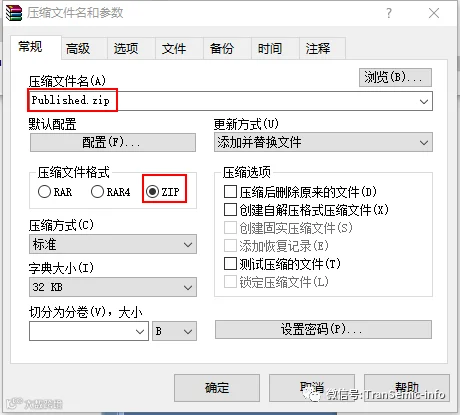

注：压缩格式必须是ZIP格式，其他如rar压缩，导入TC后不能正常使用。

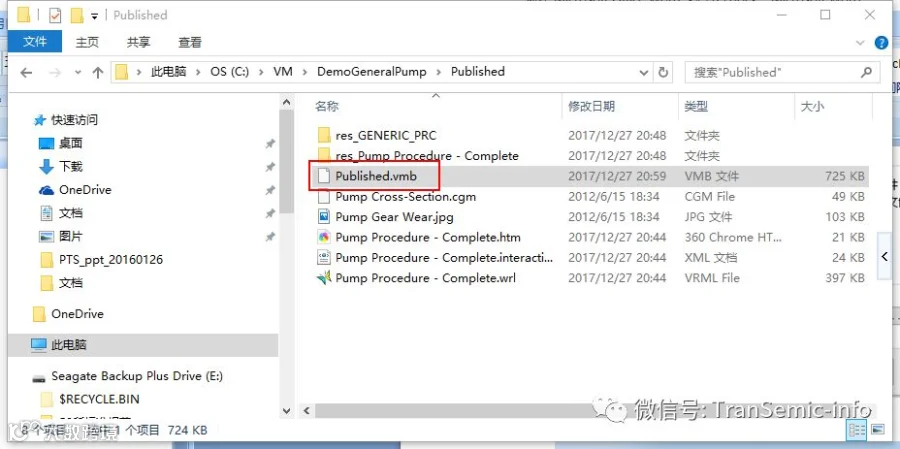

修改压缩包文件的后缀名为vmb。

3.导入TC

3.1.  创建C3DItem对象

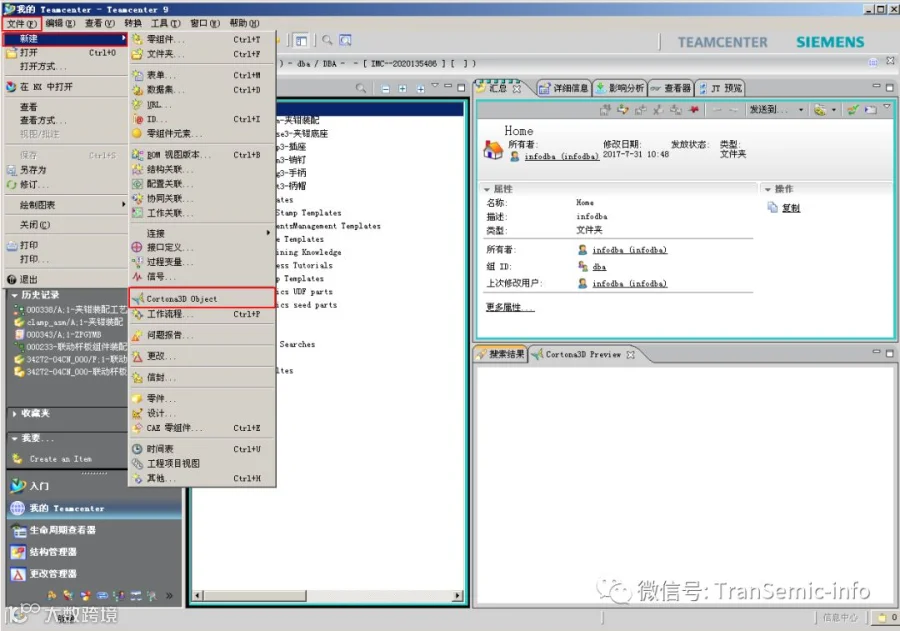

选择【文件】-【新建】-【Cortona3DObject】

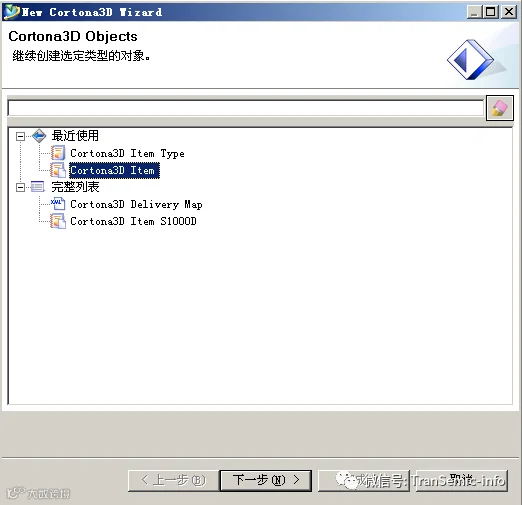

选择C3D Item。

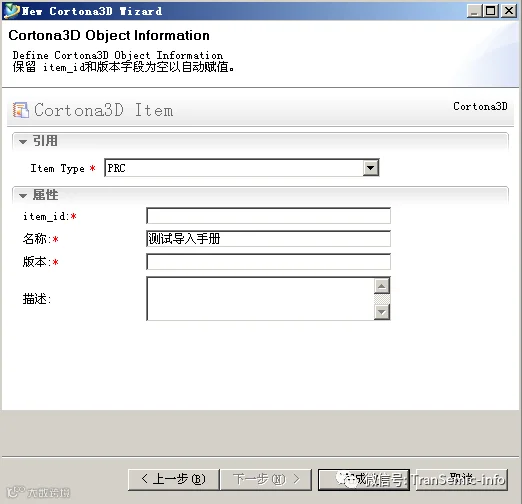

选择Item Type、输入C3D对象名称，点击【完成】

3.2.  创建数据集C3DProject

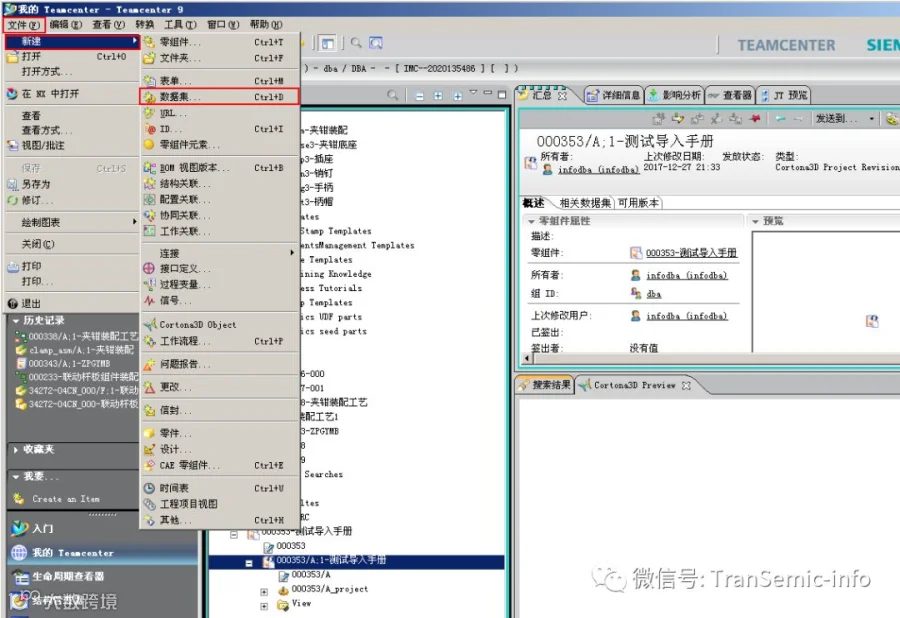

选择C3D对象的版本，点击【文件】—【新建】—【数据集】

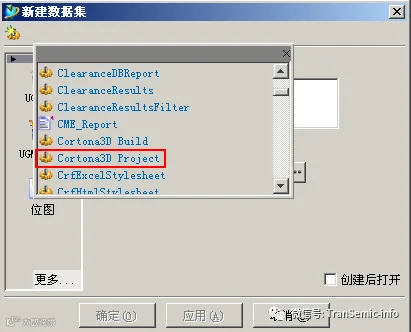

在数据集类型中，点击【更多】，选择Cortona 3D Project数据集类型。

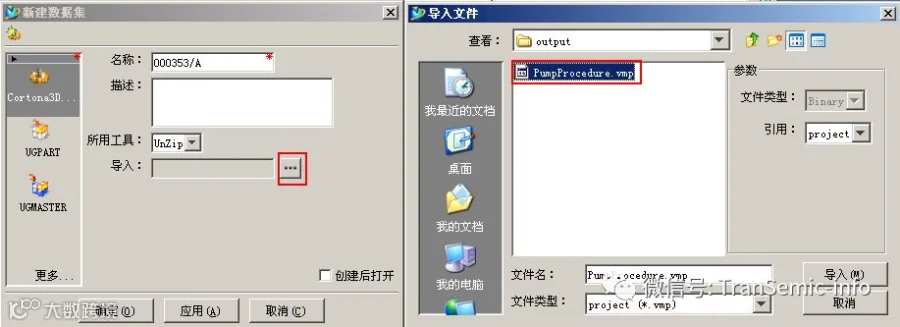

在导入栏，点击浏览，选择本地导出的C3D项目文件vmp文件。

可以修改数据集的名称，点击【确定】

3.3.  创建数据集C3DBuid

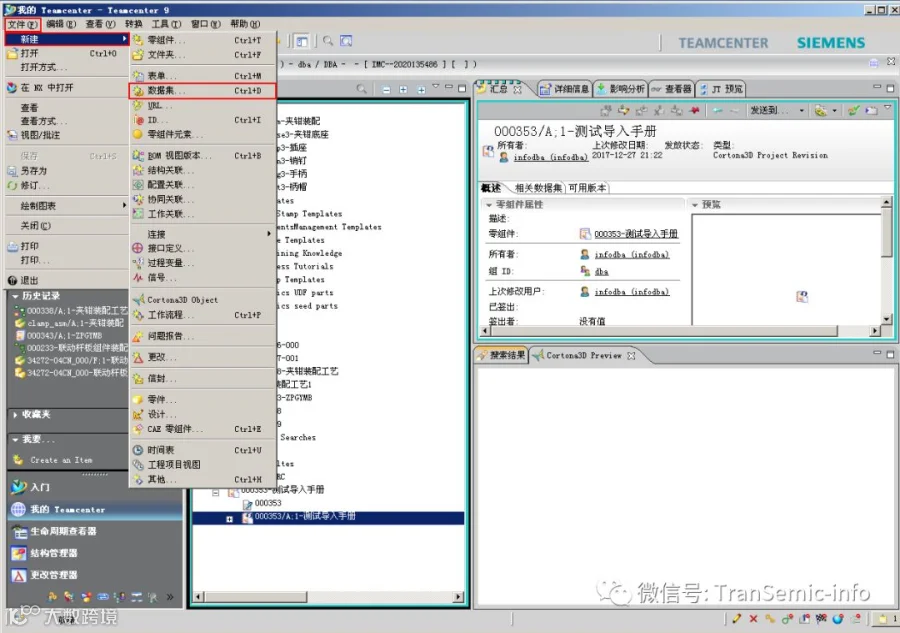

选中C3D对象的版本，点击【文件】—【新建】—【数据集】

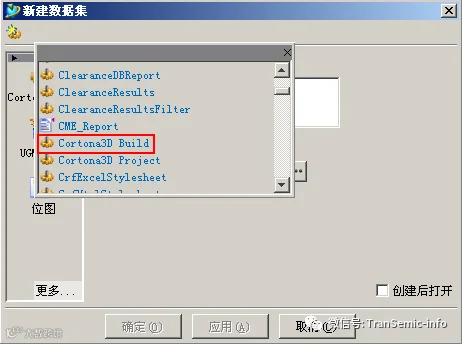

在数据集类型中，点击【更多】，选择Cortona 3D Build数据集类型。

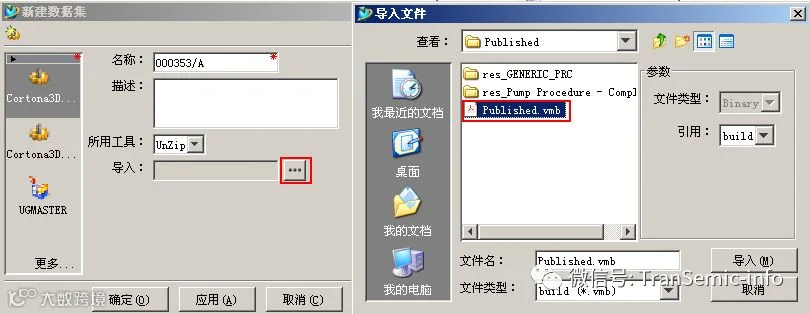

在导入栏，点击浏览，选择本地压缩修改的发布后的C3D项目文件vmb文件。

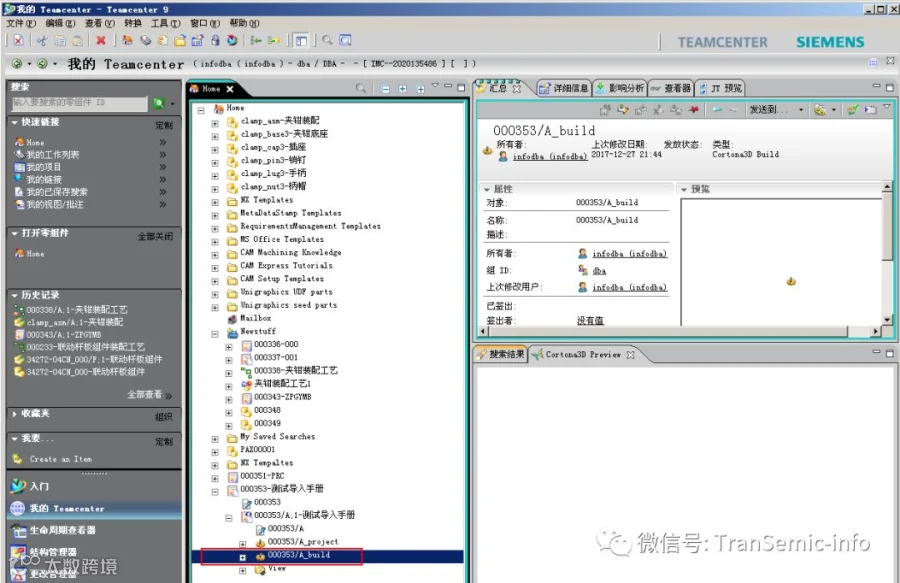

可以修改数据集的名称，完成后点击【确定】

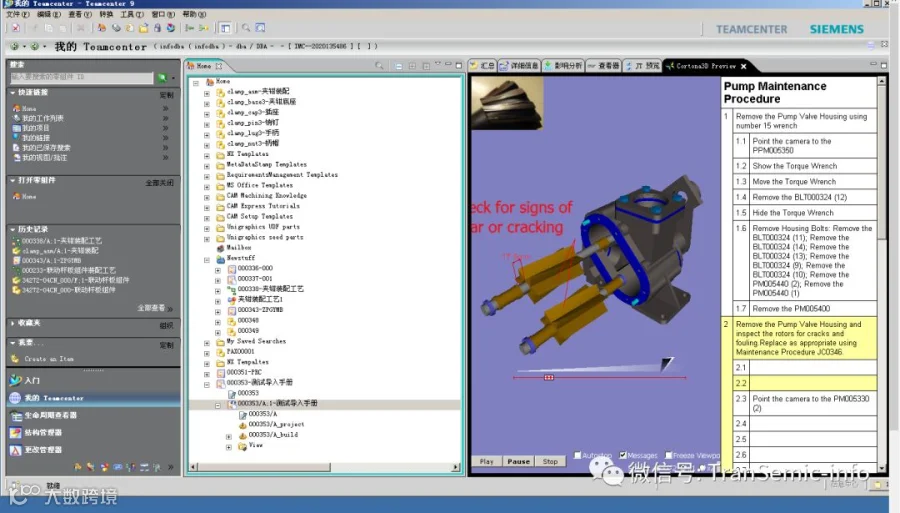

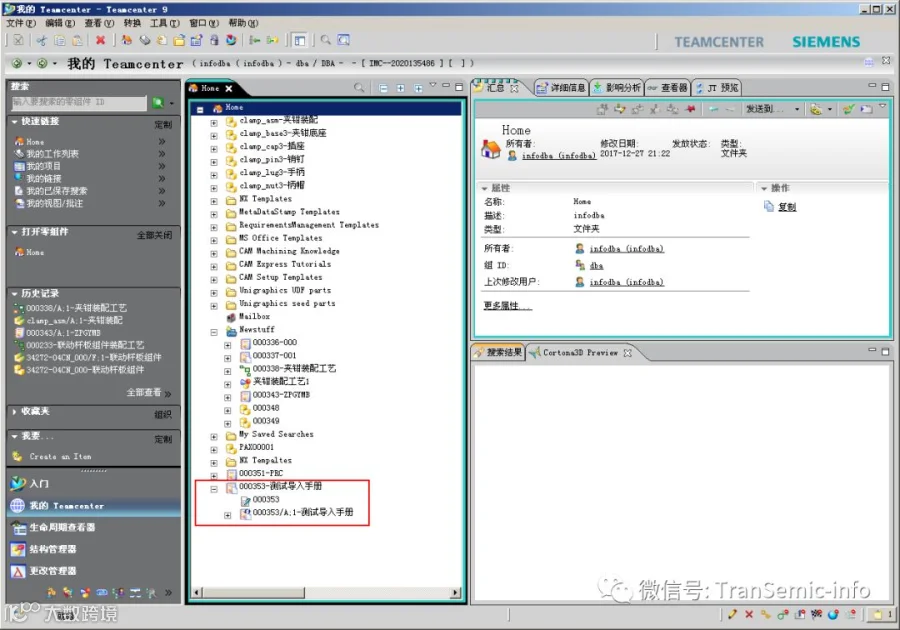

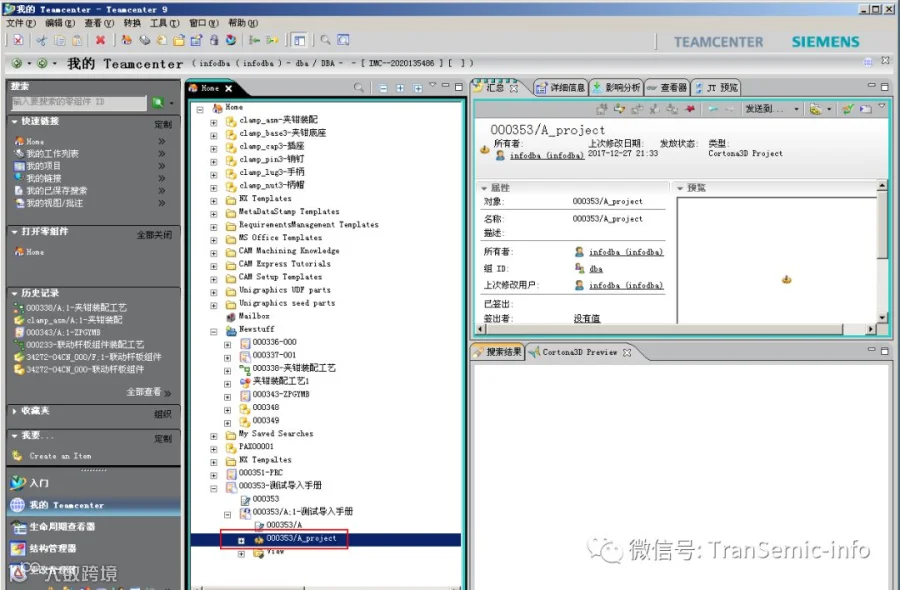

在TC中可以通过C3D查看器预览手册。
