原创|TCM中事例类型的方案规划

   工艺员在进行制造工艺规划时，如何在该工艺与其制造的产品之间建立关系？这就需要在将产品零件指派给工艺结构的时候，选择特定的事例类型。这些事例类型的选择指派，会影响到后续的工艺场景设计。

事例是BOM结构的一部分，在制造领域，它们通常依附于产品、工厂或工艺结构。每个BOM行由特定零组件类型的版本表示（例如 item、MEWorkArea、MELine、MEProcess、MEOP），这些 BOM 行均可以由特定事例类型指派。在工艺规划中消耗产品时，事例作为BOM 行添加到具有特定事例类型的工艺结构中。

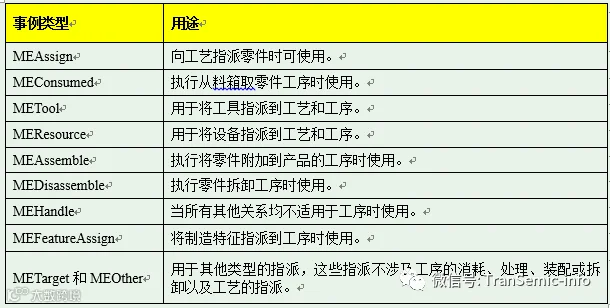

1. 装配工艺相关事例类型的用途

2. 零件工艺相关事例类型的介绍

3. 常用事例类型介绍

• MEConsumed

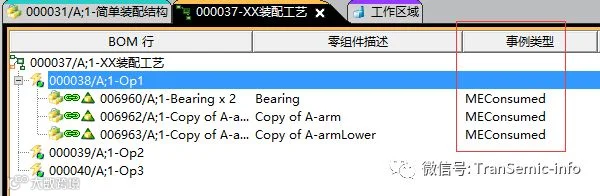

  默认情况下，如果您消耗工艺中的产品，产品会添加到工艺结构中，并带有MEConsumed事例类型。在制造工艺或工序中，消耗零组件是必需的。






• MEResource

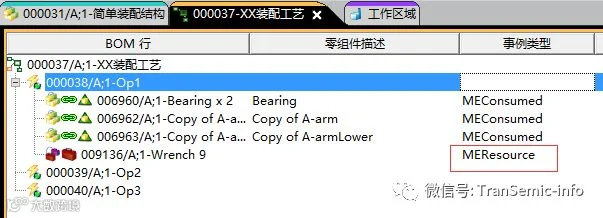

  通过分类指派资源到工艺规划时，默认会连同MEResource事例类型一起指派，也可以在分类“搜索”对话框中更改已指派资源的事例类型。






• MEWorkArea

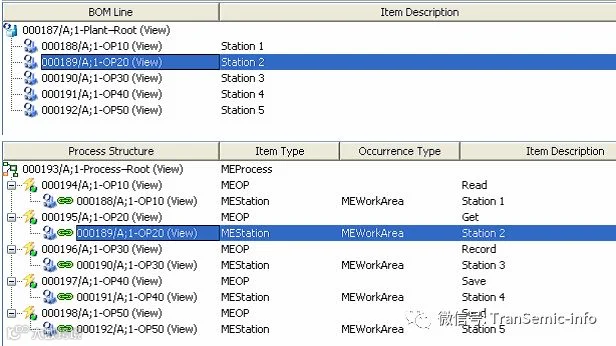

  使用MEWorkArea事例类型将工厂对象（例如MEStation工位）链接到工艺结构。






• METarget、METool、

  MEWorkpiece

   在NXCAM Integration中，NX使用METarget事例类型自动将产品添加到工序中。在通过分类搜索对话框将资源添加到MENCMachining工序时，必须使用METool事例类型指派所有工具，必须使用 MEMachineTool事例类型指派所有机器。MEWorkpiece则表示该工件在制造过程的中间状态。

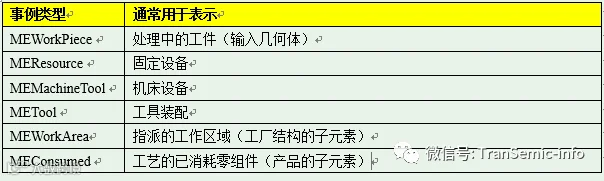

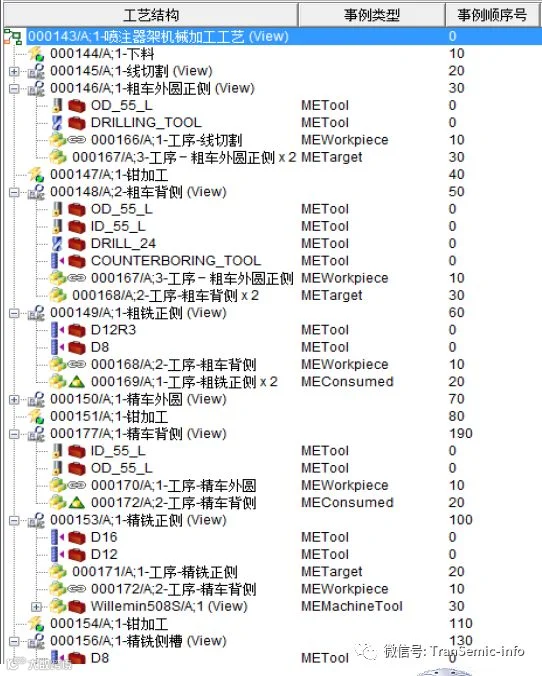

  下图则表示了三种事例类型在零件工艺中的体现：



• MEOther

  在编制工艺的过程中，也可以将工艺技术文件作为MEOther事例类型添加到工序。




4.   事例配置及相关操作

• 事例类型的扩充

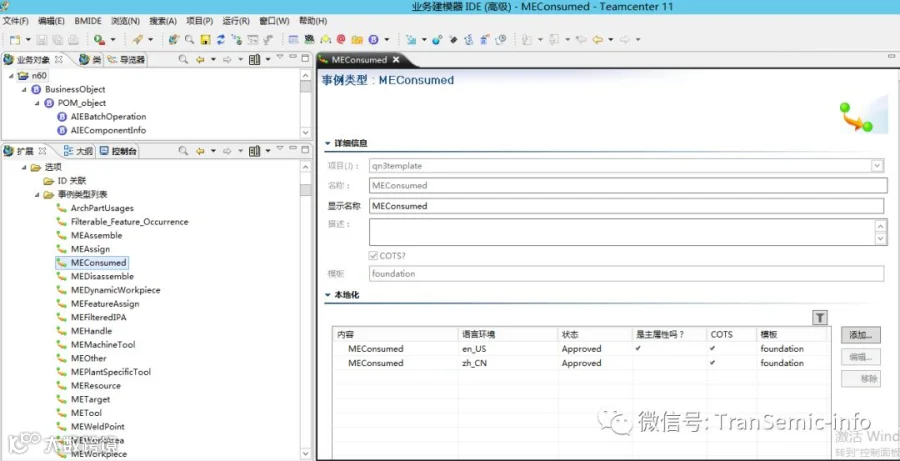

  可以通过BMIDE扩展的选项下，找到事例类型列表，来进行相关事例的定制：









• 事例类型的指派

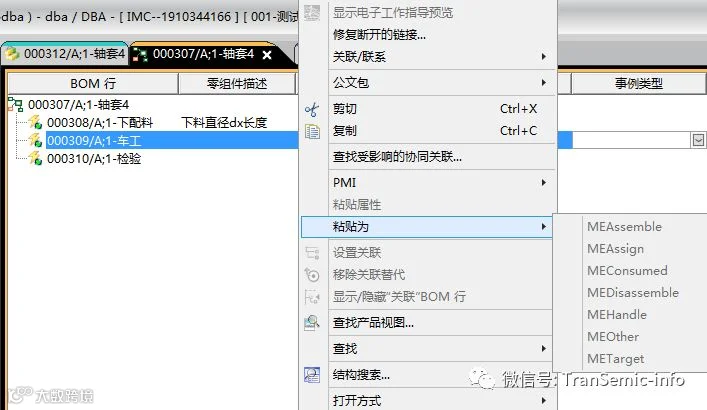

  进行工艺路线设计的时候，可以粘贴特定的事例类型。

  可以通过首选项MEAssignCustomizedOccurrenceType设置指派期间指定不同的事例类型的默认行为，还可以使用MEAssignProperties首选项指定在分配过程中从零件复制到工艺的属性。

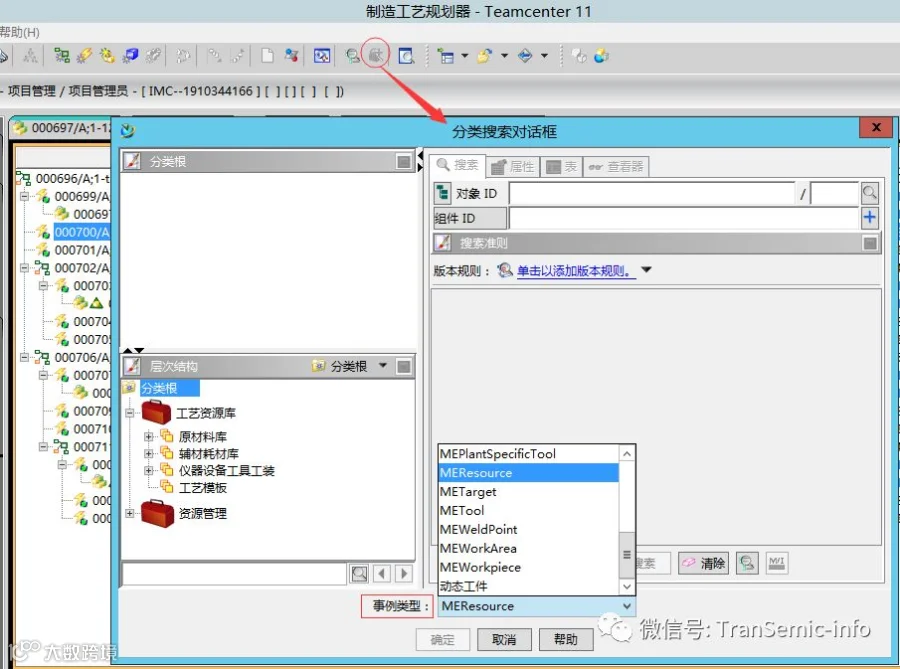

  还可以通过分类进行相关指派，点击分类指派资源按钮，在弹出的对话框内可以选择类型：






• 事例类型的过滤

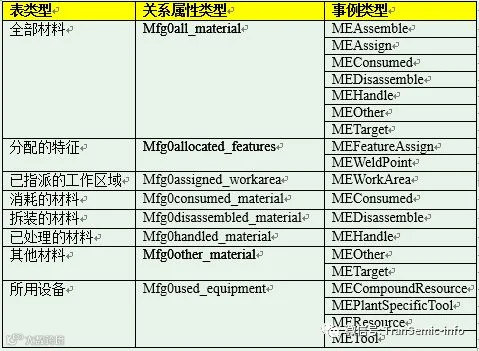

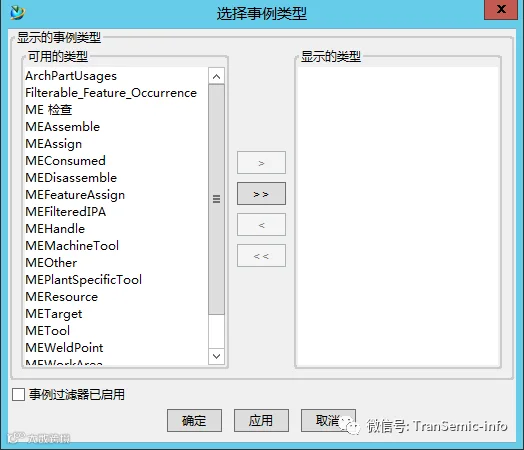

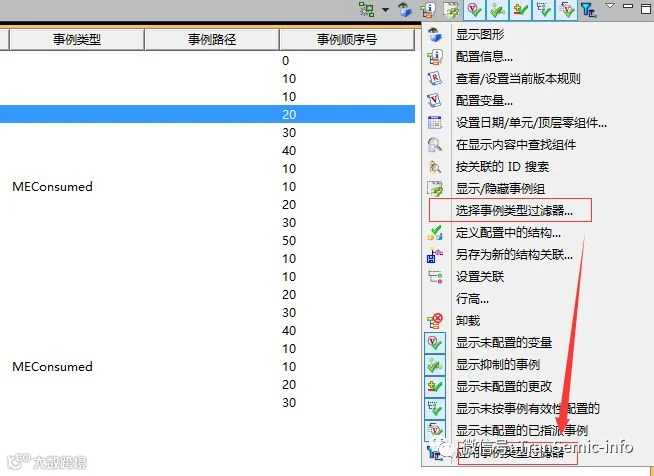

  通过设置的不同事例类型，在BOM结构中就可以执行相关的筛选过滤操作：








5. 事例应用场景

• 定制工艺视图

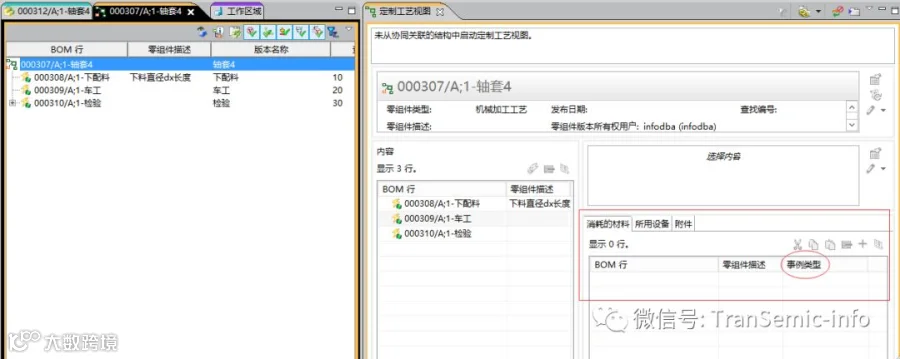

  配合不同的事例类型，通过设置MECustomViewConsumedItemsOccTypes首选项来定制工艺视图界面内容，从而可以满足“定制工艺视图”的需求。






  此外，该视图还可以结合相关首选项以及样式表数据集，来完成进一步的内容定制。下表列出了要显示各种表而必须在该首选项中指定的值：






• 基于模板创建工艺

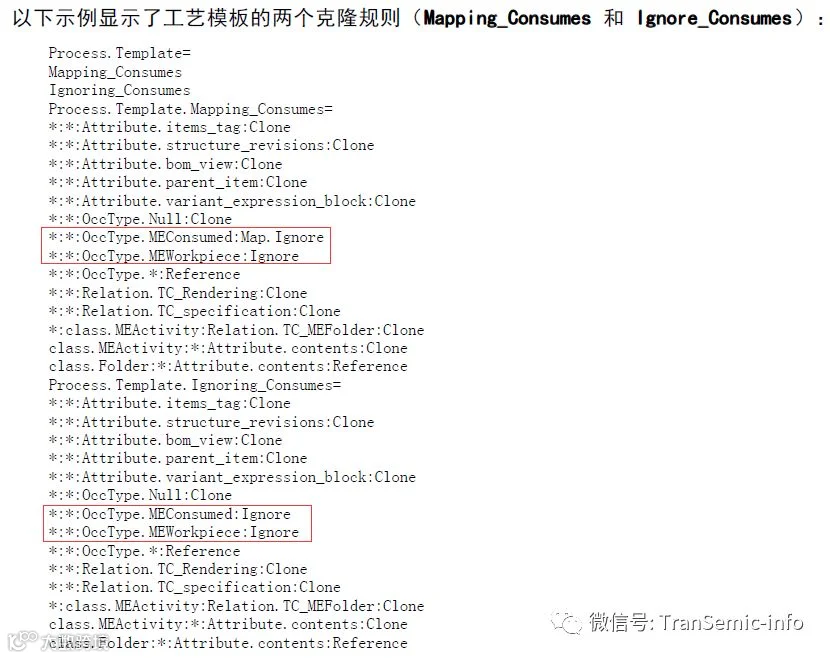

  通过事例类型的定义，也会影响基于模板创建工艺时候克隆的行为。






• 责信度检查

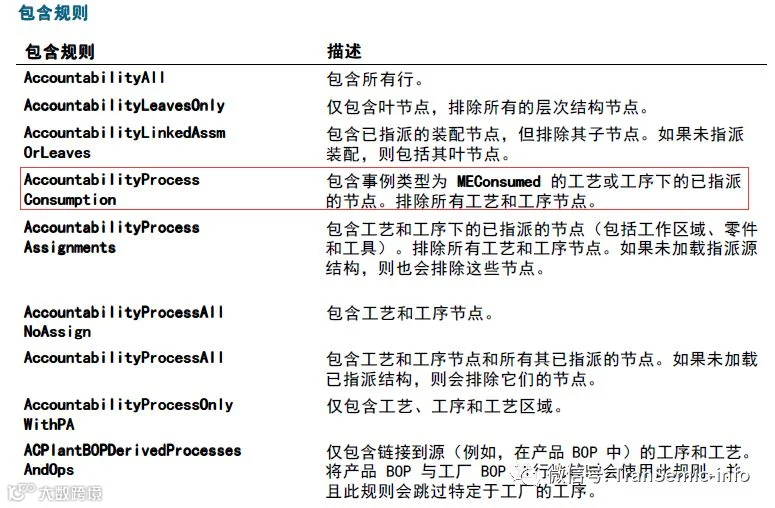

  结合特定的事例类型，配合给定的包含规则，可满足责信度检查的多样性要求。






• CAM加工

  当CAM 零件保存在NX 中时，资源列表就可供系统对应的MENCMachining 规划工序调用。系统会保存所有使用 METool 事例类型的工具，以及使用MEMachineTool事例类型的任何机床。

  还可以在CAM 设置过程中包含处理中的工件(IPW)，使用的事例类型为MEWorkpiece。该工件可以自动在NX 加工模块中创建，或者使用一个设计工件，如铸件。NX 加工中打开 MENCMachining 工序时，会提示您将该工件置于加工会话中。




• 仿真

  在大多数ProcessSimulate用例中，需要将至少一个或所有事例与要发送的工艺或其子项关联，涉及的事例类型可选MEConsumed、MEWorkpiece、MEWorkarea及MEResource等事例。
