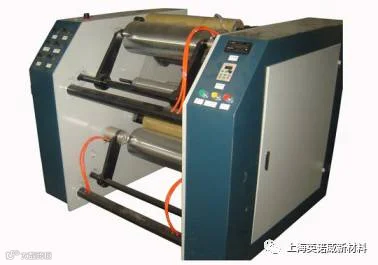

膜卷收卷后出现膜间滑动怎么办？
原因：在进行分切收卷时，收卷张力太小，容易造成膜间滑动。
解决方法：随着膜卷直径的增大，收卷张力只能缓慢减小，若张力减小太快，极易造成膜间滑动。
膜面为什么出现划伤?
原因：在进行镀铝膜、涂布膜以及印刷膜时，各导辊、过辊表面有异物，就会划伤膜面，发生质量问题。
解决方法：在进行分切工艺前，清洁分切设备各导辊、过辊，做到清洁无异物。
薄膜出现拉伸现象的原因是什么？
原因：在进行PE、PP、WMPET等薄膜的分切时，因收卷张力过大极易造成薄膜拉伸现象。
解决方法：适当减小收卷张力。
膜卷极易吸附毛发、灰尘等异物怎么办?
原因：在进行分切工序时，由于薄膜之间、薄膜与各辊（经阳极处理）之间的高速摩擦、接触、及易产生静电积累。
解决方法：在分切设备上接入导静电设备，并将触角之一接触膜卷背面。
膜卷端面产生错层的原因?
指膜卷端面上有部分薄膜错出的现象，是薄膜在收卷过程中发生滑动或薄膜宽度发生变化所致。错层首先同样与分切速度有关，加速、减速过于迅速，对平滑性好的薄膜则易产生滑移造成错层，应放慢速度变化。膜卷卷取过紧也会使膜发生横向滑移，膜卷过松会造成空气的卷入，都会造成膜卷端面错层，应调整取卷张力。
分切时出现皱折怎么解决?
原因1：在分切过程中，压辊与膜卷成接触状态并向膜卷施加压力，起到缓冲膜卷震动和防止空气卷入膜卷的作用。当压辊直径大于膜卷直径时，膜与压辊形成的包角大，就会有空气卷入膜卷而产生纵向皱折；随着膜卷直径的增加，当压辊直径小于膜卷直径时，膜与压辊形成的包角变小，卷入的空气就少，膜卷较为整齐。
解决方法：选用直径大的纸芯，减小压辊直径。
原因2：压辊作用于膜卷的压力由气缸压力产生，并随着膜卷直径和分切线速度的增加而增加。由于压辊压力的增加，容易造成膜卷“内松外紧”现象，皱折由此而产生。
解决方法：随着膜卷直径和分切线速度的增加，适当调小压辊压力。
原因3：在分切过程中，张力设置过大，膜卷收卷时横向受力分配不均匀。膜卷平整度较差，极易产生皱折。若张力设置太小，膜卷收卷时容易发生跑边、膜卷松动。
解决方法：适当设置收卷张力；且随着膜卷直径的增大，逐步减小收卷张力。
上海英诺威新材料科技有限公司是一家从事精细化工新材料领域的公司。水性胶粘剂供应商。提供专业“吸塑胶”“纸品胶”“铅笔胶”“木工胶”等技术咨询服务。
