导言

　　面对纵横交错、长短不一但确规范有致的钢筋如何进行固定绑扎？和您一起看一看下文，您就知道“会了不难、难了不会”这句老话非常有道理，其实钢筋绑扎并不难。

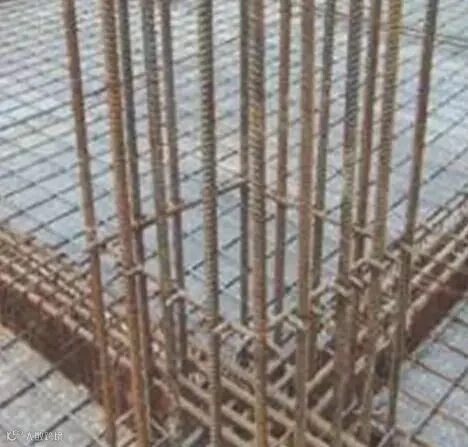

梁柱（墙）钢筋放置顺序

　　当梁与柱或墙侧平时，梁该侧主筋置于柱或墙竖向纵筋之内。

框架结构中、主次梁钢筋放置顺序

框架结构中，次梁上下主筋置于主梁上下主筋之上，框架连梁的上下主筋置于框架主梁的上下主筋之上。

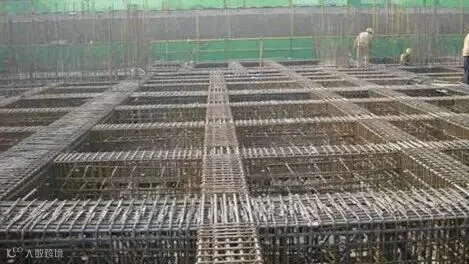

基础钢筋主次梁钢筋放置顺序

　　基础钢筋，次梁上部主筋置于主梁上部主筋之下，板筋上层筋置于基础梁上部主筋之下。

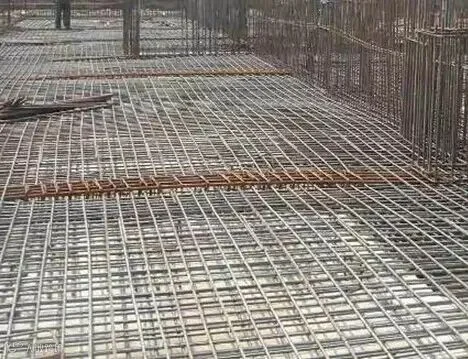

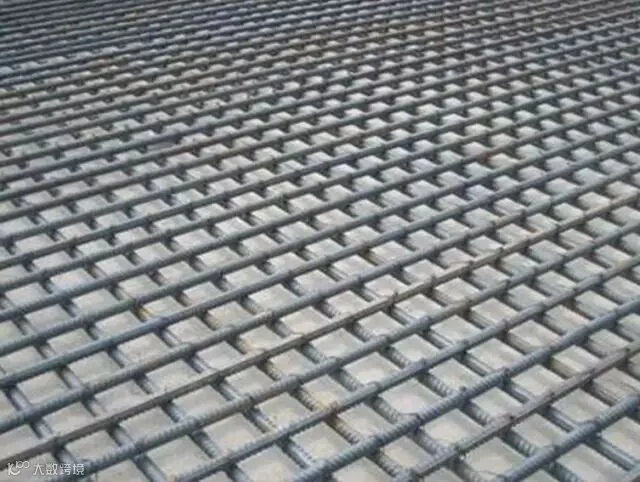

底板（顶板）钢筋放置顺序

　　两向钢筋交叉时，基础底板及楼板短跨方向上部主筋宜放置于长跨方向主筋之上，短跨方向下部主筋置于长跨方向主筋之下。

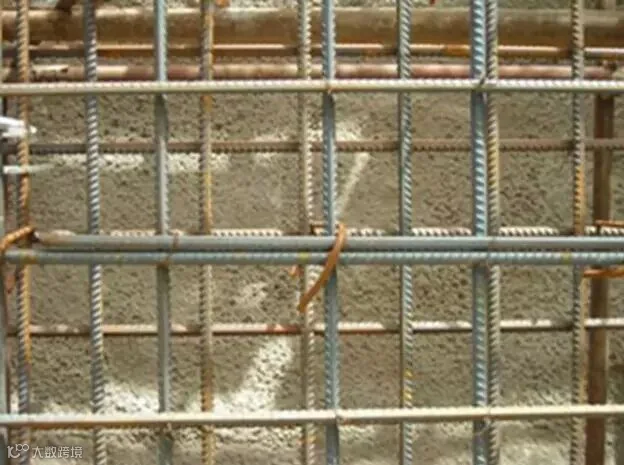

搭接范围内三点绑扎

　　每根钢筋在搭接长度内必须采用三点绑扎。用双丝绑扎搭接钢筋两端头30mm处，中间绑扎一道，且过三道竖向筋。

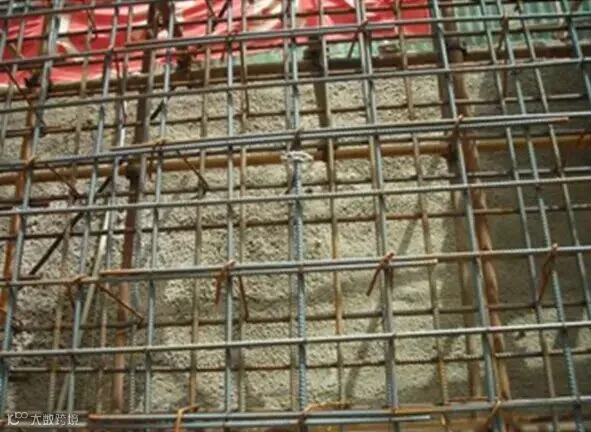

搭接范围内通过三根筋

　　墙体竖向钢筋搭接范围必须保证有三道水平筋通过，墙体水平钢筋搭接范围内必须保证有三道竖向筋通过。

剪力墙水平筋交错搭接

　　墙体水平钢筋搭接接头错开间距应≥500mm，同一构件中相邻纵向受力钢筋的绑扎搭接接头应相互错开50%。

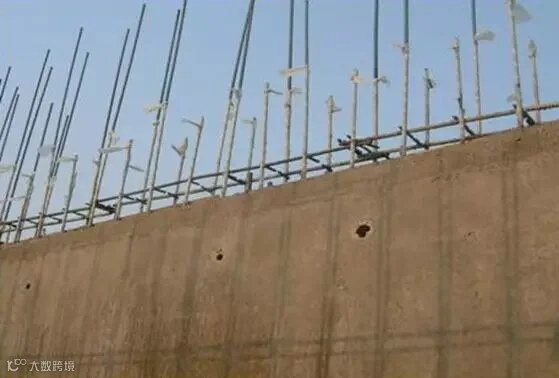

剪力墙竖向筋接头错开

　　剪力墙同排内相邻两根竖向筋接头应相互错开，不同排相邻两根竖向筋接头也应相互错开。搭接接头错开500mm，机械连接接头错开35d。注意搭接接头的长度除应满足1.2laE外，还应满足搭接范围内通过三根水平筋。

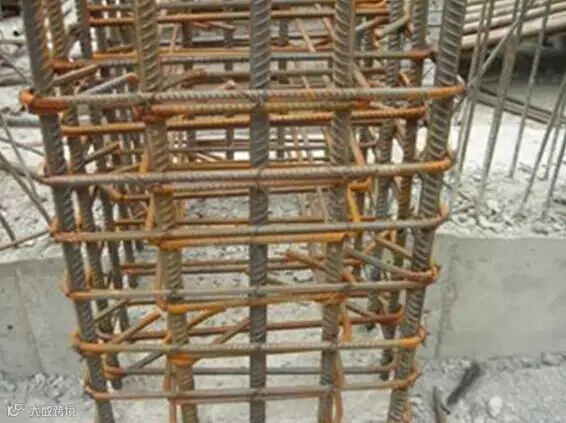

箍筋安装

　　主筋必须在箍筋弯折处接触紧密。搭接部位应制作双主筋箍筋，箍筋弯钩应将两根主筋全部钩住。

定位箍筋框

　　框架柱模板上口设置定位箍筋框，用于控制钢筋位移，定位箍分内控式和外控式两种，置于柱顶的定位箍可周转使用。
