HDPE排水管及成品塑料检查井的施工工艺作业流程
检查井：检查井基础测量放线—井底基坑开挖—检查井接管安装—井筒筒壁安装—井身土方回填―井盖安装—闭水试验—回填土管道安装：测量放线—开挖沟槽— 管道连接— 接口处理—闭水试验—回填土。
可以看出，相对传统的混凝土管和砖砌施工,HDPE管材的使用减少了基础、管座混凝土浇筑及养护环节，工艺流程简化 ，施工方便。开挖沟槽、安装管道、回填土一气呵成,可以大大减少土方作业时间,减少扬尘治理成本。
主要施工方法
1 沟 槽 开 挖 及 中 粗 砂 垫 层 回 填
本工程采用挖掘机进行开挖，排水主管的开挖与室内污 水管及压力废水管沟槽同步，以便及确定污水检查井的位置。
沟槽开挖严格控制开挖深度及管道中心线，机械开挖留20~30cm的余量，由人工开挖清理至管道设计槽底高程，并将开挖设计桩号引至槽底。局部超挖或发生土方扰动时,采用粒径 10~15mm天然级配砂石料或是中袓砂换填并穷实回填。根据上村佳苑项目室外排水施工设计图纸规定’车库顶板覆土内铺设的排水管道采用直埋，其余管道埋设在尺寸为Imxlm钢筋混凝土地沟内。车库顶板范围内直埋的管道开挖宽度为管 径 </t+2x30cm,开挖深度为管底标高向下 10cm(见 图 1)。
沟槽经施工单位、监理单位人员验收合格后即进行砂垫层基础施工。砂基础采用中粗砂，厚 度 10cm,由人工进行铺设,平板振捣器振捣密实。中粗5少选用优质天然砂料,含泥量不大于砂重的 1 0 %。砂石基础铺设至表面平整,其横断面最大水平偏差控制在± l〇mm以内，回填料的压实系数不低于0.91, 以满足排水管道的安装要求。
2排 管 道 及 确 定 检 查 井 的 位 置
进行复测基础面标高符合设计图纸要求后，在基础面上测量放样,根据主楼污水管及压力废水管位置测放出雨水、污水检查井的中心点及管道中心线，根据检查井中心点及管道中线挂设管道边线，根 据 2 口检查井的距离配好排水管。
从现场存放点将管道及管件附件，沿已开挖的基槽顺线一字排开，便于安装。将每根管沿管沟两侧摆放，摆放时应非常注意将每根管的承口方向朝向设计水流方向的相反方向。
3下管
由于本工程管道开挖深度均在 1.2〜1.5m, 所有管道安装采用人工抬管人槽人工安装。抬管过程中严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。砂基础垫层经监理单位和项目质检人员联合验收合格后进行下管施工，下管前将排水管道内外壁清理干净，并进行管道外观检查合格后进行安装使用。
4管 道 的 连 接
管道连接采用承插式柔性橡胶圈接口。连接时按逆水流方向连接，由于双壁波纹管大头承口处呈喇叭状,连接前在基础上对应承插口的位置要挖一个凹槽，承插安装后,用砂子填实。
管道的连接分为 4 种类型:管道与管道的连接、管道与成品塑料检查井的连接(见图2 )、管道与砖砌跌水井的连接及楼内污水管或是压力废水管与成品塑料检查井的连接。
HDPE双壁波纹管
HDPE双壁波纹管或成品塑料查井

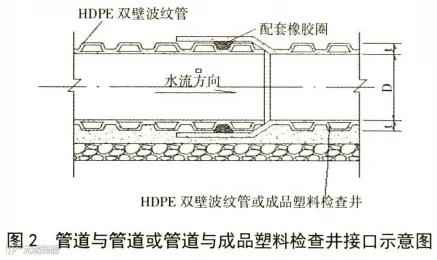

图 2 管道与管道或管道与成品塑料检查井接口示意图
砂基础垫层夯实之后，即可开始管道安装。HDPE排水管要求外观颜色一致，内壁光滑平整，管身不得有裂缝,管道波纹的连续缺损不得超过 2 条 ，管口不得有损坏、开 裂 、变形等缺陷 ;管材的端头应整齐，与管中心轴线相互垂直，轴向不得有明显的弯曲变形出现。另外，管材内压强度及刚度应满足设计及施工规范要求。HDPE排水管安装应将插口沿顺水流方向 ，承口按照逆水流方向，由低点向高点依次进行安装。管道长短可用手据切割，要求断面垂直平整。接口作业时，要先将插口部位清理干净，套上橡咬圈，检验胶圈是否完好套进，并涂上管道润滑剂，将插口端的中心位置对准承口的中心轴线就位，慢慢对接。严禁使用施工机械强行顶推管道插人承口。

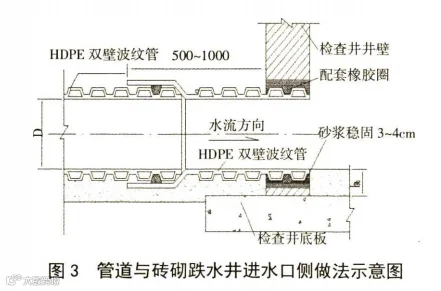

当管道与污水跌水井连接时本项目采用直接砌入法，排水管伸人检查井壁内约l0cm。在进行污水跌水井砌筑时当砌到排水管底部高程以下约5cm时进水口侧将带承口的排水管砌人井壁内出水口侧将带有插口的排水管砌人井壁内，具体做法如图 3 所示。
主楼内伸出排水管使用橡胶皮塾套至管材端头，然后插入检查井成品多孔接头内与检查井进行连接，连接完成后使用结构胶对管缝隙处进行打胶加固。
本工程所施工范围内均为回填土方，为防止不均匀沉降造成主楼排水管道损坏漏水，本项目使用混凝土浇筑支座对排水管进行支撑固定。排水管道安装完成后于管道下部开挖约 30cm宽支座槽挖至地下车库顶板后浇筑混凝土支座固定排水管，支座间缝隙采用中袓砂塞实，支座安间距 1000mm布置。
5砌 井
在落差较大时采用砖砌的跌水井代替成品塑料检查井，施工时注意以下要求:
（1施筑前将跌水井井位基础面清理干净，定出跌水井的中点位置，划上砌筑位置和砌筑的高度。
（2 )砌筑检查井所用砖质量符合设计及施工规范要求。砌筑砖前，砖的表面润湿。搬运砖时小心堆放，不得将砖破损。
（3)砌筑时注意
井身的直径，必须挂线校核井身的内径,收口段要每层进行检查,看有无偏移。
（4)砌筑检查井时勿使上下皮对缝。每砌筑50cm高做到随石麵抹灰。
（5)砖砌体当天砌筑的高度不超过2m,每天砌筑结束后，清理洒落在井内的灰浆、砖碎。
（6 )检查井砌筑质量要求:检查井身内径要求圆顺。砖壁砌筑后保证灰浆饱满、平整;抹灰必须抹实压光，无空鼓、开裂等现象;井内流槽平顺;井圈、井盖完整无损，安装稳固，位置正确。
6管 道 及 检 查 井 闭 水 试 验
石切筑完每一段的污水管道、检 查 井 ，覆盖前必须按 GB 50268—2008《给排水管道工程施工及验收规范》要求进行闭水试验,试验合格后方可进行管道及检查井覆土。
管道及检查井闭水试验前应具备下列条件:
在管底与基 础 1/3部位用砂回填密实后进行;
管道及检查井的外观质量检查检验均已合格;
管道 1/3以上部位尚未回填土且沟槽内无积水;
预留管洞应全部封堵不得漏水。
7沟 槽 回 填
闭水试验合格后回填前将检查井井筒加高至设计高程并盖上盖。管道安装验收合格后应立即进行管道回填，应先回填至管顶以上 1 倍管径高度位置。管道沟槽回填从管底基础部

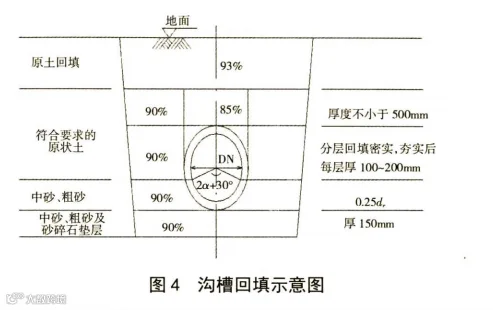

位开始到管顶以上0.5m范围内必须采用人工回填，严禁用机械回填。管 顶 0.5m以上部位的土方回填，可采用回填机械从管 纖 线 两 侧 同 时 对 称 回 填 、穷实，可采用机械压实。沟槽回填应从管道、检查井两侧同时对称进行回填，确保管道及检查井不发生偏位。每层回填高度不超过200mm，回填材料及密实度应符合设计及规范规定，如图 4 所示。回填时沟槽内应无积。从管底到管顶以上 0.5m范围内的回填材料中，不应含有淤泥、有机物等杂质土。HDPE管道半径以下土方回填时应采用防止管道上浮位移的措施。管道埋设管顶的最小覆土厚度应该满足设计要求,并满足冻土层厚度要求。
8施 工 注 意 事 项
施工注意事项包括 :
（1)排水管的施工及验收应符合《给排水管道施工及验收规范》GB50268-2008的有关规定;
（2)严格材料验收制度,HDPE管材端面应整齐、与管线轴线相互垂直 ，管材长度方向不应有明显的变形现象 ;
⑶开挖沟槽时，应严格按照要求控制基底高程，不得超挖或扰动原状土，基础不得泡水，管道砂石垫层的平整密实，防止管材发生扭曲变形及沉降 ;
（4)施工人员严格落实管道安装各道工序要求，回填之前做好管道和检查井的闭水试验;
（5)回填土是HDPE管道施 工的重点，施工管理人员须严格控制施工质量。应先从管底与基础面接触位置开始,沿管身两侧同时对称分层进行回填、穷实 ,每层回填厚度不超过 200mm,直至管顶上 500mm,压实度满足设计要求 ;
（6 )管道安装完成后及时加固稳定，安装完成后的管道应采取成品保护措施;
（7 )排水管道坡度问题。
