印刷电路板（PCB）作为现代电子设备的基础，在各类消费电子、通信设备、医疗器械、工业控制等领域中起着至关重要的作用。PCB技术的快速发展推动了电子产品小型化、智能化和高效化的进程。本文将从PCB的结构、制造流程、以及常见技术问题的解决方案等方面，深入探讨PCB技术的关键要素。
1. PCB的基本结构与类型
PCB的结构主要由多层导电层、绝缘层、元器件和焊接部分组成。根据应用需求，PCB可以分为单面板、双面板和多层板等几种类型。
单面板：只有一个导电层，适用于简单电路应用。
双面板：两面都有导电层，适合中等复杂度的电路。
多层板：包含多层导电层和绝缘层，用于复杂电子设备中的高密度布线。
HDI（高密度互连）和刚挠结合板是近年来PCB行业的两个重要技术趋势。HDI PCB通过微孔技术和薄层堆叠，提高了电路板的集成度和信号传输性能，而刚挠结合板则结合了刚性和柔性材料的优点，用于灵活的设计应用。
2. PCB制造流程概述
PCB的制造过程精细而复杂，需要经过多个步骤才能生产出高质量的电路板。以下是关键的制造环节：
设计与布局
PCB设计的初始阶段通过电子设计自动化（EDA）工具进行电路布局和布线。设计过程中要特别注意阻抗控制、散热管理和电磁兼容性（EMC）等关键因素。
制板与图形转移
制板过程中，通过化学蚀刻、电镀和光刻技术将电路图形从设计图转移到PCB的铜箔层。控制各层的厚度和导电路径的准确性至关重要。

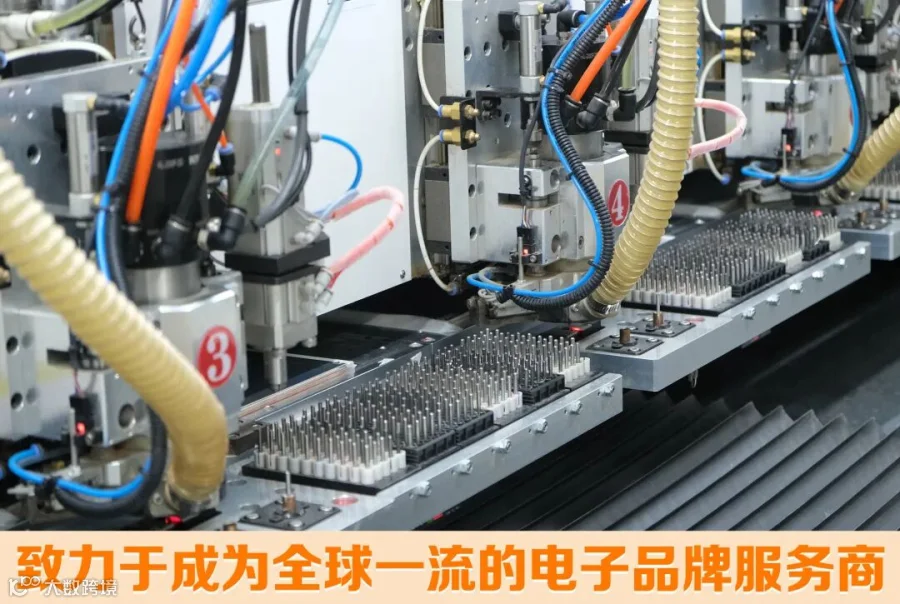

钻孔与电镀
钻孔是为了实现不同导电层之间的互连，通常采用机械钻孔或激光钻孔。完成钻孔后，电镀工艺会在孔壁上覆盖一层金属，以确保电信号的传导。
表面处理
为了保护电路并改善焊接性能，PCB需要进行表面处理，如喷锡、沉金或OSP（有机保焊膜）工艺。每种处理方式都有其特定的应用场景与优缺点。
3. PCB常见问题与解决方案
在PCB制造和使用过程中，常见的一些问题可能影响到产品的质量和可靠性。以下是几类常见问题及其对应的解决方案：
焊盘脱落
问题描述：焊盘在焊接或操作过程中从PCB上脱落，导致元器件无法正确连接。
可能原因：焊接温度过高、焊接次数过多或PCB基材不良。
解决方案：严格控制焊接温度，避免过度加热，并确保基板材质符合标准。
开路/断路
问题描述：电路路径中断，导致信号无法传输。
可能原因：焊接不良、PCB线路物理损伤或设计缺陷。
解决方案：采用高精度焊接工艺，检测并修复PCB上的物理损伤，确保设计合理。
焊点虚焊
问题描述：焊点未充分接触，导致接触不良。
可能原因：焊接工艺控制不佳、焊接材料使用不当。
解决方案：优化焊接工艺，使用优质焊接材料，并对焊点进行充分检查。
气泡、刮痕或凹陷
问题描述：PCB表面出现气泡、刮痕或凹陷，影响外观和性能。
可能原因：制造工艺控制不当，材料质量不佳。
解决方案：改进制造流程，使用高质量材料，定期检验生产设备以减少瑕疵。
4. 未来的发展趋势
随着电子设备对高性能和小型化的需求持续增长，PCB行业正朝着高密度互连（HDI）、高频高速PCB和柔性PCB等方向发展。此外，环保要求和可持续发展的趋势，也推动了无铅焊接、可降解材料等绿色技术在PCB制造中的应用。
深圳捷创电子科技有限公司等行业领军企业在这些先进技术领域积累了丰富经验，能够为客户提供高质量的PCB制品，涵盖从设计到量产的全方位服务。
结语
PCB技术作为现代电子设备的核心之一，其制造工艺与质量控制直接影响到产品的性能和可靠性。通过对生产流程的持续优化以及对常见问题的有效解决，PCB制造商能够为市场提供更高质量、更高性能的产品。未来，随着技术的不断进步，PCB行业将在更广阔的领域中继续发挥重要作用。
