捷创电子科技有限公司是印刷电路板,PCB行业的领先企业，特别在高密度互连HDI PCB板的制造方面拥有卓越的技术和丰富的经验。公司致力于为客户提供高性能的HDI PCB解决方案，广泛应用于智能手机、可穿戴设备、汽车电子、医疗器械等需要小型化和高功能集成的高科技领域。
HDI PCB板简介
HDI PCB是一种采用先进的设计和制造技术，在有限的空间内实现更高电路密度的电路板。与传统PCB板相比，HDI板通过盲孔、埋孔和微孔技术，能在小面积上集成更多功能，支持高速信号传输和多层叠加设计。
技术优势
捷创电子科技有限公司在HDI PCB板制造中具有显著的技术优势：
微盲孔与埋孔技术：通过激光钻孔技术实现小孔径的精密制造，提升电路板的布线密度。
多层叠构工艺：支持多次层压，确保复杂电路设计的实现，同时提升信号完整性。
高精度布线与细线路设计：捷创电子采用高精度的布线技术，确保HDI板在高速信号传输中的稳定性与性能。
高可靠性：HDI板设计减少了信号传输中的延迟与干扰，特别适合高性能设备的使用。
应用领域
HDI PCB板的应用领域十分广泛，主要包括：
智能手机和消费电子：支持小型化设计的需求，提升设备性能。
可穿戴设备：如智能手表和健康监测器，需要集成多种功能和传感器模块。
汽车电子：用于智能驾驶系统和车载娱乐系统，支持复杂信号处理。
医疗设备：在小型化和高精度的诊断设备中发挥关键作用。
制造工艺
捷创电子在HDI PCB制造过程中使用了以下先进工艺：

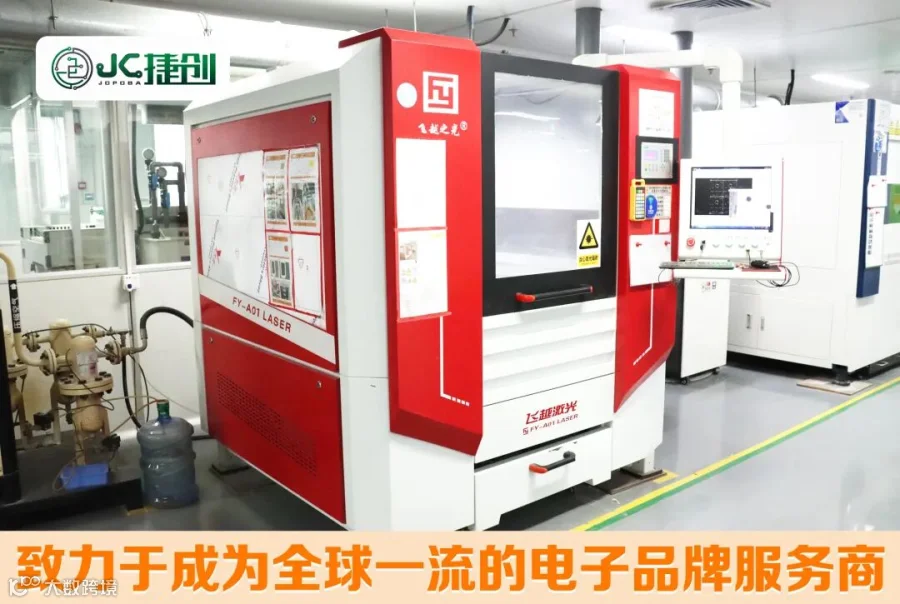

激光钻孔：通过高精度激光钻孔工艺，实现微盲孔和埋孔的精准加工。
多次压合：公司具备多次层压和叠构技术，支持复杂多层设计，提升电路集成度。

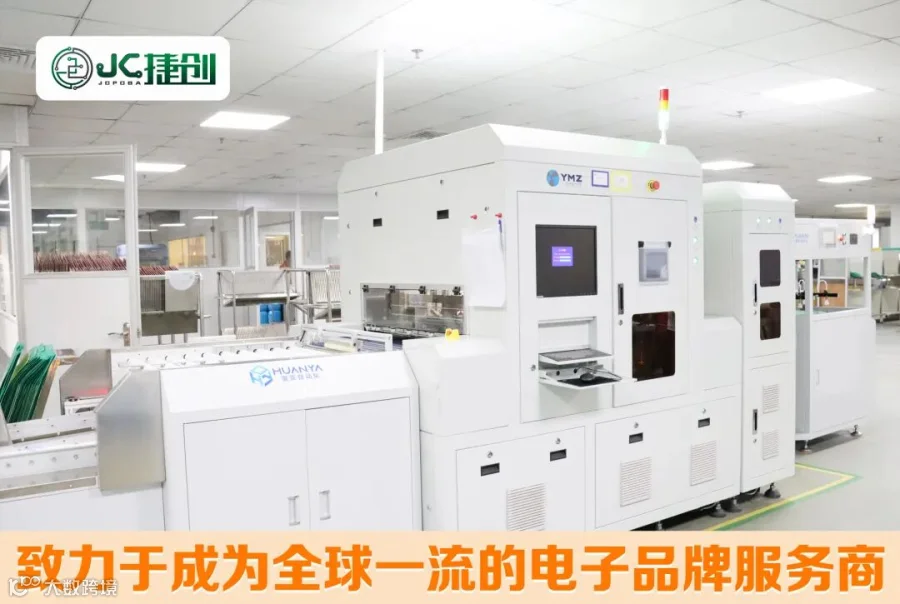

自动光学检测（AOI）：通过自动检测系统确保每层电路的精准对位和无瑕疵布线。
质量与可靠性
捷创电子对HDI PCB板的生产采取严格的质量控制标准，确保产品具备高可靠性和一致性。公司配备先进的检测设备，对每个生产环节进行严格的监控，从原材料选择到成品测试，确保客户得到最佳性能的HDI PCB产品。
结语
作为HDI PCB板的制造专家，捷创电子凭借其卓越的制造工艺、先进的技术和丰富的行业经验，为客户提供高度可靠和性能优越的HDI PCB解决方案。无论是在智能设备、汽车电子还是高端医疗设备领域，捷创电子的HDI板都为客户的产品带来了更高的功能集成度和更小型化的设计。
