在PCB制造中,板面处理的目的是为了保护铜导线、提升焊接性能、提高电气性能以及延长PCB的使用寿命。常见的PCB表面处理方式包括沉金、镀金和喷锡,它们各有优点,适用于不同的应用场景。
1. 沉金(ENIG,化学镀镍沉金)
特点
· 工艺:沉金是一种化学电镀方法,通过在铜表面沉积一层镍,再在镍层上沉积一层金,防止镍氧化。
· 层厚:沉金的金层一般较薄,约0.025–0.1微米,但可以提供较好的电气连接性能。
优点
· 平整性好:沉金表面非常平整,适合小间距和细间距的BGA封装和高密度布线。
· 良好的焊接性:沉金层具有抑制的抗氧化能力,在焊接时表现稳定,有效减少虚焊、假焊。
· 可靠性高:沉金层稳定性强,耐腐蚀和耐磨性好,适合高可靠性需求的电路。
缺点
· 成本相对较高:沉金工艺的成本相对较高,不适合成本敏感的项目。
· 工艺复杂:沉金工艺涉及多层电镀,工艺要求严格,适用于精密电路。
适用场景
· 高密度、高精度PCB,如手机主板、计算机主板和高端通信设备。
· 要求高焊接可靠性的应用,如BGA封装的高密度设计。
2.镀金(电解镀金)
特点
· 工艺:镀金是电镀工艺的一种,在铜表面电镀一层镍和一层金,通常用于边缘连接器或需要高耐磨性的地方。
· 层厚:镀金层较厚,一般为0.5–3微米,有较好的抗疲劳性能。
优点
· 高耐磨性:镀金层较厚,硬度高,适合间隔插拔的接插件和边缘连接器,具有较好的耐磨性。
· 低接触电阻镀层:金层具有优良的导电性和低接触电阻,适用于需要稳定导电的电路。
· 表面氧化性低:镀金表面不易氧化,能够长期保持较好的焊接性和导电性。
缺点
· 成本随之:镀金的金层厚度增加,材料成本高。
· 焊接性差镀:金层较厚时容易导致焊接不良,因此多用于边缘连接器和接触性要求较高的部分。
适用场景
· 边缘连接器、金手指和高频插拔接触区域。
· 高精度、高可靠性且需要耐磨损的电路板,如服务器、通信设备和豪华定制系统。
3. 喷锡(HASL,热风焊锡整平)
特点
· 工艺:喷锡采用热风焊料整平工艺,在铜表面涂上一层锡铅合金,通过高温加热后用热风吹平表面,光滑的焊接层。
· 表面不平整:喷锡表面在冷却后会有不平整现象,不适合高密度细粒度的设计。
优点
· 成本低:喷锡工艺简单,成本低,适合大批量生产。
· 焊接性能好:锡层具有良好的焊接性和干燥性,适合手工焊接和自动化焊接。
· 易于维修:锡层在返修和拆焊时表现良好,不会对焊盘造成损坏。
缺点
· 不适合高密度设计:喷锡表面不够平整,不适合BGA等细间距元件焊接,容易导致桥接问题。
· 不耐氧化:喷锡板容易氧化,长时间存储后焊接性会变差,适合快速生产和使用的产品。
适用场景
· 普通消费电子,如家电、玩具、低端通信设备等。
· 对焊接性要求高但精度要求不高的应用,如传统电子控制板。

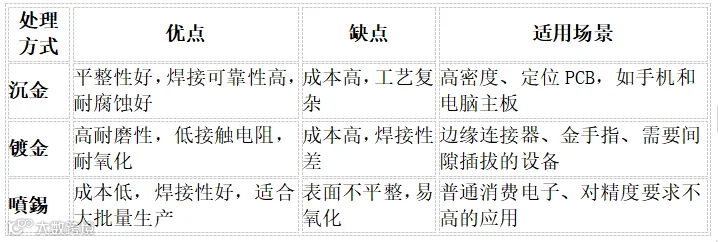

总结
不同的表面处理方式适用于不同的应用场景,同时应综合考虑成本、耐用性、焊接性能和设备需求等因素,以保证PCB的性能和可靠性满足设计要求。
