在 SMT 贴片的精密世界里，有一个低调却极为关键的角色 —— 阶梯钢网。今天，咱们就来好好认识一下它。
阶梯钢网，并非是一种奇特形状的钢网，而是在厚度上做了巧妙文章。普通钢网通常是单一厚度，而阶梯钢网则是在同一钢网上设计了不同的厚度区域。比如说，在一块用于手机主板贴片的钢网中，对于一些需要较大锡量的元器件焊盘位置，如 BGA 芯片的焊盘，钢网的对应区域会设计得较厚；而对于一些小型电阻、电容等对锡量需求较少的元器件焊盘处，钢网则相对较薄。这就像是为不同食量的人定制了不同大小的餐盘，精准满足每一个 “食客” 的需求。
二、阶梯钢网的独特优势
在 SMT 贴片过程中，锡膏量的控制堪称一门精细艺术。阶梯钢网能够根据不同元器件的特性，在各个焊盘上精准地分配锡膏量。以电脑主板生产为例，CPU 插座附近的元器件较为密集且种类多样，既有需要大量锡膏保证焊接牢固的大引脚元件，也有对锡膏量要求苛刻的微小元件。阶梯钢网可以在这个区域实现不同厚度的切换，使得大引脚元件得到充足的锡膏填充，而微小元件则不会因为锡膏过多而出现连锡等不良现象，大大提高了焊接的一次合格率。
合适的锡膏量是确保焊接质量的关键。对于一些高功率、大电流的电子设备 PCB 板，如电源模块 PCB 板，其上的功率元器件在工作时会产生较多热量，需要更厚的锡层来增强散热和电气连接性能。阶梯钢网在这些功率元器件的焊盘处提供较厚的钢网厚度，确保有足够的锡膏形成良好的焊接接头，从而提升了整个 PCB 板在高负载工作环境下的可靠性，减少因焊接不良导致的故障风险。
如今的 PCB 设计越来越复杂，元器件的种类和封装形式五花八门。像智能穿戴设备的 PCB 板，可能同时存在超小型的 01005 贴片元件和较大的定制化芯片。阶梯钢网可以灵活地在不同区域设置不同厚度，轻松应对这种复杂的设计要求，就像一位八面玲珑的工匠，无论面对何种挑战都能游刃有余。
阶梯钢网的设计高度依赖于精确的 PCB CAD 数据。设计人员需要仔细分析 PCB 板上每个元器件的焊盘尺寸、形状、间距以及锡膏量需求等信息，然后在 CAD 软件中精心规划钢网的不同厚度区域。这就好比绘制一幅精密的地图，每一个细节都关乎最终的成败。任何一个数据的偏差都可能导致锡膏量的不准确，进而影响焊接质量。

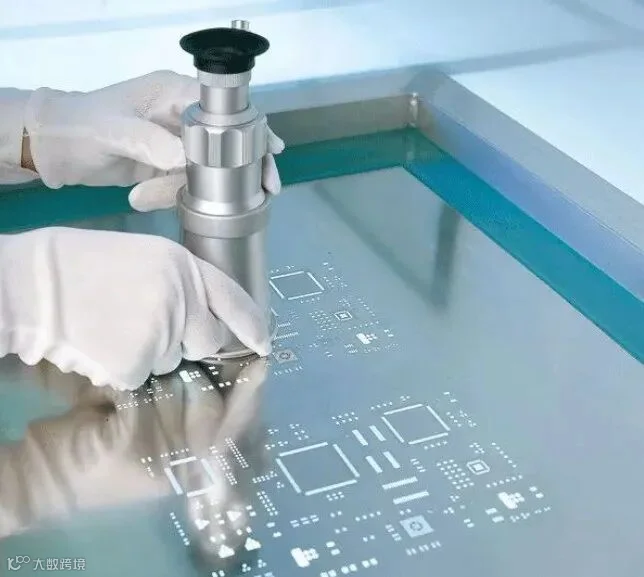

在制作阶梯钢网时，对加工工艺的要求极高。需要采用先进的激光切割或电铸工艺，确保不同厚度区域之间的过渡平滑、边界清晰。例如，激光切割工艺能够以极高的精度切割钢网材料，形成整齐的边缘和精确的厚度变化。同时，制作过程中还需要严格的质量检测，对钢网的厚度公差、开孔精度等进行细致测量，只有符合高标准的阶梯钢网才能投入使用。
阶梯钢网就像是 SMT 贴片工艺中的智慧精灵，在悄无声息中为 PCB 板的高质量焊接发挥着不可替代的作用。
