在PCB封装中，表面贴装技术（SMT，Surface Mount Technology）和直插封装技术（DIP，Dual Inline Package）是两种常见的封装类型。它们在组成方式、元件特点、应用场景方面等方面都有显着区别。以下是SMT与DIP封装的详细比较：

1. SMT（表面贴装技术）

特点

· 无引脚穿孔：SMT元件直接贴装在PCB表面，占用少量。它们的引脚通常会闭合，适合高密度布线。

· 小型化和轻量化：SMT元件尺寸小，重量轻，能够显着缩小电路板的体积，适合微型和便携式设备。

· 组成方式：SMT元件通过回流焊接或波峰焊进行焊接，无需手工焊接，适合全自动化生产。

优点

· 节省空间：SMT元件体积小，可以在有限的空间内安装更多元件，适合高密度PCB设计。

· 生产效率高：SMT工艺支持自动贴片设备，可以实现高效率、大批量的生产，焊接速度快。

· 良好的电气性能：由于元件直接贴装在PCB表面，信号传输路径终止，能够降低信号延迟和干扰。

缺点

· 不适合高功率应用：SMT元件由于体积小、引脚乔丹，低压性能有限，不适合高功率或大电流应用。

· 维护难度大：SMT元件较小，返修和替换相对复杂，需要专用的返修设备。

应用

· 消费电子：如智能手机、平板电脑、笔记本电脑等。

· 高密度设备：如高性能计算机主板、网络设备等。

· 可穿戴设备：如智能手表、运动追踪器等小型化设备。

2. DIP（插直封装技术）

特点

· 双引脚：DIP元件的引脚引脚，需要穿过PCB上的预置引脚，再通过焊接固定。引脚通常承载排结构。

· 体积增大：DIP元件一般比SMT元件大，适合低密度、低压需求大的设计。

· 组装方式：DIP元件可以通过手工焊接或波峰焊焊接，适合中小批量生产和手工组装。

优点

· 蒸发性能好：DIP元件通过引脚穿透PCB，能够更好地接地，适合大功率应用。

· 可靠性高：由于焊接时有踏板的引脚接触PCB，能够增强机械强度，适合工业应用和振动环境。

· 维护和更换：DIP元件的尺寸增大，无需手动焊接、检测和返修。

缺点

· 占用空间大：DIP元件体积增大，占用PCB空间，限制了高密度设计的实现。

· 生产效率低：需要在PCB上增加，焊接流程较复杂，不适合大批量自动化生产。

应用

· 传统电子设备：如电视机、音响设备等。

· 工业控制和电源设备：如电源管理模块、控制器等。

· 教学和实验板：如Arduino、树莓派等DIY开发板，方便用户手动焊接和调试。

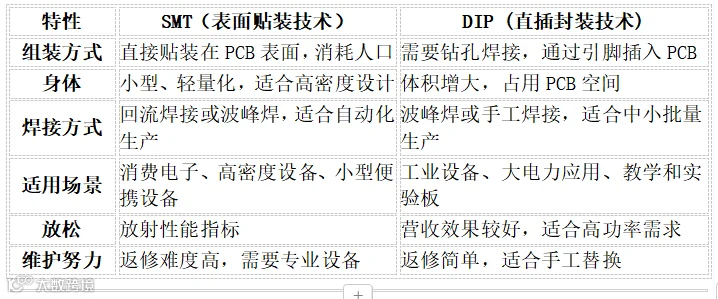

SMT与DIP的区别主要总结

总结

· SMT封装适合小型化、轻量化、高密度和大批量生产的电子设备，广泛评估消费电子和高性能计算设备中。

· DIP封装适合散热需求大、机械强度高的工业和电源管理设备，尤其适合手工焊接和维护的应用。

在设计和生产中，选择合适的封装方式需要综合考虑设备的用途、批量和组装方式，以达到最佳的产能和可靠性。
