在PCB（印刷电路板）制造中，增层法和减层法是用于构建电路层的两种主要工艺方法。这些方法主要用于多层PCB的制作，以满足复杂电子产品的电气需求。以下是对这两种方法的详细介绍：

1. 增层法（Additive Process）

增层法是一种通过逐步增加导电材料来形成电路图形的方法。这种方法通常用于高密度互连（HDI）PCB的制造，因为它能更好地实现精细的导线和更小的线路间距。

增层法流程

1. 基板准备：开始时用一层基板材料，比如塑料、陶瓷等基材。

2. 涂覆导电层：在基材上涂覆一层薄薄的铜膜或其他导电材料。

3. 图形蚀刻：利用光刻技术将所需的电路图形蚀刻在铜膜上，去除多余的铜材料。

4. 叠层和电镀：每一层的线路完成后，使用绝缘层隔离，然后再涂上一层导电材料，通过电镀工艺完成多层叠加。

优点

· 适合制造高密度电路，能实现更精细的布线结构。

· 可用于HDI和高层数的PCB板制造中。

· 在微过孔（如微盲孔、埋孔）中表现出良好的适应性。

应用

增层法主要应用于高精度和高密度的PCB制造，尤其是在消费电子、通讯设备、微型传感器及先进医疗设备等对尺寸和布线密度有较高要求的领域。

2. 减层法（Subtractive Process）

减层法则是通过去除多余的导电材料以形成电路的过程。这是传统的制造工艺，适用于大部分标准PCB的制作，尤其是在单层和双层板的生产中较为普遍。

减层法流程

1. 铜箔覆层：在基材上整体覆盖一层较厚的铜箔。

2. 图形转移：在铜箔上涂上光敏膜，将电路图形转移到铜箔上。

3. 蚀刻：通过化学蚀刻的方式去除多余的铜，只保留电路图形区域。

4. 去膜：去除光敏膜，保留电路部分的铜线路。

优点

· 工艺流程简单，制造成本相对较低。

· 适用于较低密度的PCB板，例如标准的单层或双层PCB。

· 工艺成熟，适用于大批量生产。

应用

减层法广泛用于消费电子、家用电器及一些不需要高密度布线的工业电子设备的PCB制造。

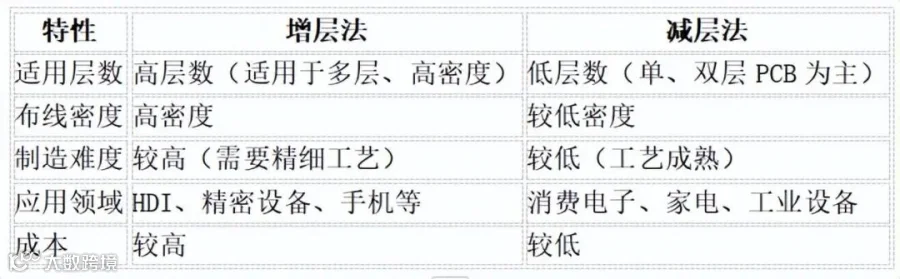

比较与选择

总结

增层法和减层法各有其特点和应用场景。在现代高密度电路板设计中，增层法的优势更为显著，因为它能在有限空间内提供更高的布线密度。而在常规的PCB生产中，减层法凭借其成熟的工艺和低成本优势依然具有广泛的应用。
