在 PCBA凭借其能有效提升电路板集成度、满足多样化电子设备功能需求的优势，被广泛应用于工控、医疗、通信等行业。不过，该工艺在实际操作中存在诸多难点。深圳捷创电子作为专注中小批量 PCBA 一站式服务的企业，凭借自身优势，成功攻克这些难题。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！
元器件布局与设计难题

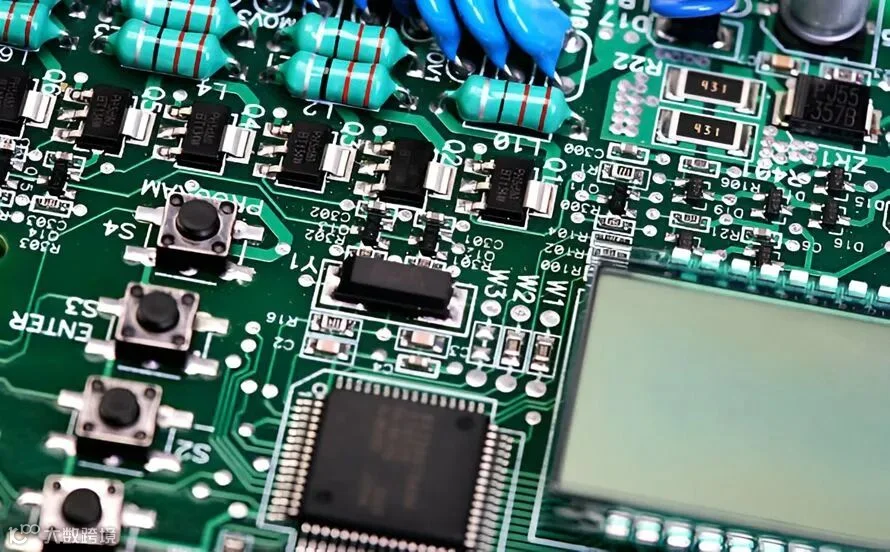

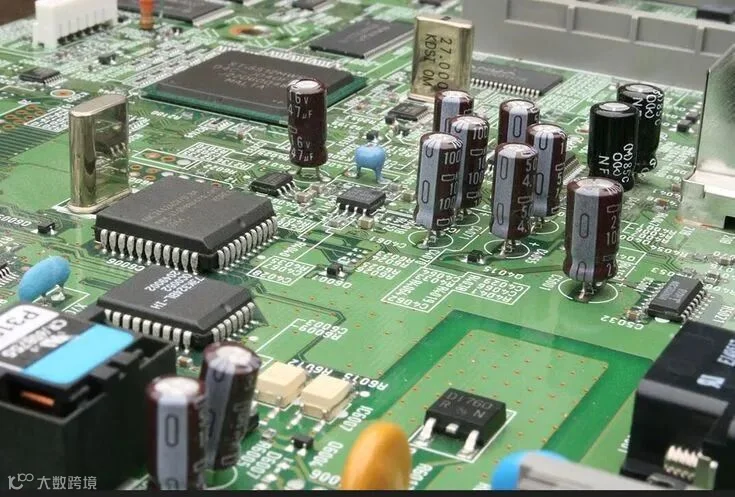

双面混装要求在电路板两面合理布局表面贴装元器件（SMC/SMD）和通孔插装元器件（THC），这对 Layout 设计提出了极高要求。不同类型元器件的电气特性、散热需求各异，若布局不当，容易引发信号干扰、散热不良等问题。例如在通信设备中，射频元器件对信号完整性要求极高，若与其他干扰源布局过近，会严重影响通信质量。深圳捷创电子拥有 10 人专业 Layout 团队，他们深入了解不同行业产品需求。在设计时，充分考虑元器件特性，运用先进软件进行模拟分析，合理规划线路走向与元器件位置。针对工控设备对稳定性、抗干扰性的严苛要求，精心设计电路板布局，确保产品在复杂工业环境下稳定运行。
焊接工艺复杂性挑战
双面混装需经历多次焊接工序，如回流焊、波峰焊等，不同焊接工艺参数不同，且需保证在多次焊接过程中，已焊接的元器件不受影响。以汽车电子为例，其使用的电路板需承受高温、振动等恶劣环境，焊接质量直接关系到汽车行驶安全。深圳捷创电子在焊接环节优势显著。SMT 加工配备 7 台雅马哈贴片机和 3 台高性能 8 温区回流焊，能精准控制贴片精度与焊接温度曲线。在面对双面混装焊接时，通过智能化温度控制系统，根据不同元器件与电路板材质，精确调节升温速率、保温时间和冷却速度，确保焊点质量稳定可靠。同时，专业的 80 人 SMT DIP 团队严格把控每一个焊接步骤，从锡膏印刷厚度均匀性、钢网开孔精准度，到贴片压力和速度控制，都进行精细化操作，有效降低焊接缺陷率。
检测与质量控制难点
双面混装电路板结构复杂，给检测带来极大挑战。传统检测手段难以全面检测出内部焊点缺陷、元器件隐藏问题等。在医疗设备领域，任何微小质量问题都可能危及患者生命安全，对检测精度和全面性要求近乎苛刻。深圳捷创电子配备 AOI（自动光学检测）、X - ray（三维透视）等先进检测设备。AOI 设备可对电路板表面进行全面检测，快速发现诸如缺件、偏移等外观缺陷；X - ray 设备则能深入电路板内部，清晰呈现焊点内部结构，精准检测出焊接空洞、虚焊等问题。通过 100% 严格检测，及时发现并解决质量隐患，确保每一块 PCBA 板都符合高质量标准。
物料管理与供应难题
双面混装涉及多种类型、规格的元器件，物料管理与供应难度大。一旦物料供应不及时或出现质量问题，将严重影响生产进度与产品质量。深圳捷创电子拥有 5 人专业物料采购团队，利用丰富行业资源，与全球优质供应商建立长期稳定合作关系。他们能根据客户 BOM 清单，快速筛选优质物料，完成 BOM 配单，并确保物料及时交付。在为客户代采贴片物料过程中，严格把控物料质量，对每一批次物料进行严格检验，避免因物料问题导致的生产延误和质量问题。深圳捷创电子凭借专业的 Layout 设计团队、先进的焊接设备与工艺、严格的检测手段以及高效的物料管理团队，成功攻克双面混装工艺的诸多难点。在服务工控设备、汽车电子、医疗设备、安防设备、通信设备等行业过程中，积累了丰富经验，成为众多企业在 PCBA 加工服务中的可靠选择。
捷创PCBA专注中小批量 PCBA 一站式服务。8小时加急响应，满足紧急需求。提供Layout设计、PCB制板、SMT加工、代采贴片物料、BOM配单全流程服务。拥有6条批量产线、7条打样产线，日产能1500万点、日打样超300款。自有PCB、SMT、CNC工厂，配备AOI、x-ray、ICT等尖端检测设备，全方位把控品质。产品覆盖通信、新能源、医疗设备、工业控制、汽车电子等领域，通过多项权威认证，行业深耕11年，团队专业可靠。选择捷创，就是选择品质保障。有PCBA制造需求，欢迎随时联系！
