捷创分享:医疗电子中的POP工艺有什么特点?

捷创分享:医疗电子中的POP工艺有什么特点? 捷创PCBA
2025-08-20
3
导读:在医疗电子领域,POP(Package on Package,堆叠封装)工艺的应用需紧密贴合医疗设备对可靠性、

在医疗电子领域,POP(Package on Package,堆叠封装)工艺的应用需紧密贴合医疗设备对可靠性、小型化、低功耗、安全性的核心需求,同时适配医疗场景的严苛环境要求。其特点在通用 POP 工艺基础上,进一步强化了针对性优化,今天捷创小编特意整理了相关内容,希望看完后能够帮助到您

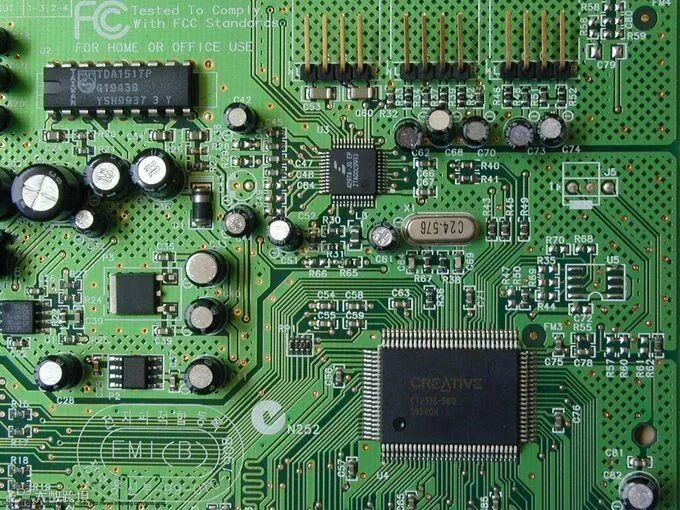

一、极致小型化与集成密度,适配医疗设备形态需求

医疗电子设备(如植入式传感器、便携式监护仪、手持超声设备)对体积的敏感度远高于消费电子,POP 工艺通过垂直堆叠实现 “空间压缩”,成为小型化核心方案:

  • 高密度功能集成
    :将处理器(MCU)、存储(NOR/NAND Flash)、传感器接口芯片等核心模块垂直堆叠,替代传统 PCB 平面布局,可使设备体积缩小40%-60%。例如,植入式心脏监护仪通过 POP 堆叠将核心电路压缩至硬币大小,减少植入创伤。
  • 灵活适配设备形态
    :支持 “部分堆叠” 设计(顶层封装仅覆盖底层部分区域),预留 PCB 接口或传感器安装空间,适配便携式设备的异形结构(如手持超声探头的曲面电路设计)。

二、高可靠性与长寿命,满足医疗环境严苛要求

医疗设备的可靠性直接关联患者安全,POP 工艺在医疗场景中需通过材料、结构、测试的全链路优化保障长期稳定运行:

  • 材料与结构的可靠性强化
    • 采用低 CTE(热膨胀系数)封装基板(如陶瓷增强树脂基板)和无铅高温焊料(如 Sn-Ag-Cu 合金),减少温度循环(-40℃~85℃)导致的焊点开裂风险,确保设备在手术室、ICU 等温差环境中稳定工作。
    • 堆叠间隙填充高导热、低应力的导热胶(如含氧化铝填料的硅橡胶),既增强散热,又缓冲振动冲击(如急救设备的跌落场景)。
  • 超长生命周期保障
    :医疗设备的使用周期通常长达 5-10 年(远超消费电子的 2-3 年),POP 工艺需支持长期供货稳定性,采用成熟度高的封装技术(如 0.4mm 间距 BGA 堆叠),避免依赖短期迭代的先进工艺导致后期停产风险。

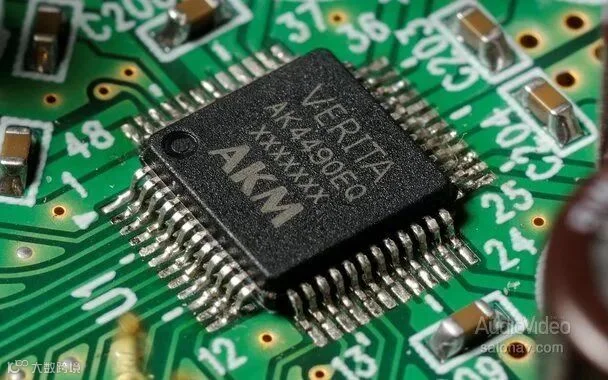

三、低功耗与信号完整性优化,适配医疗功耗敏感场景

医疗电子中,植入式设备(如胰岛素泵、神经刺激器)依赖电池供电,便携式设备需长续航,POP 工艺通过缩短信号路径降低功耗:

  • 信号延迟与功耗双优化
    :芯片间垂直堆叠使信号线长度从 PCB 上的厘米级缩短至毫米级,信号传输损耗降低20%-30%,处理器与存储的交互功耗减少约 15%,直接延长电池续航(如便携式心电监护仪可提升 30% 以上的连续工作时间)。
  • 低噪声设计
    :封装内部封闭环境减少电磁干扰(EMI),配合屏蔽层设计(如基板内置接地平面),确保低电平生物信号(如脑电、肌电信号)采集的准确性,避免信号失真影响诊断结果。

四、模块化与定制化,加速医疗设备迭代

医疗设备需根据临床需求灵活定制功能(如多参数监护仪需适配不同传感器组合),POP 工艺的模块化特性降低定制成本:

  • 功能模块独立升级
    :底层封装可固定为通用处理器平台,顶层封装根据需求更换存储容量或专用芯片(如加密芯片、无线通信模块),无需重新设计整体电路。例如,同一监护仪主板可通过更换 POP 顶层存储模块,适配不同地区的法规数据存储要求(如欧盟要求 72 小时数据缓存,中国要求 96 小时)。
  • 多芯片异构集成
    :支持不同类型芯片堆叠(如 MCU+RFID 芯片 + 传感器调理芯片),快速实现复合功能(如可穿戴贴片同时完成生理信号采集、数据存储与近场通信)。

五、合规性与安全性,满足医疗认证要求

医疗电子需通过严格的行业认证(如 ISO 13485、FDA 510 (k)),POP 工艺需在材料、工艺、测试环节满足合规性:

  • 生物相容性材料
    :植入式设备的 POP 封装材料需通过 USP Class VI 生物相容性测试,避免塑封料、焊料中的有害物质(如铅、镉)释放导致人体组织反应。
  • 可追溯性工艺
    :从基板、焊料到封装成品需建立完整的批次追溯体系,支持医疗设备的全生命周期质量追溯。
  • 严苛测试标准
    :除常规可靠性测试(温循、湿热、振动)外,还需通过医疗特定测试(如防液体侵入 IPX8 测试、电磁兼容 EMC Class B 测试),确保设备在复杂医疗环境中安全运行。
