在电力设备（压力容器）的安装过程中，大量设备需要利用焊接方法进行连接。考虑到化工设备运行条件恶劣，大部分压力容器不仅对气密性和承压能力有要求，而且其承载介质各异，有些介质具有很强的腐蚀性和毒性。所以在设备的安装过程中，对于焊接技术的要求具有重要意义。今天介绍的就是化工设备常见焊接节点图例，希望对大家有所帮助！
（点击看大图！）

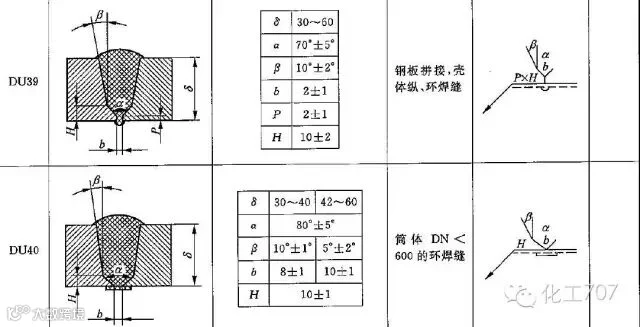

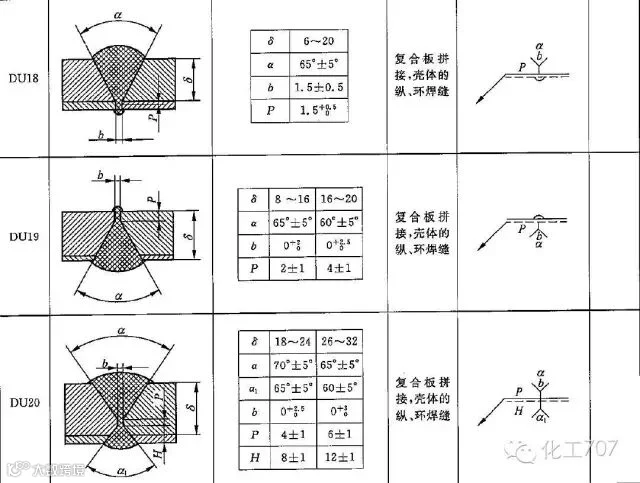

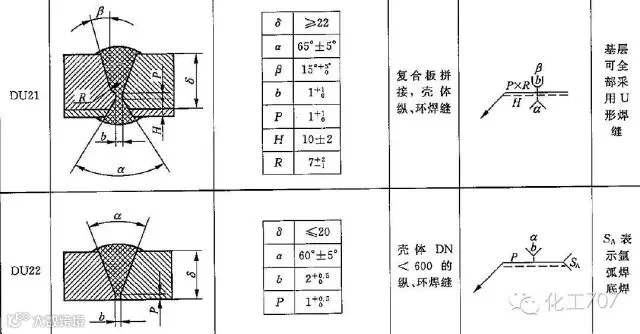

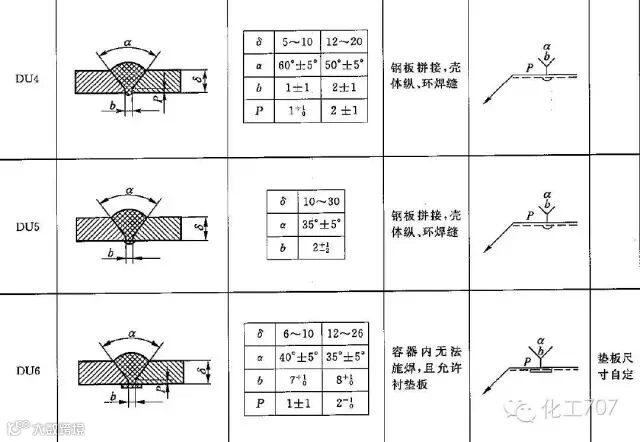

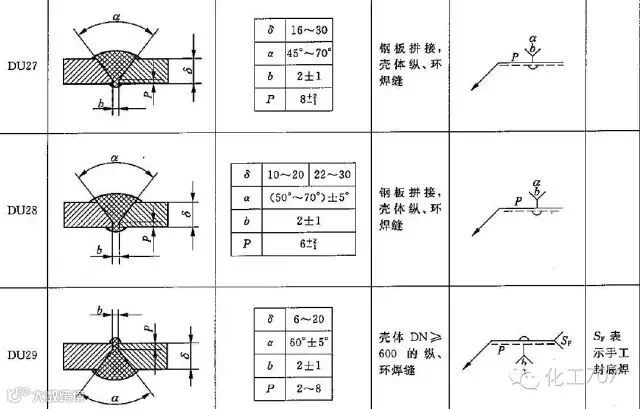

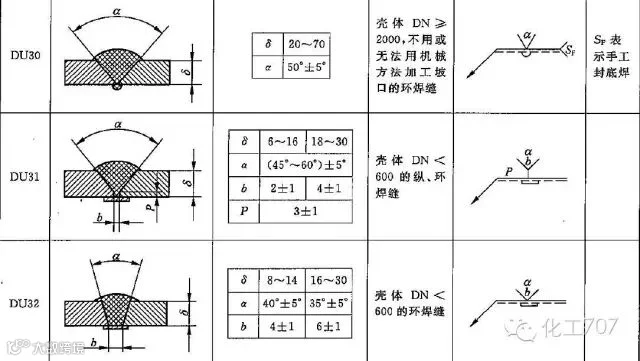

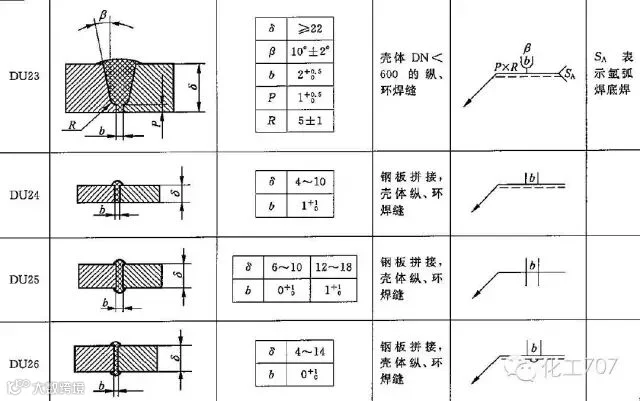

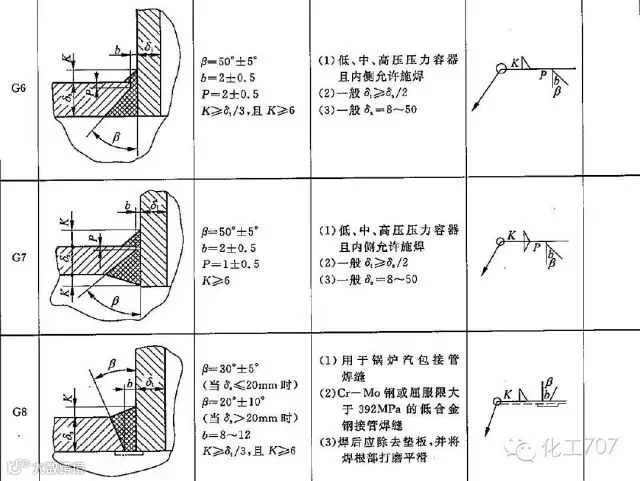

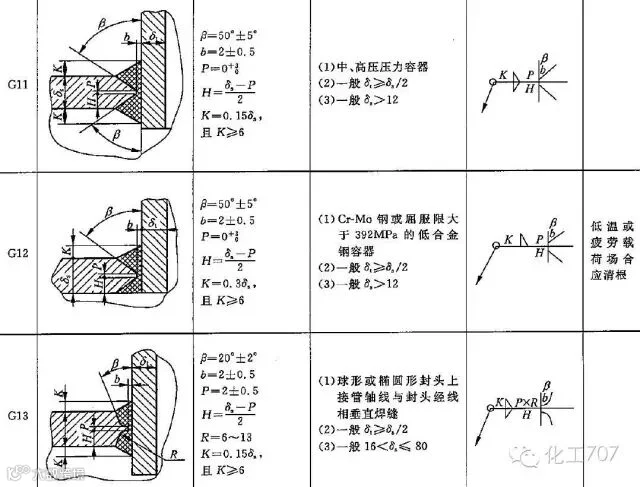

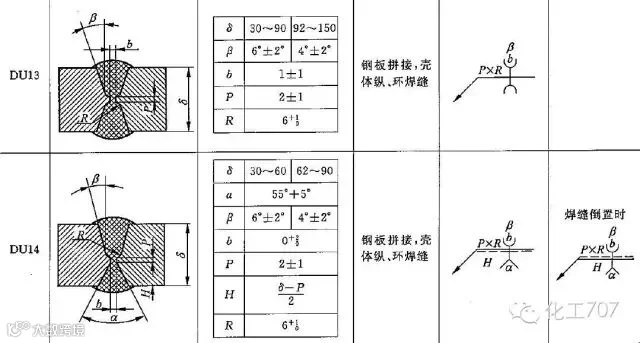

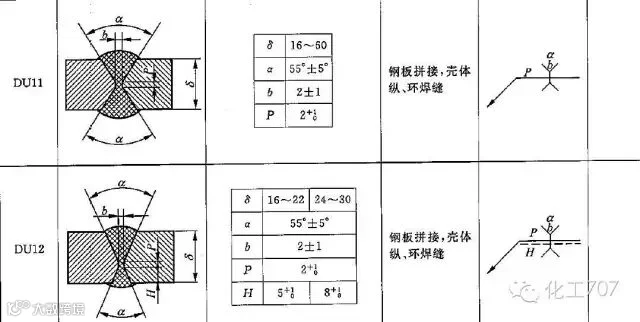

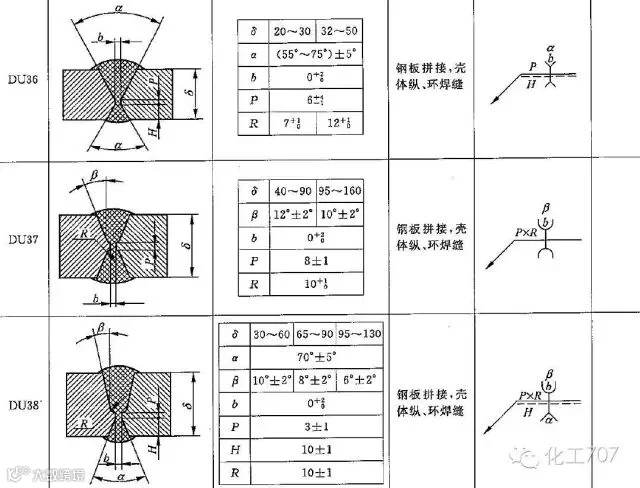

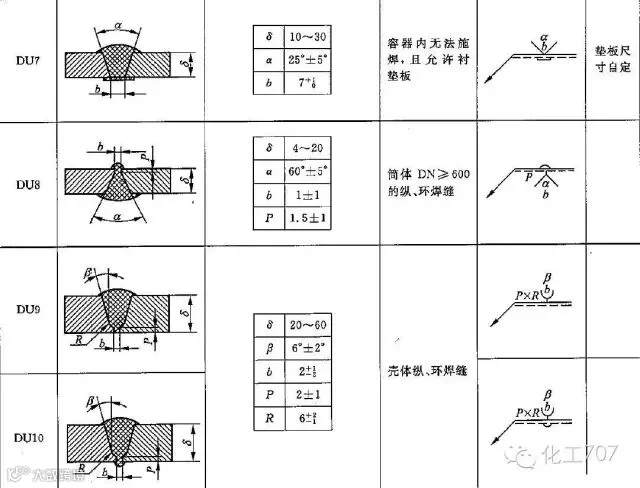

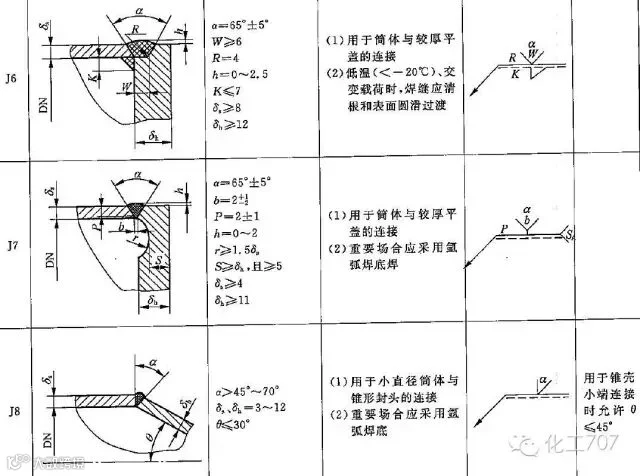

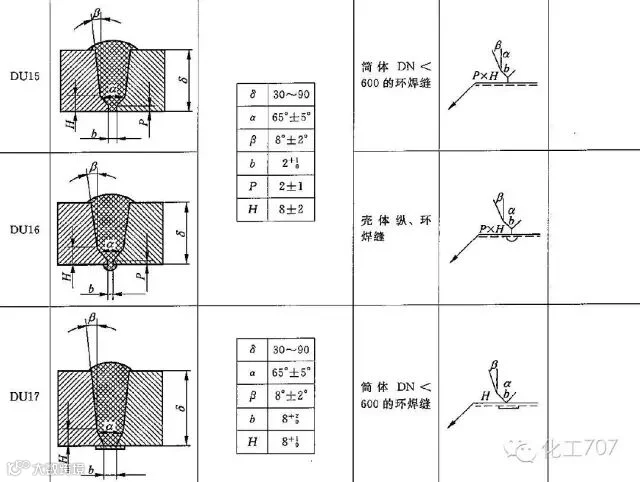

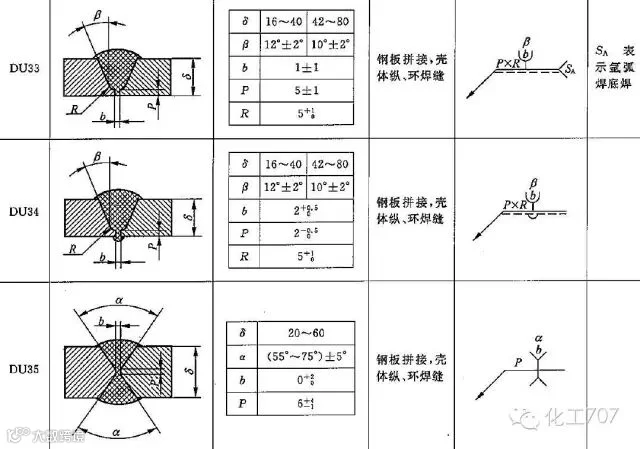

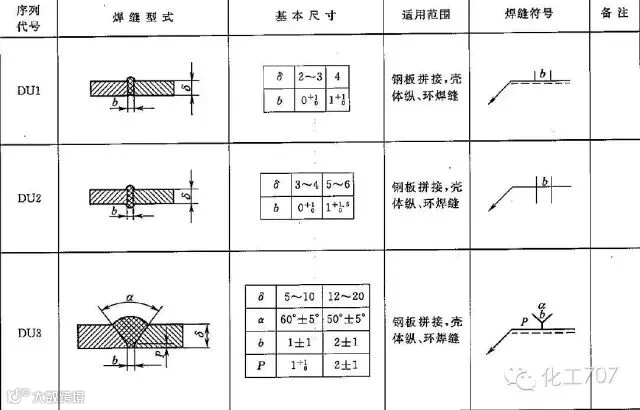

对接焊接（mm）

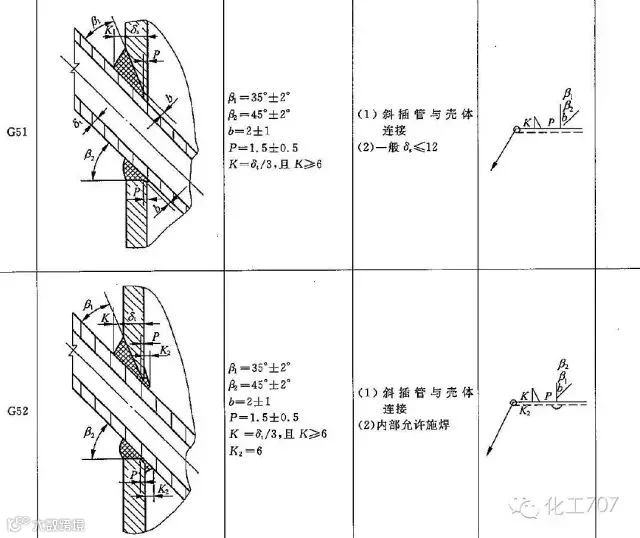

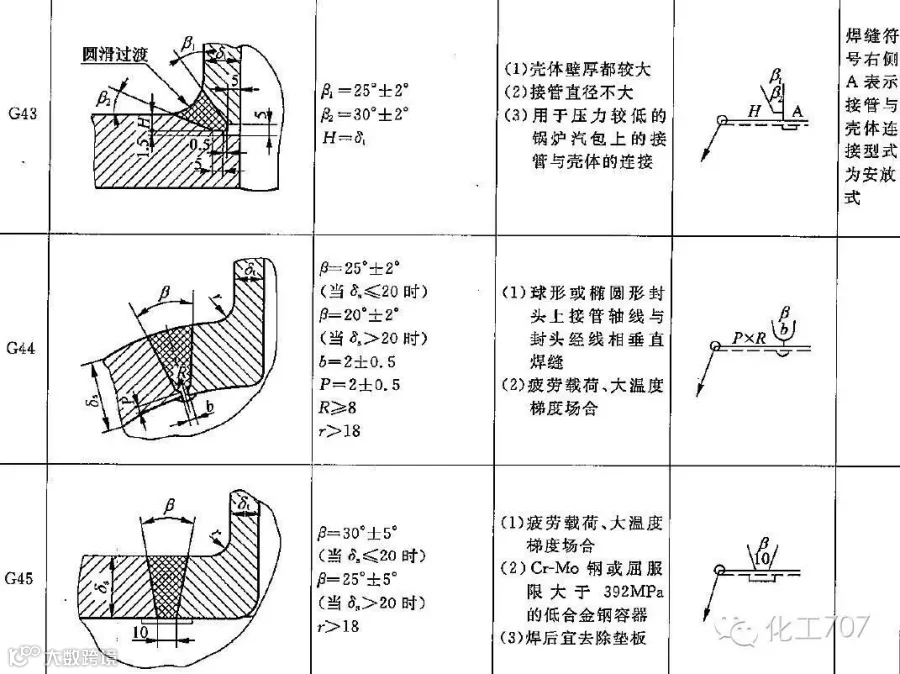

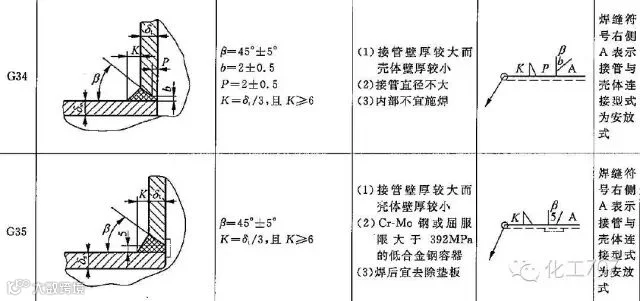

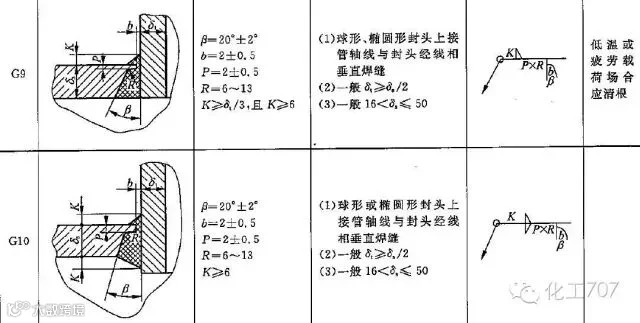

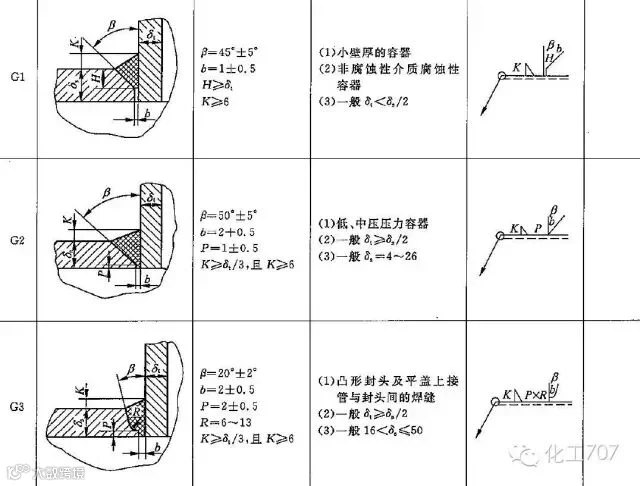

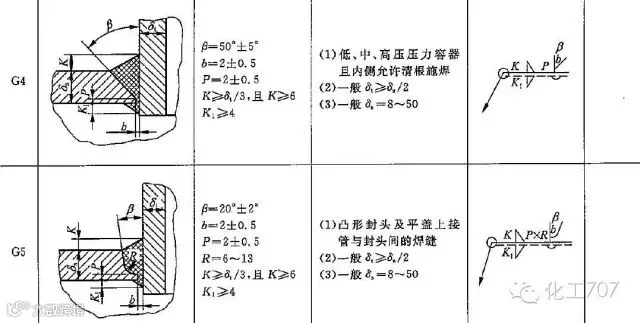

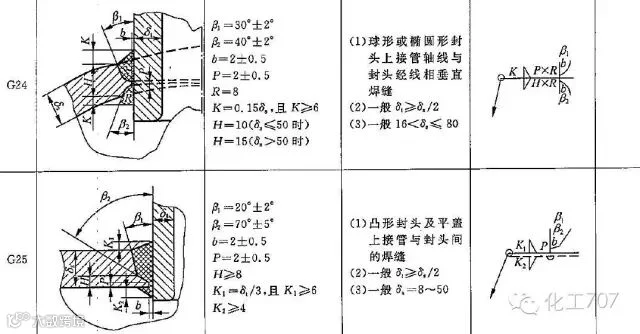

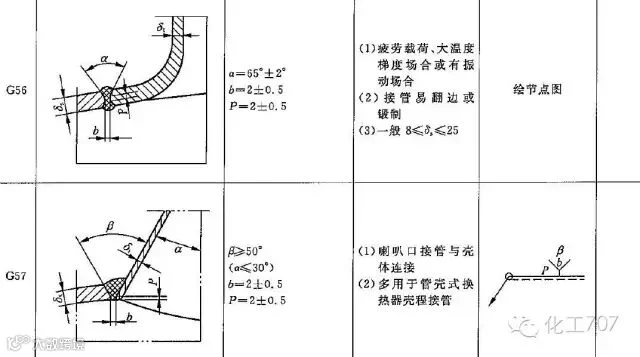

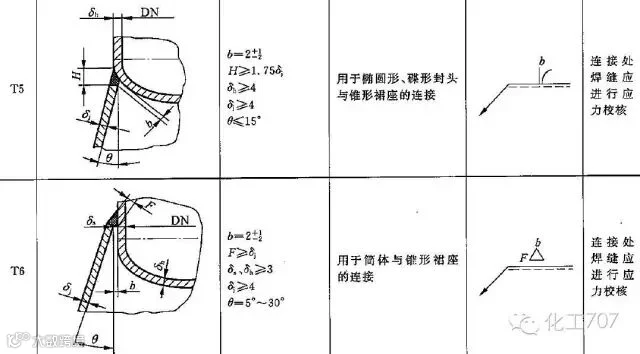

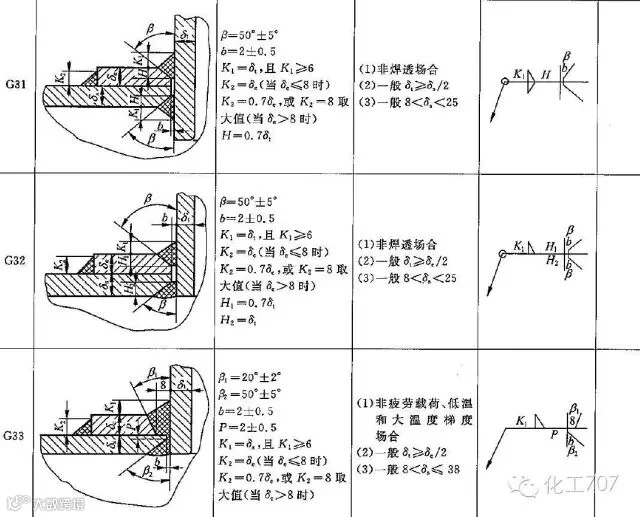

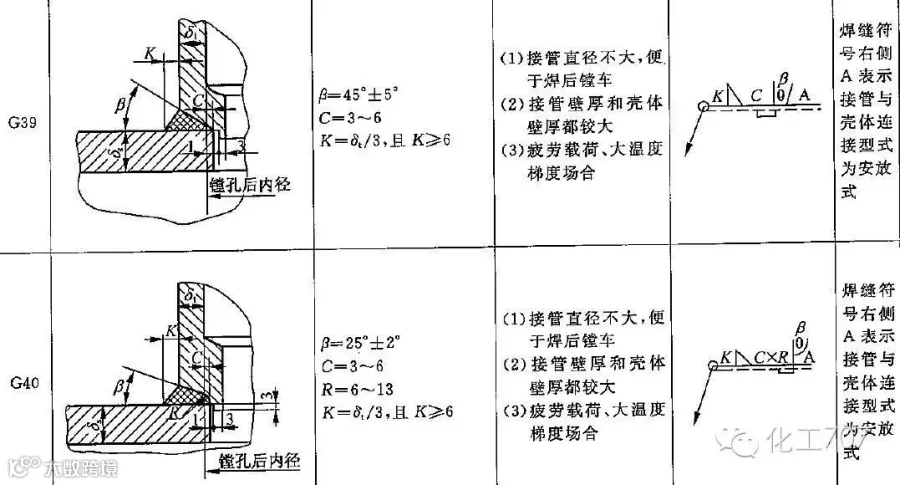

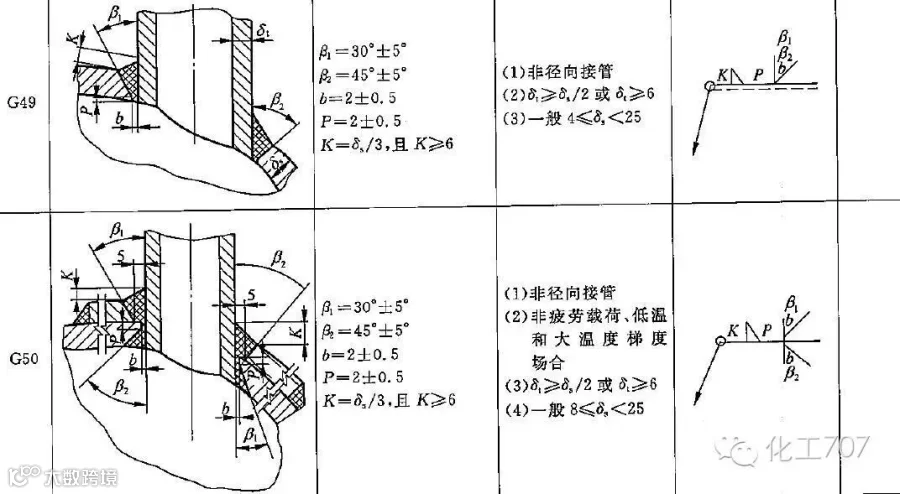

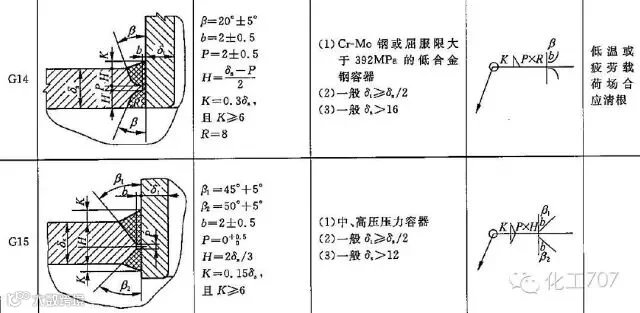

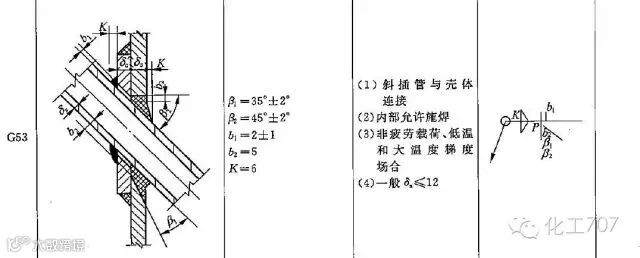

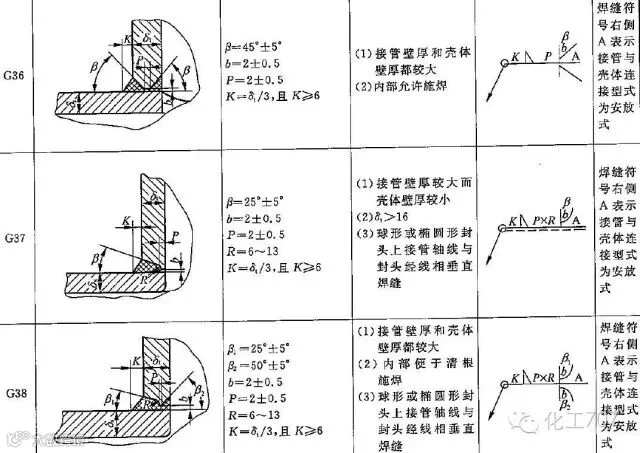

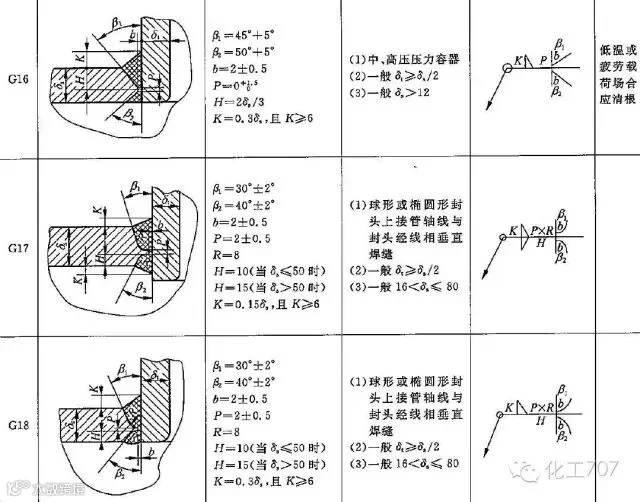

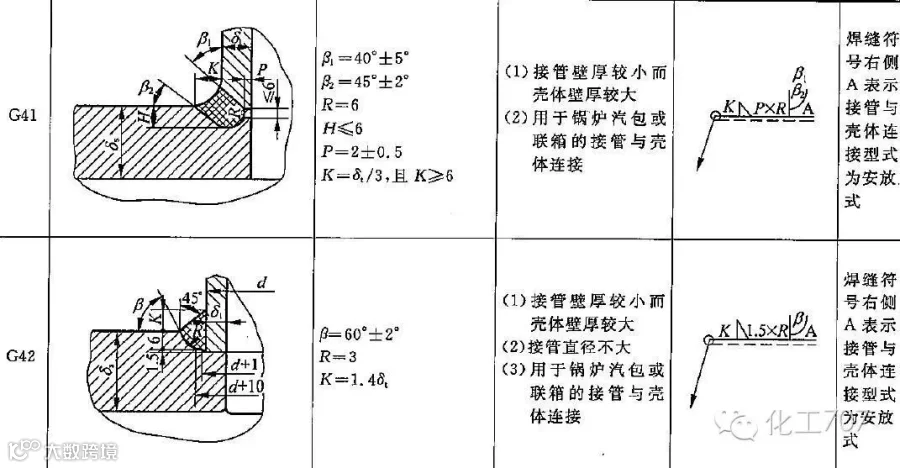

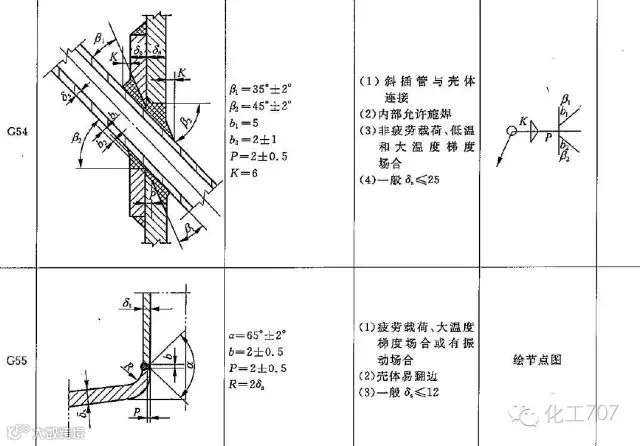

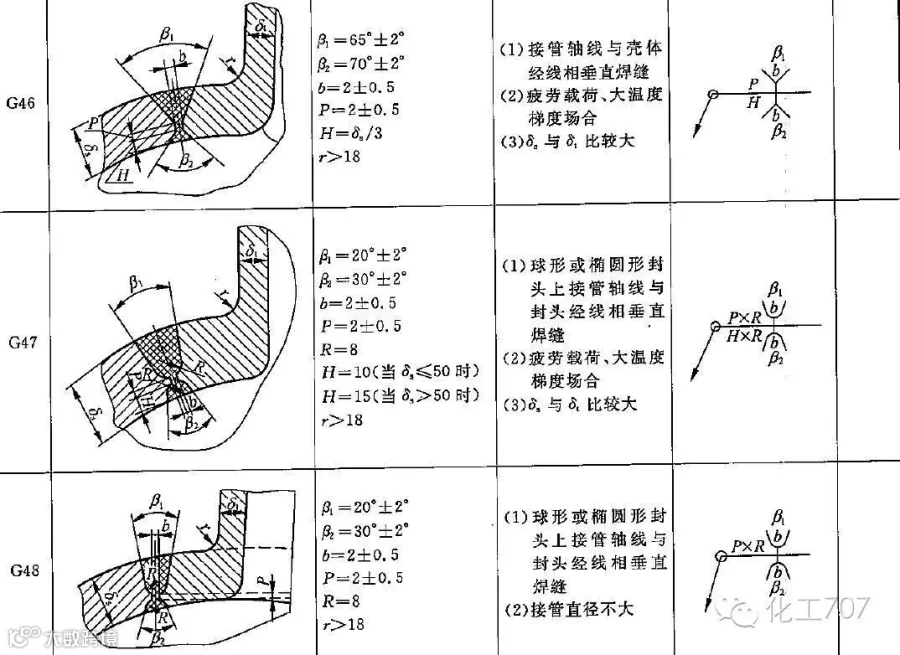

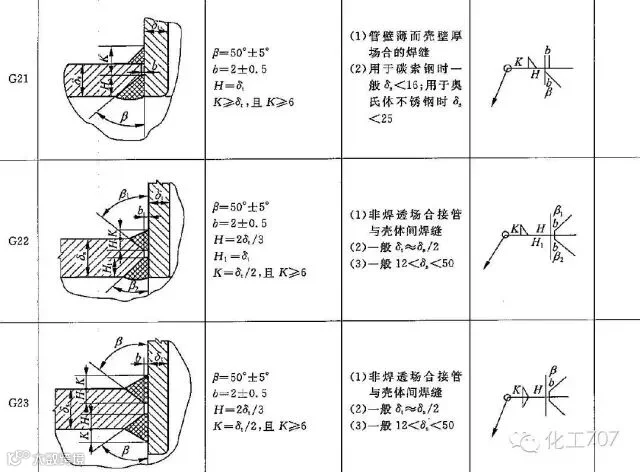

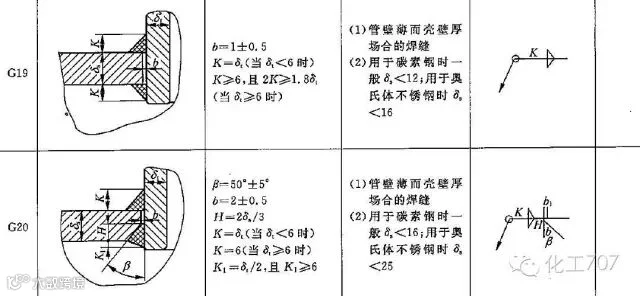

接管与壳体连接焊缝（mm）

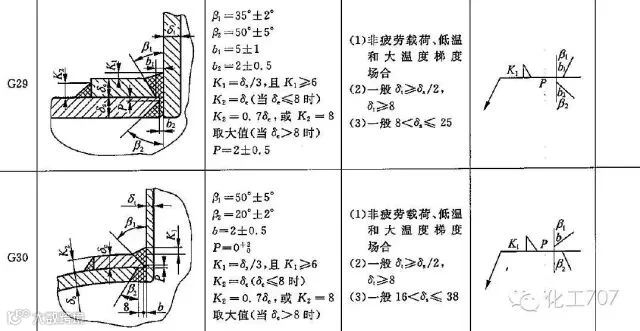

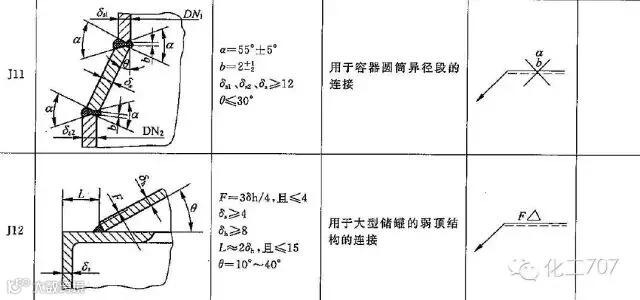

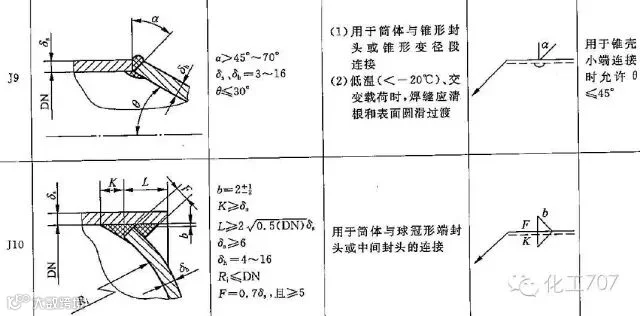

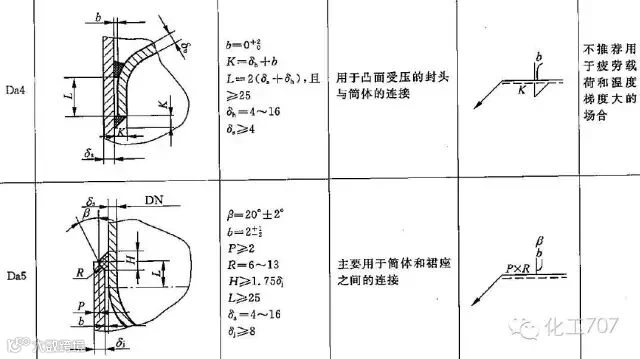

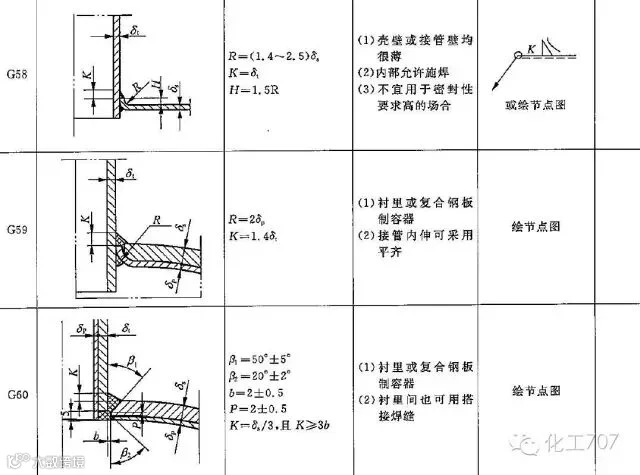

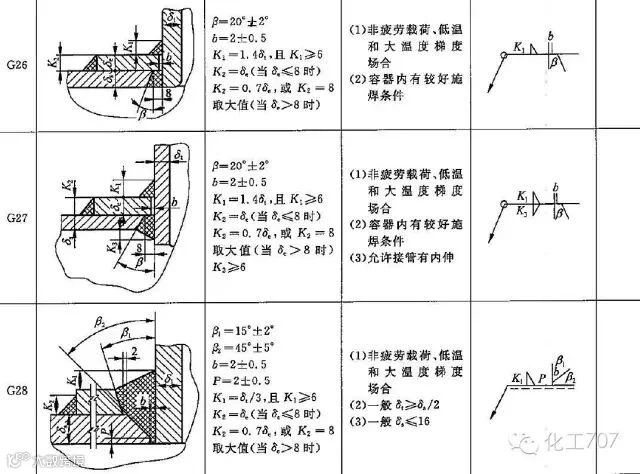

角接焊缝（mm）

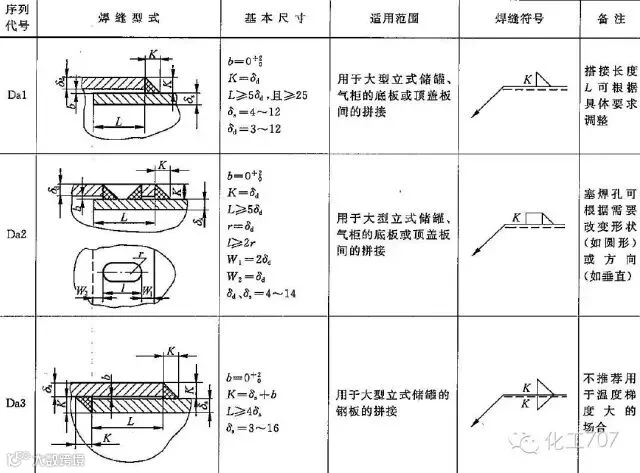

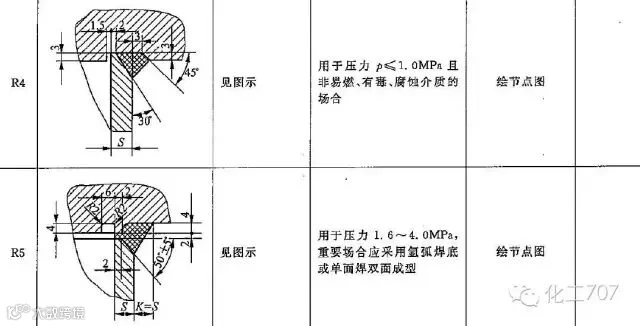

搭接焊缝（mm）

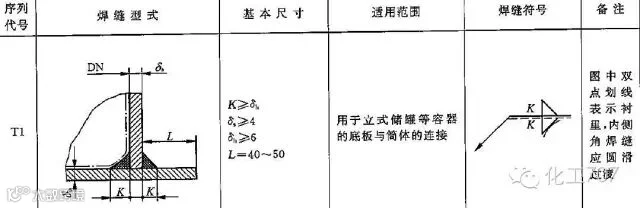

T形焊缝（mm）

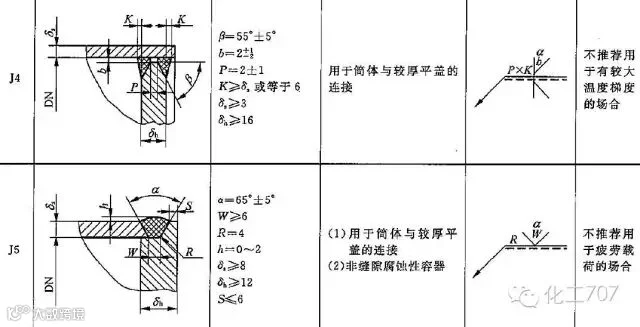

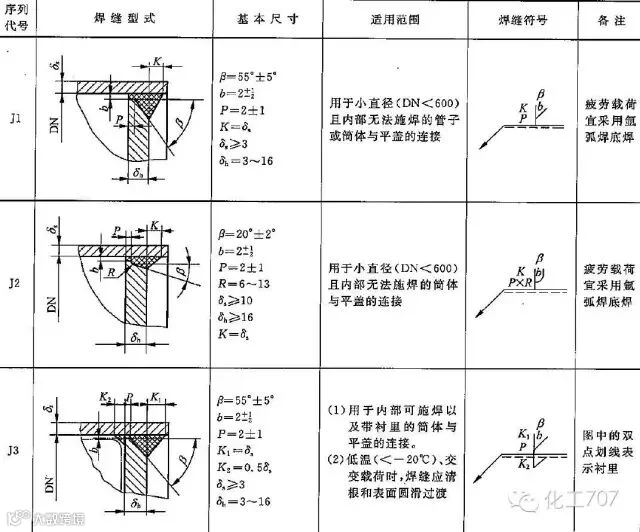

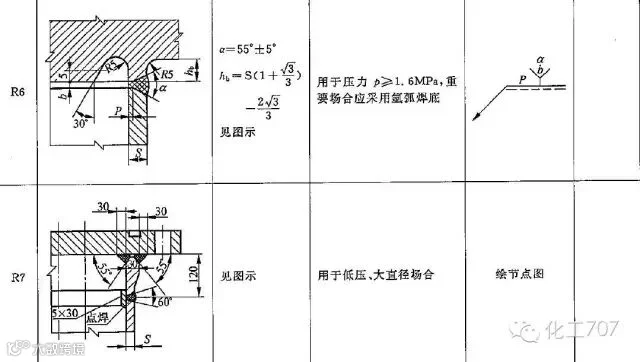

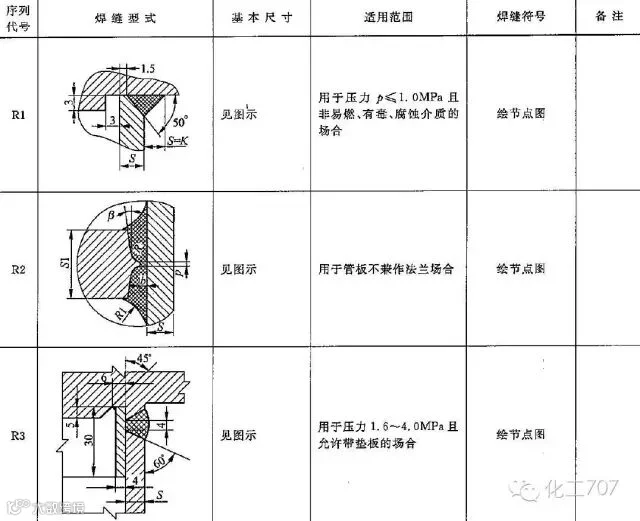

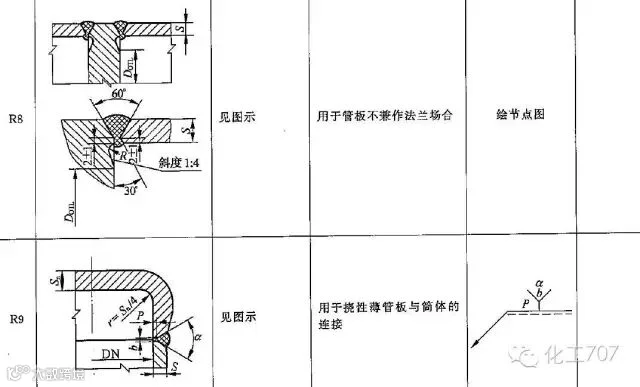

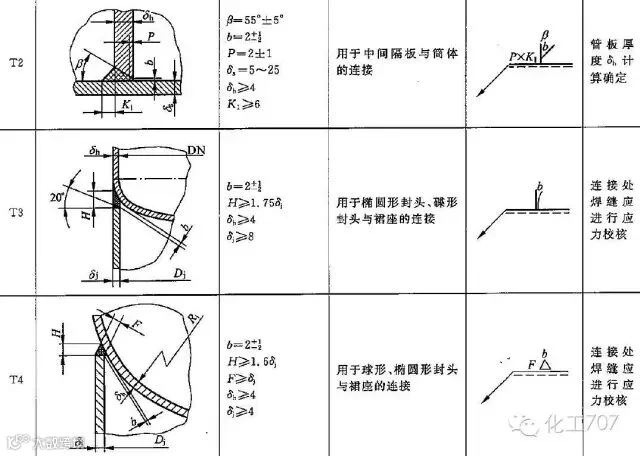

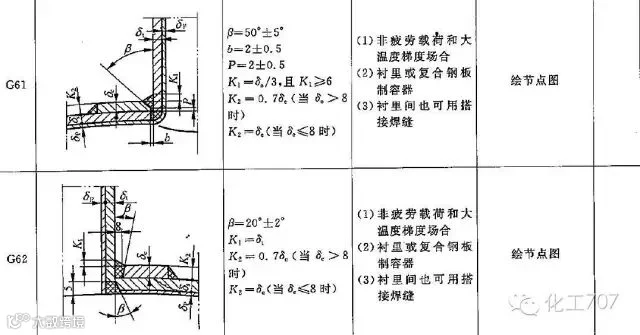

管板与壳体连接焊缝（mm）
► 容器内盛装介质毒性为极度、高度危害或有强渗透性的中度危害介质时应选择全焊透焊缝。
► 高温容器、低温容器和承受疲劳载荷的容器应选择全焊透焊缝。
► 高温容器、低温容器和承受疲劳载荷容器的接管与壳体间焊缝，不宜采用带补强圈形式焊缝。
► 高温容器、低温容器和承受疲劳载荷容器的焊缝，宜采用反面清根（双面焊）、氩弧焊底焊（单面焊）、单面焊双面成形和焊道间无损检测等工艺手段。
► 高温容器、低温容器和承受疲劳载荷容器的对接焊缝，应磨平余高，角焊缝表面应圆弧过渡。
► 钢材标准抗拉强度的下限值Rm＞540MPs和铬钼钢制的容器焊缝，不宜采用带永久性垫板的焊缝结构。
► 接管与壳体间焊缝型式中的接管内伸，与接管平齐相比有利于减小应力集中。
