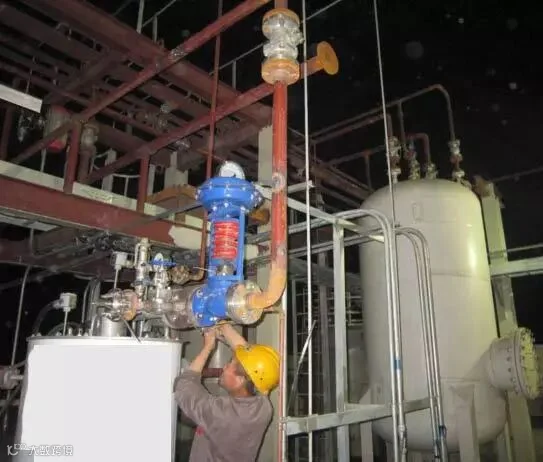

安全阀概况

安全阀是阀门家族比较特殊的一个分支，它的特殊性是因为安全阀为不同于其它阀门仅仅起到开关的作用，更重要的是要起到保护设备的安全。

安全阀在启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，是通过向系统外排放介质，来防止管道或设备内介质压力超过规定数值的特殊阀门。

安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。安全阀必须经过压力试验才能使用。

随着我国经济建设的快速发展，在带有压力操控的设备项目工程越来越多。鉴于设备泄压的需要，安全阀在保护设备过程中起到至关重要的作用。截止2013年，各类安全阀制造商和贸易商已超过700多家，每日交易询盘达到200多条，安全阀供求市场明显升温。

安全阀主要被广泛应用于：蒸汽锅炉、液化石油气汽车槽车或液化石油气铁路罐车、采油井、蒸汽发电设备的高压旁路、压力管道、压力容器等。

安全阀的类别

安全阀口径一般都不大，常用的都在DN15mm-DN80mm之间，超过150mm一般都称为大口径安全阀。

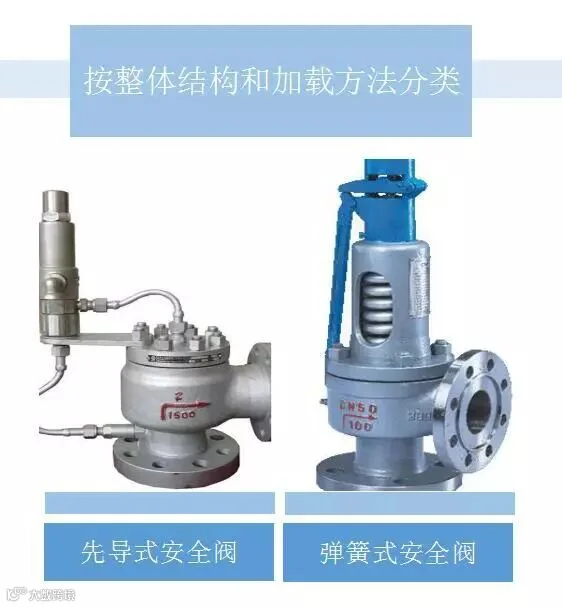

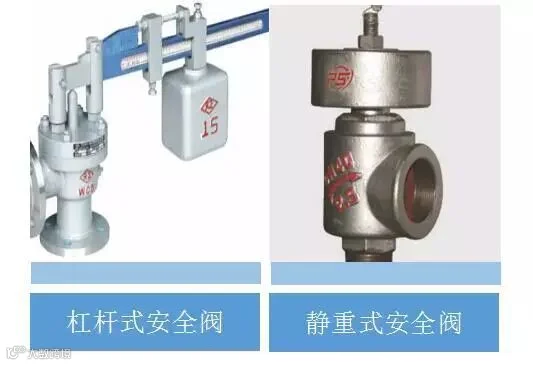

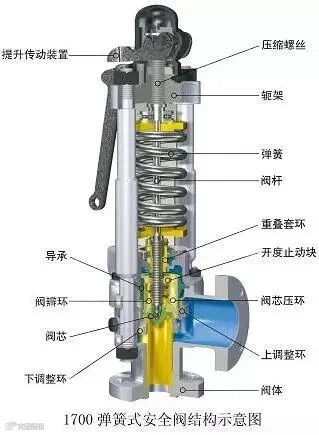

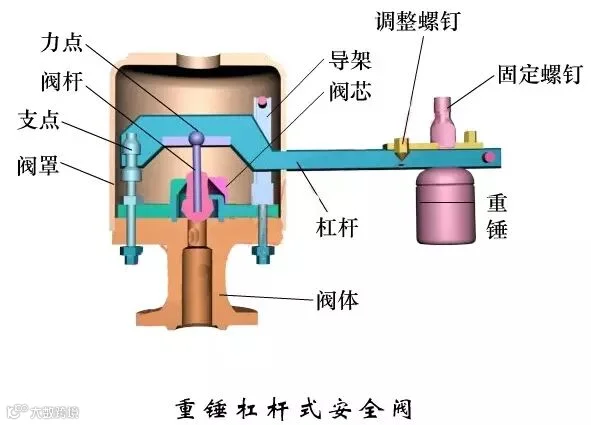

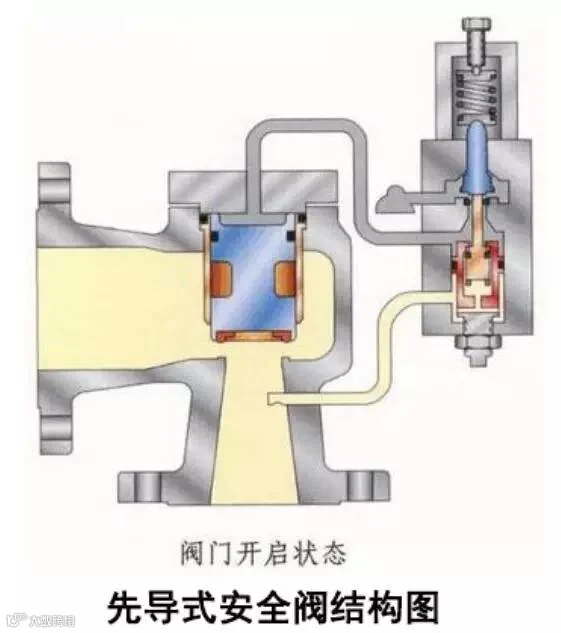

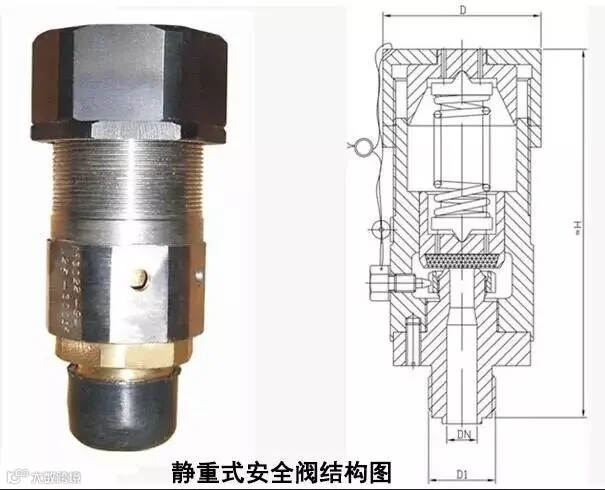

安全阀分全启式安全阀和微启式安全阀。根据安全阀的整体结构和加载方式可以分为静重式、杠杆式、弹簧式和先导式4种。根据与管道的连接方式不同又可以分为螺纹安全阀和法兰安全阀。

工作温度高而压力不太高时选用杠杆式较合适；高压设备宜选用弹簧式；一般常用的是弹簧式安全阀。

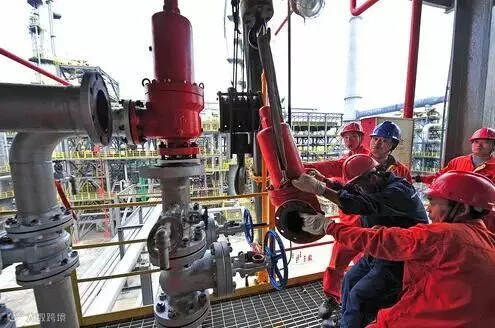

安装方法

作为整个设备系统调试的一部分，当安全阀初次开启时，阀座经常会受到损坏，这是因为系统中总是存在着污垢和碎屑。为了确保外来杂质不进入安全阀内，整个系统应该在安全阀安装前进行充分的冲洗，安全阀应安装在污垢，铁锈和碎屑不会聚集的地方。

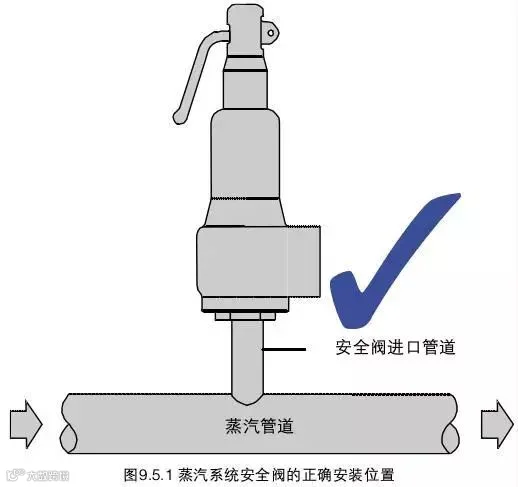

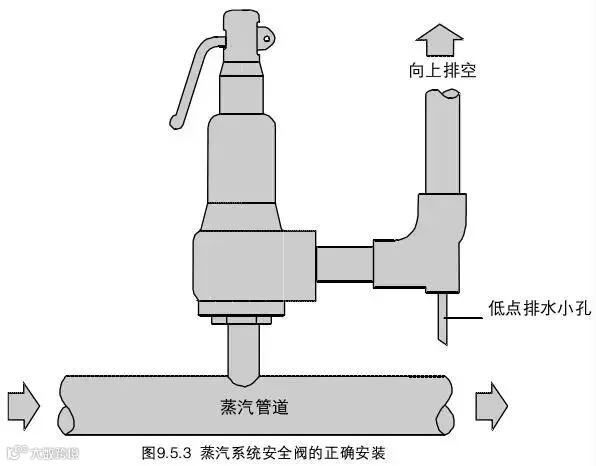

蒸汽应用中，通过安全阀的安装降低泄露趋势也是很重要的一点，安全阀的安装应使凝结水不会聚在阀瓣的上游处。如下图，安全阀安装在蒸汽管道上方就可以做到这一点。

当安全阀在正确安装在蒸汽管道上方，安全阀的进口管道可以起到自排水的作用。

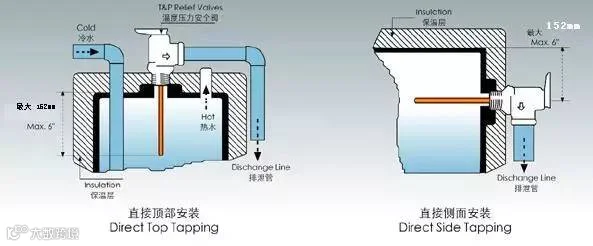

温度安全阀应安装与热水器顶部或侧面，如下图：

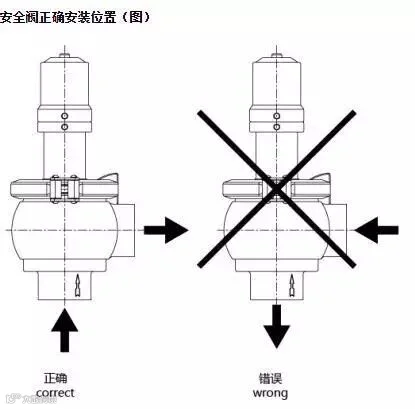

安全阀中流体的正确流动方式如下图

安装中的注意事项

（1）新装安全阀应附有产品合格证，安装前要进行复校，加以铅封并出具安全阀校验。

（2）安全阀应垂直安装，并装设在容器或管道气相界面位置上。

（3）安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

（4）承压设备与安全阀之间不得装有任何阀门，对盛易燃、易爆、有毒或粘性介质的容器，为便于更换、清洗，可装截止阀，其结构和通径尺寸不应妨碍安全阀的正常运行。正常运行时，截止阀必须全开并加铅封。

（5）对易燃易爆或有毒介质的压力容器，安全阀排出的介质必须有安全装置和回收系统。杠杆式安全阀的安装必须保持铅垂位置，弹簧安全阀也最好垂直安装，以免影响其动作。安装时还应注意配合、零件的同轴度和应使各个螺栓均匀受力。安全阀与锅炉压力容器之间的连接短管的截面积，不得小于安全阀的流通截面，整个安全阀同时装在一个接管上，接管截面积应不小于安全阀流通截面积总和的1.25倍。

安装经验合集

（1）容器内有气、液两相物料时安全阀应装在气相部分。

（2）安全阀用于泄放可燃液体时，安全阀的出口应与事故贮罐相连。当泄放的物料是高温可燃物时，其接收容器应有相应的防护设施。

（3）一般安全阀可就地放空，放空口应高出操作人员1米（m）以上且不应朝向15米（m）以内的明火地点、散发火花地点及高温设备。室内设备、容器的安全阀放空口应引出房顶，并高出房顶2米（m）以上。

（4）当安全阀入口有隔断阀时，隔断阀应处于常开状态，并要加以铅封，以免出错。

（5）安全阀与锅炉或压力容器之间的连接管和管件的通孔，其截面积不得小于安全阀的进口截面积；如果几个安全阀共用一个进口管道时，进口管道的流通截面积不小于安全阀的进口截面积之和。

（6）安全阀与锅炉的汽包、联箱之间一般不得装设截止阀门，或取用蒸汽的引出管。安全阀与压力容器之间一般不宜装设截止阀门或其他引出管；对于盛装毒性程度为极高、高度、中度危害，易燃、腐蚀、黏性介质或贵重介质的压力容器，经使用单位主管压力容器的技术负责人批准，并制定可靠的防范措施，方可在安全阀与压力容器之间装设截止阀。压力容器正常运行期间，截止阀必须保持全开，加铅封或锁定。截止阀的结构和通径，应不得妨碍安全阀的安全泄放。

（7）采用螺纹连接的弹簧式安全阀，要与带有螺纹的短管相连接，而短管与简体、集箱间要采用焊接连接。

（8）安全阀必须装设排放管。排放管要尽量避免曲折和急转弯，以尽量减少阻力。排放管要直通安全地点，并有足够的流通截面积，保证排汽畅通。对于能相互作用产生化学反应的安全阀，不能共享一根排放管；当安全阀安装在有腐蚀性、可燃气体的设备上，排放时还应采取防腐蚀或防着火爆炸措施；当装设安全阀的设备内为有毒介质，且该介质的蒸汽密度大于空气密度时，从安全阀排出的介质及蒸汽要引入到密闭的系统中，并从封闭系统回收到生产中使用。

（9）安全阀排放管要固定，以免使安全阀产生过大的附加应力或引起振动。

（10）露天安装的安全阀，要设有防止气温低于0oC时、阀内介质所含水分结冰而影响安全阀排放的可靠措施。

（11）安全阀介质结晶温度高于最低环境温度时，安全阀必须设有保温夹套，并安装保温吹扫蒸汽，防止介质结晶堵塞安全阀，影响安全阀的正常动作性能。安全阀的进出口管道也必须设计成带蒸汽保温夹套管或者增加保温蒸汽伴管，防止介质结晶堵塞管道。

（12）安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

（13）它应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。

（14）对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm；对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。

（15）压力容器的安全阀最好直接装在压力容器本体的最高位置上。液化气体贮罐的安全阀必须装设在气相部位。一般可用短管与容器连接，则此安全阀短管的直径应不小于安全阀的阀径。

（16）额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀；额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

（17）安全阀的出口应无阻力，避免背压现象，若装设排泄管，其内径应大于安全阀的出口通径，安全阀排除口应注意防冻，对盛装易燃或有毒、剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。

安全阀维护集锦

加强日常维护和保养，保持洁净，防止腐蚀和油垢、脏物的堵塞；经常检查铅封，防止他人随意移动杠杆式安全阀的重锤或拧动弹簧式安全阀的调节螺丝；为防止阀和阀座粘牢，根据承压设备的实际情况制定定期手拉（或手抬）排放制度，如蒸汽锅炉炉筒安全阀一般应每天人为排放一次，排放压力最好在规定最高工作压力的80％以上；发现泄漏应及时检修或更换，严禁用加大载荷（如杠杆式安全阀将重锤外移或弹簧式安全阀过分拧紧调节螺丝）的办法来消除泄漏。

安全阀每年至少做一次定期检验。检验内容包括动态检查和解体检查。动态检查的步骤分为组装、升压（至工作压力）、保压（3～5min应无泄漏）、升压动作（在开启压力下立即动作）、降压回座、再保压（回座后在工作压力下保持3min无泄漏）。
