不同封装元件的PCBA贴片难度比较

在 PCBA 贴片领域，随着电子产品不断向小型化、高集成化发展，各类封装元件层出不穷。不同封装元件的特性，决定了其在贴片过程中的难度各有差异。深圳捷创电子专注中小批量 PCBA 一站式服务，凭借丰富经验与先进技术，有效应对各种封装元件的贴片挑战。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

传统直插式封装：工艺相对成熟但有局限

直插式封装元件，引脚通过插孔插入 PCB 板并焊接。这种封装出现时间早，工艺较为成熟。例如在一些简单的工控设备中，仍会使用直插式电阻、电容等元件。其优点是机械强度高，对焊接工艺要求相对不苛刻。但缺点也明显，占用 PCB 空间大，不利于小型化设计。而且在贴片时，需人工或半自动设备进行插装，效率较低。深圳捷创电子在处理这类元件时，利用半自动浸锡机、波峰焊等设备，确保焊接质量。同时，凭借熟练的工人操作与严格质量把控，保障产品的稳定性。不过，相较于新兴封装元件，其贴片难度在整体中处于较低水平。

小外形封装（SOP）：精度要求提升

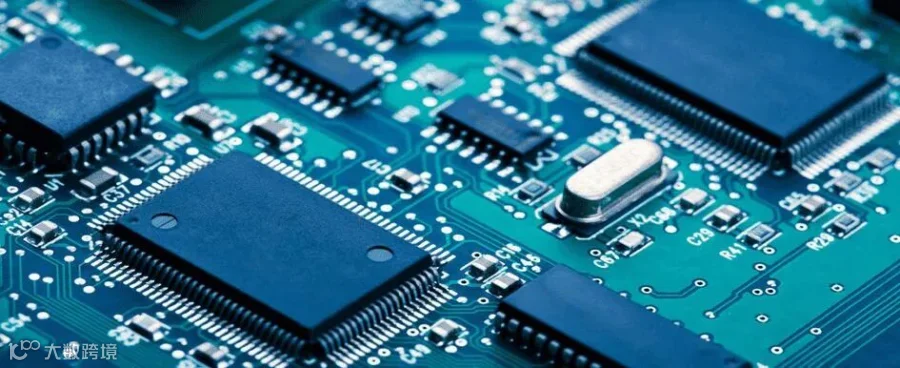

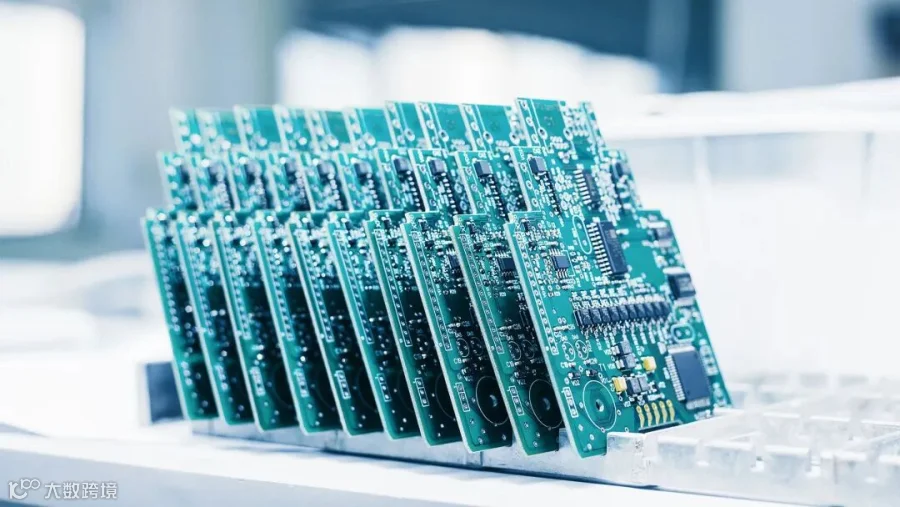

SOP 封装元件尺寸较小，引脚分布在两侧。像常见的集成电路芯片常采用这种封装。在通信设备的信号处理模块中，SOP 封装芯片应用广泛。其贴片难度高于直插式封装，对贴片机精度有一定要求。焊接时，需精确控制锡膏量与回流焊温度曲线，以避免出现虚焊、连焊等问题。深圳捷创电子采用 7 台雅马哈贴片机，具备高精度定位功能，可精准贴装 SOP 封装元件。同时，通过 SPI（锡膏印刷检测）设备实时监测锡膏印刷质量，为焊接提供良好基础，有效降低不良率。

四方扁平无引脚封装（QFN）：散热与焊接挑战并存

QFN 封装元件取消了传统引脚，通过底部焊盘实现电气连接，具有良好的散热性能，在汽车电子、医疗设备等对散热有高要求的领域应用渐广。但它的贴片难度较大，首先，其底部大面积焊盘在印刷锡膏时，很难保证锡膏均匀分布，容易出现空洞、焊接不牢等问题。其次，回流焊时，由于焊盘多且密集，对温度曲线要求极为严格。深圳捷创电子针对 QFN 封装元件，定制专用钢网，优化锡膏印刷工艺；在回流焊环节，利用 3 台高性能 8 温区回流焊设备，精确调控温度曲线，确保焊接质量。同时，借助 AOI（自动光学检测）设备，对焊接后的元件进行全面检测，及时发现并解决潜在问题。

球栅阵列封装（BGA）：高精度与检测难题

BGA 封装在芯片底部以阵列形式排列焊球，实现与 PCB 的连接，具有较高的引脚密度和良好的电气性能，广泛应用于高端通信设备、计算机等领域。其贴片难度极高，一方面，对贴片机的精度和稳定性要求近乎苛刻，微小的贴装偏差就可能导致焊接不良。另一方面，BGA 焊点隐藏在芯片底部，常规检测手段难以发现内部缺陷，需要借助 X-ray 检测设备。深圳捷创电子引进先进的贴片机，贴装精度可达 ±0.03mm，能够精准放置 BGA 封装芯片。同时，配备专业的 X-ray 检测设备，对焊点进行穿透式检测，确保焊接质量无虞。深圳捷创电子凭借完善的服务体系，从 Layout 设计、PCB 制板、SMT 加工到代采贴片物料、BOM 配单，为客户提供一站式解决方案。拥有 IATF16949、ISO13485、ISO9001 等多项资质认证，服务国家和地区 180+，全球客户数 5W+，日出货 3000 + 款。无论是哪种封装元件的贴片需求，都能凭借专业技术与丰富经验，高效、高质量完成，成为客户信赖的合作伙伴。
