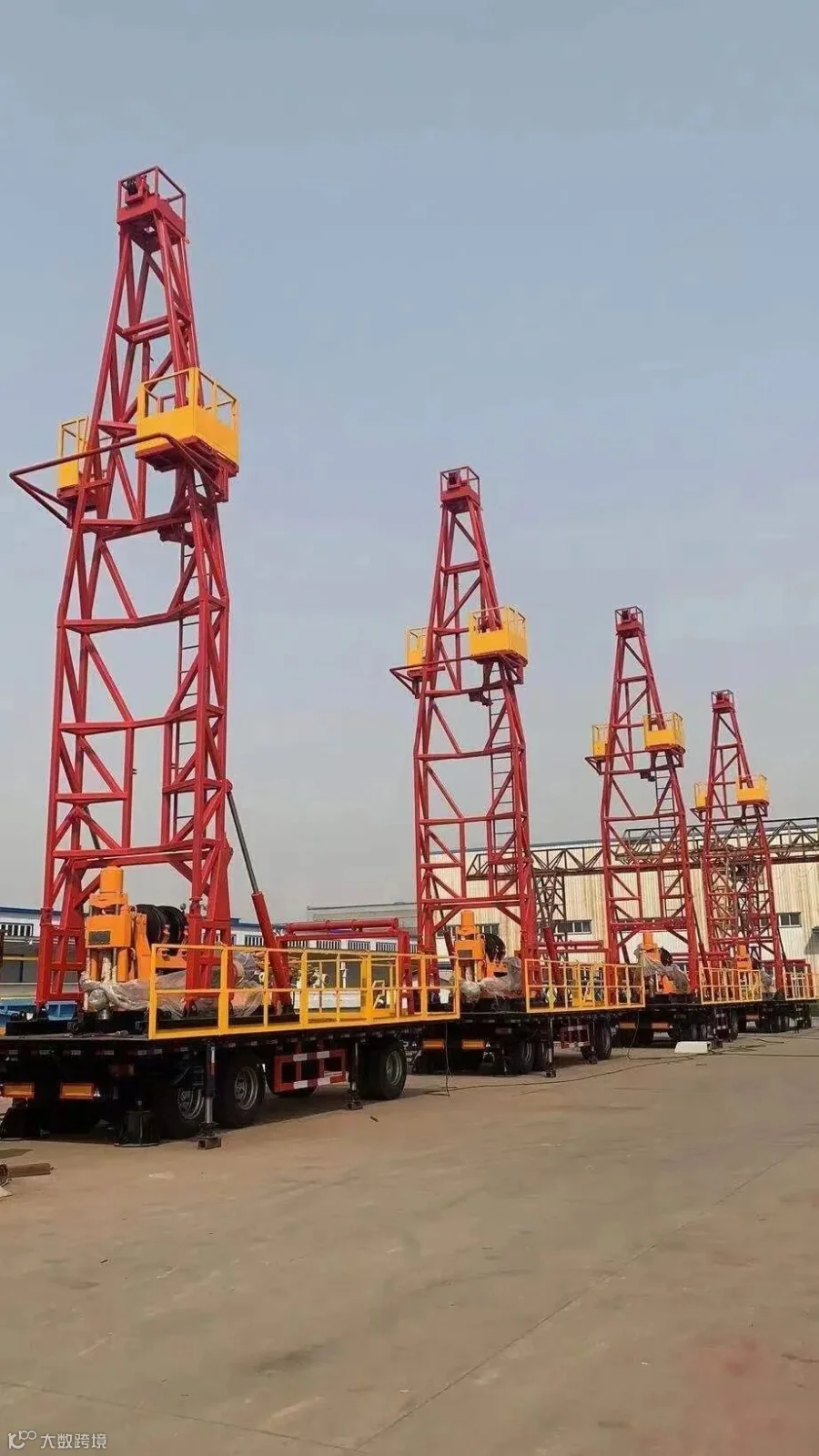

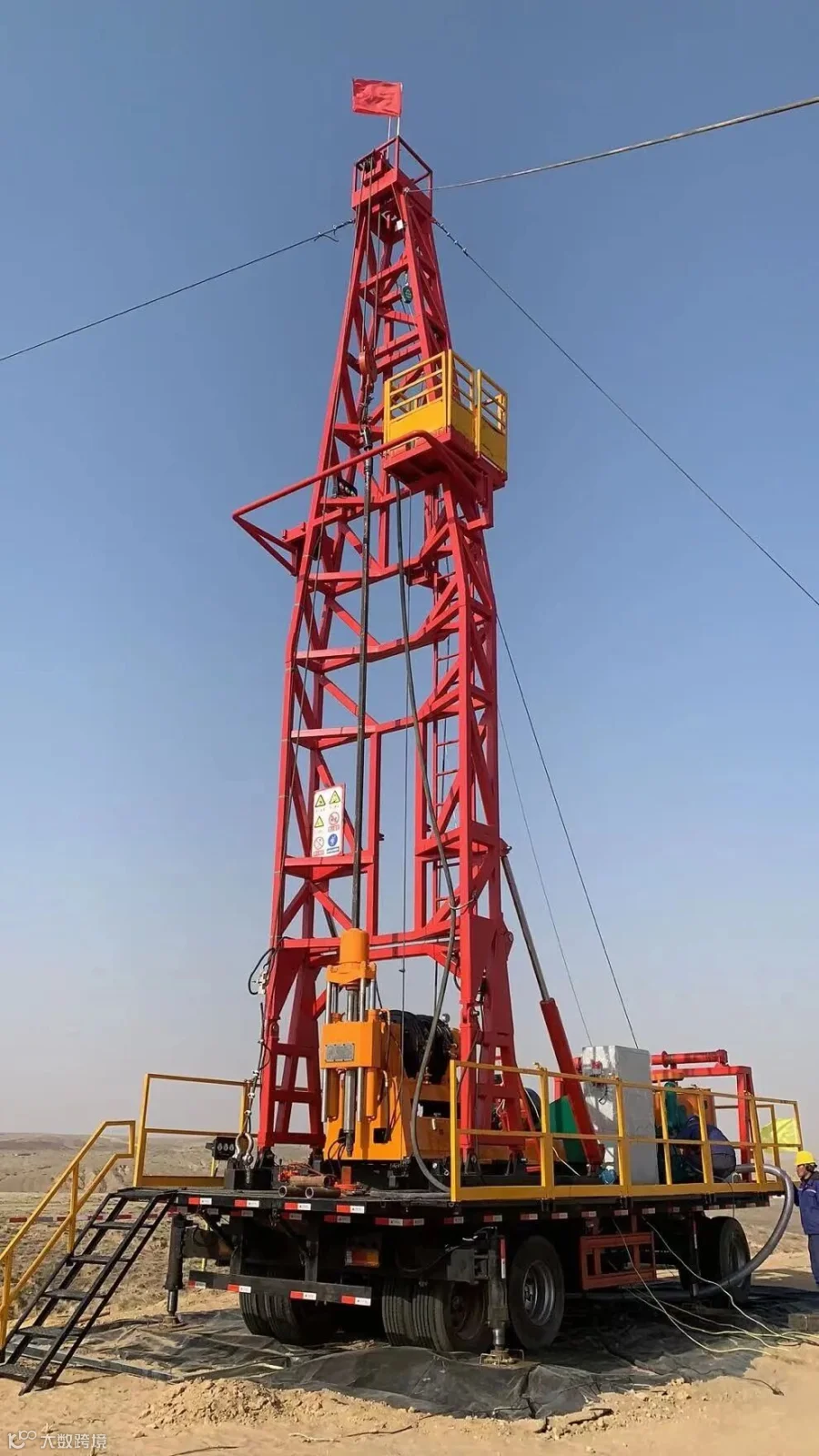

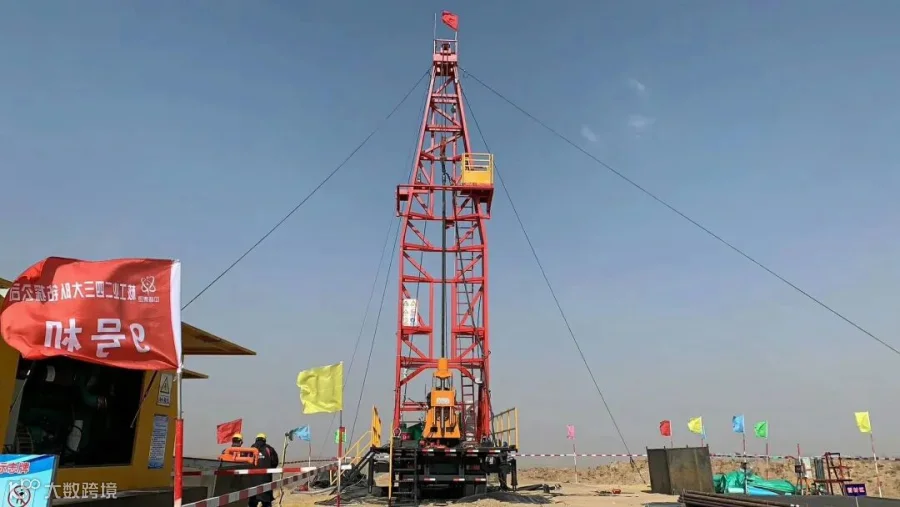

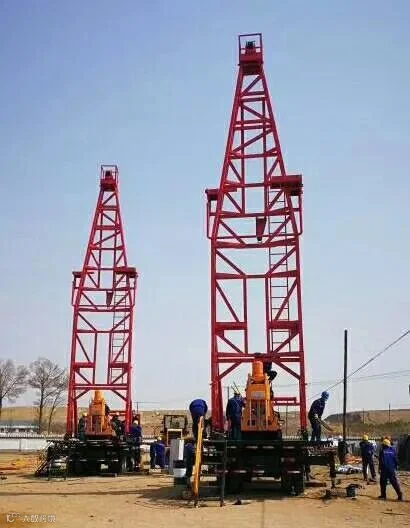

XY-6型拖车式岩心钻机是一款新型加强型拖车式岩心钻机,其将钻机主机、钻塔、泥浆泵、绞车、搅拌机、控制柜等集中布置在拖车平台上,移机搬运方便,辅助时间短。









XY-6型拖车式岩心钻机主要包括主机、拖车平台、钻塔及辅助部件,具有以下特点:

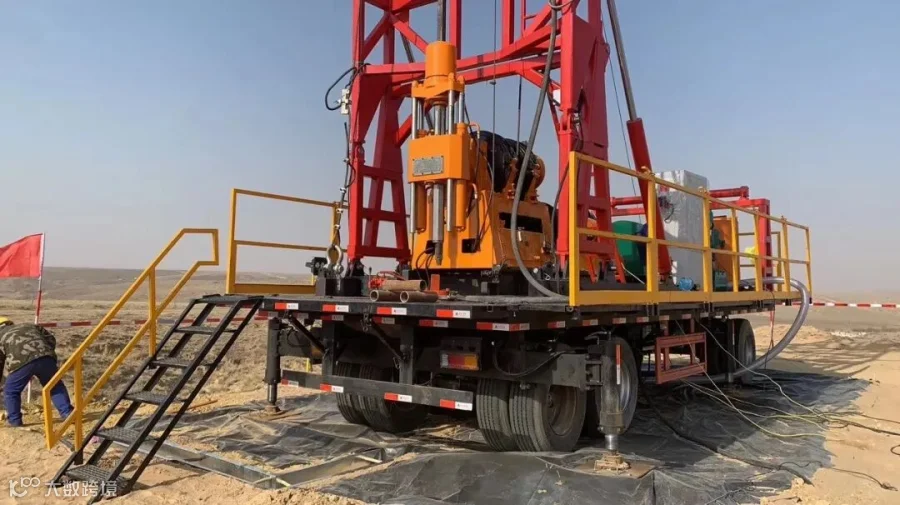

1.主机输出扭矩大,转速范围宽、速度档数多;采用连杆增力式卡盘,补偿性好,夹紧力大,工作稳定可靠;选用优质通用件,更换方便,工作可靠性程度高。

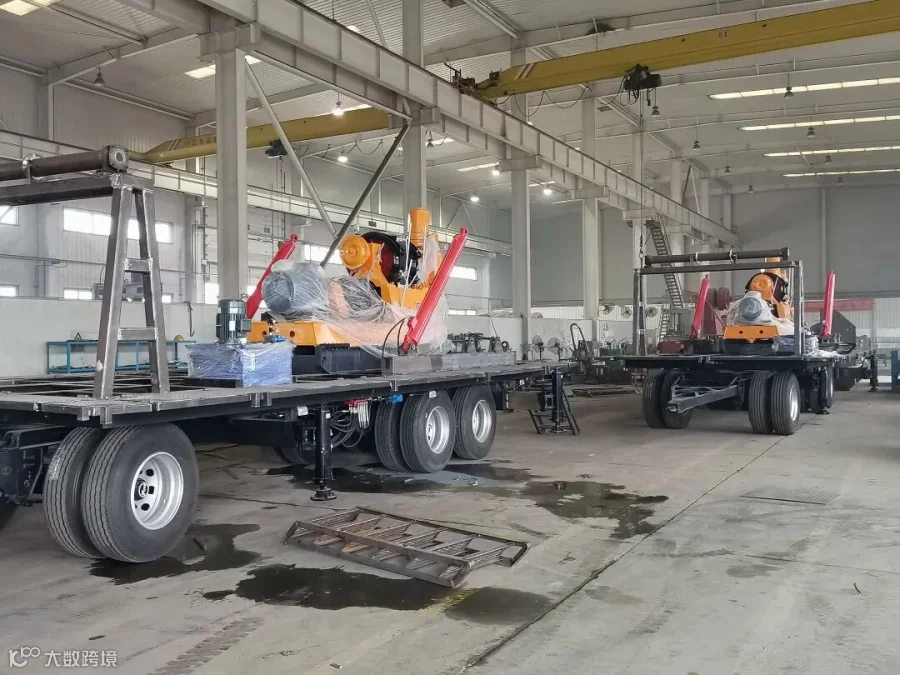

2.拖车平台采用全挂牵引方式,前桥有旋转转盘;配双管路断气刹车、减震装置和尾灯系统;车桥数量为3桥12胎;拖车承载能力40T,牵引行走限速≤40km/h。

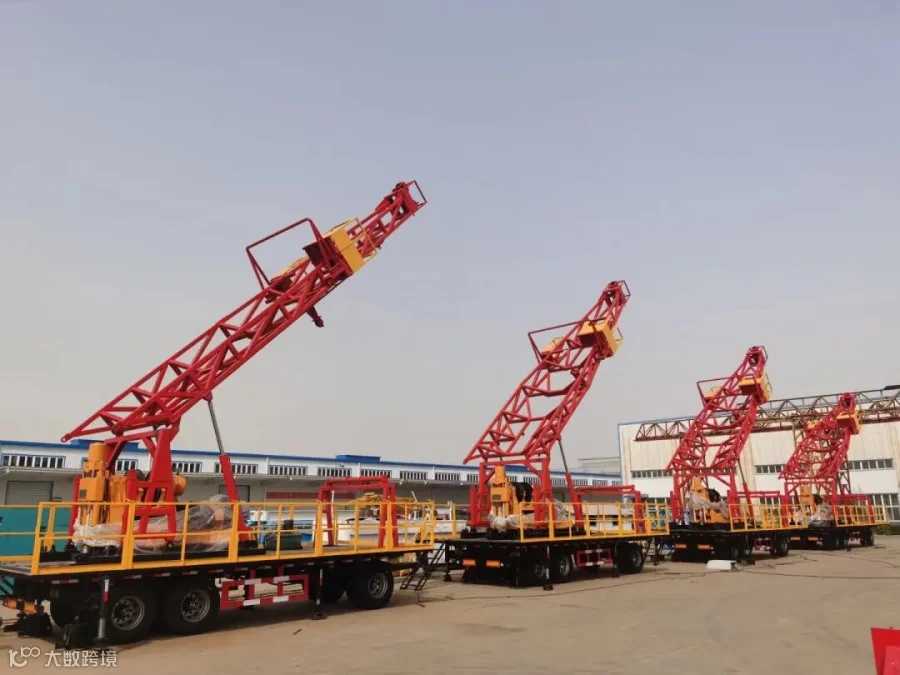

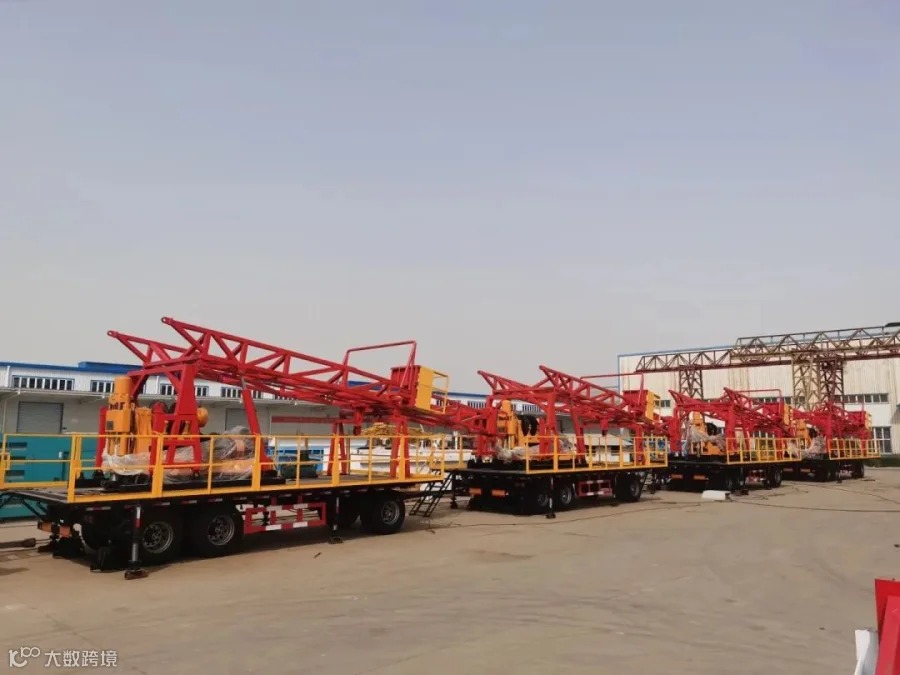

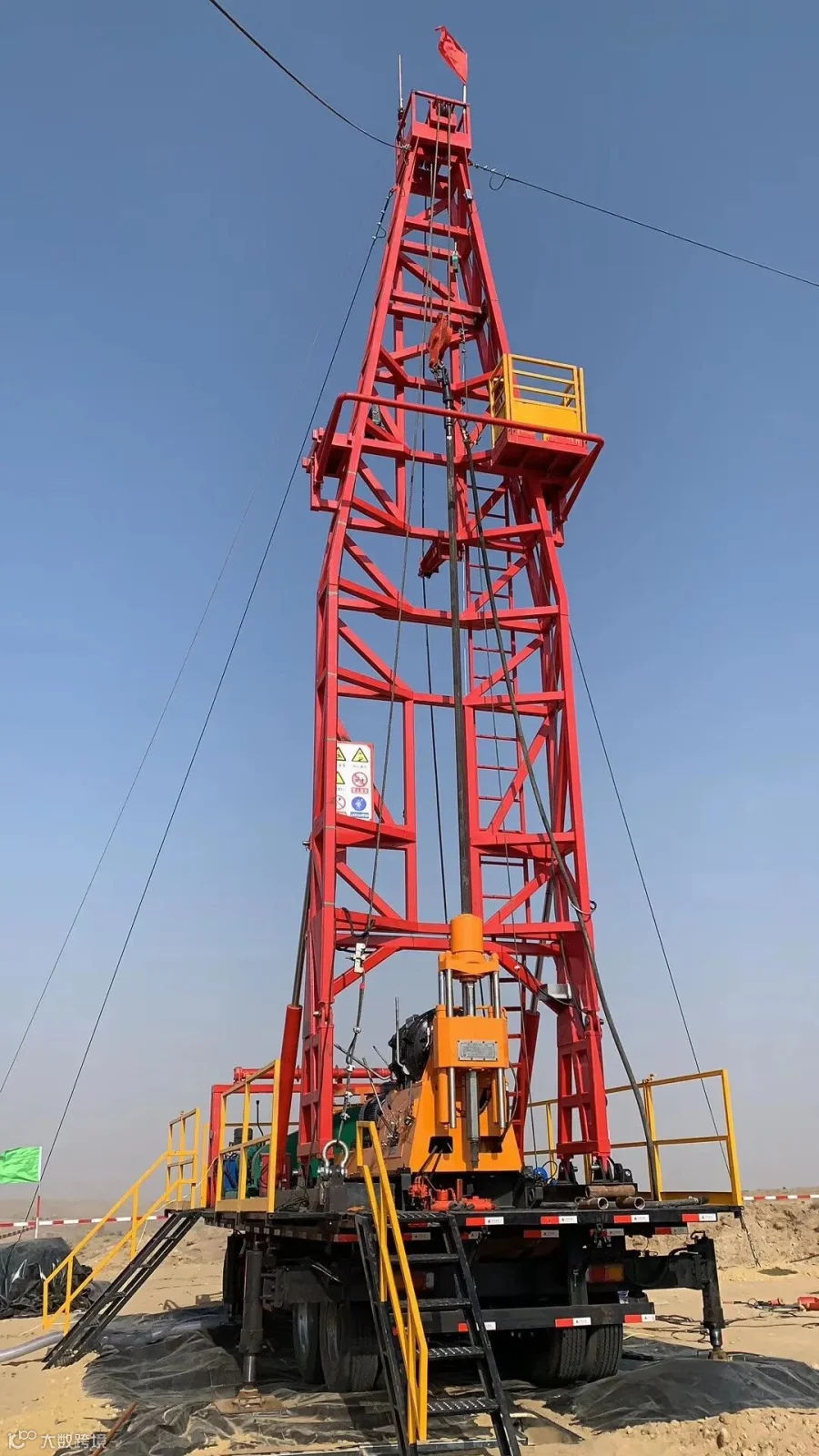

3.钻塔有效高度12.7m,额定载荷500KN;二层台高度8m,二层台可摆靠Φ60钻杆1500m。钻塔为液压油缸起落,起塔油缸带双向液压锁,可平衡两支起塔油缸起升同步均匀一致,起塔及落塔都设置节流调速阀,防止起落塔过快。
4.拖车平台配套四只支腿油缸,前场支腿油缸可折叠;带双向液压锁,带机械丝杠锁,正常工作时油缸活塞不受力,机械丝杠受力。
