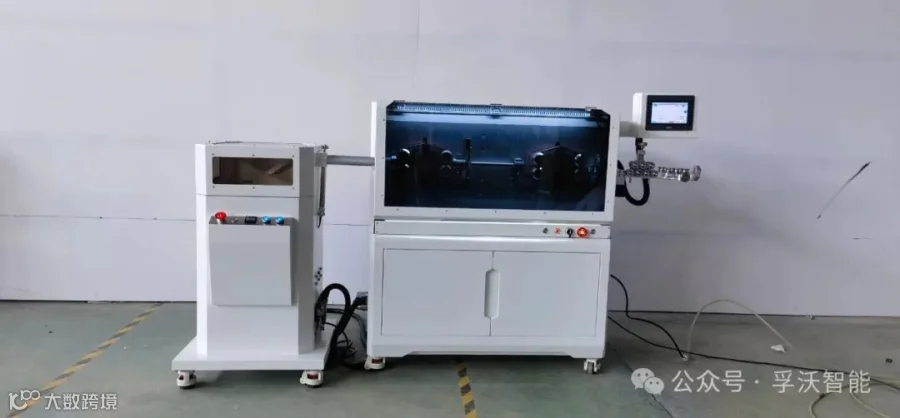

（大平方电脑剥线机 FW-612 +收卷机D681）
一、技术参数
型 号
|
FW-612
|
显示方式
|
7寸人机界面
|
功 能
|
单芯线、多芯电缆线、屏蔽电缆，全自动定长切断、剥皮
|
导线类型
|
单芯线、多芯电缆线、屏蔽电缆，电线、PVC等
|
加工范围
|
2.5 --120平方
|
切断长度
|
1mm-999999.99mm
|
切割公差
|
0.002*L以内（L=切割长度）
|
剥皮长度
|
前端全脱：1- 300mm ，前端半脱1-1000mm
|
后端全脱：1- 150mm , 后端半脱 1-500mm
|
|
导管最大直径
|
Φ27
|
提轮方式
|
步进电机提轮
|
摆导管方式
|
气缸摆导管
|
刀具材料
|
优质进口高速钢
|
生产率（次／小时）
|
2000PCS/小时（根据线的长度，大小而定）
|
驱动方式
|
24轮驱动（送料步进电机、刀架伺服电机）；R可选配伺服送料
|
送线方式
|
皮带送线，线缆无压印无刮痕。（带剥皮加压功能）
|
升降操作方式
|
数字调节压轮高度
|
电源
|
AC220V 50/60Hz ； R可选110V 50/60Hz
|
气源
|
0.5-0.8Mpa清洁气源
|
尺寸（长*宽*高）mm
|
1020*590*1140
|
净重
|
260KG
|
特征：
可选配：MES系统、物联网系统、定点喷码功能、中剥功能、外接辅助设备报警；
用户友好系统，可通过7”彩色触屏直观操作；
模块化接口，方便链接配件和周边设备；
模块化设计，未来可升级；
各种附选件，可定制系统。特殊线缆加工，可非标定制。
二、配置
序号
|
名称
|
型号
|
品牌
|
产地
|
数量
|
备注
|
1
|
人机界面
|
7寸
|
Kinco
|
1
|
||
2
|
运动控制器
|
For ward
|
深圳
|
1
|
||
3
|
耐磨加胶传动皮带
|
3M-40宽
|
定制
|
浙江
|
4
|
|
4
|
滚珠丝杆
|
325
|
台湾
|
台湾
|
1
|
|
5
|
滚珠丝杆
|
210
|
定制
|
浙江
|
2
|
|
6
|
伺服电机
|
禾川
|
浙江
|
1
|
||
7
|
步进电机
|
创宜
|
浙江
|
6
|
||
8
|
驱动器
|
伺服
|
深圳
|
6
|
||
9
|
直线滑轨
|
EHG25
|
台湾上银
|
台湾
|
2
|
|
10
|
轴承
|
HCH
|
70
|
|||
11
|
交流接触器
|
施耐德
|
法国
|
1
|
||
12
|
开关电源
|
台达
|
台湾
|
1
|
三，操作视频
