揭秘：不同材料（硅、碳化硅、GaN）的划片工艺有何不同？

切割钻石、玻璃与蛋糕，自然不能用同一把刀和同一种力道。半导体材料的精密切割亦是如此。

想象一下，用同样的方法和力气去切割黄油、木头和钢板，结果会怎样？在半导体制造领域，硅（Si）、碳化硅（SiC）和氮化镓（GaN）就如同这三类截然不同的材料，其物理特性天差地别，这直接决定了将它们从晶圆分离成独立芯片的“划片”工艺，必须“因材施艺”。

硅作为现代电子工业的基石，工艺已高度成熟；而碳化硅和氮化镓，作为引领电动车和5G革命的第三代半导体，其切割则是一项精密的挑战。理解其中的差异，是迈向高质量生产的第一步。

为何一刀不能切万物？根源在于材料内在的“性格”。

硅是相对温和的代表。它硬度适中，脆性相对较低，拥有良好的热传导性。这意味着在切割时，机械应力和热量相对容易控制，工艺窗口较宽，是发展最成熟、成本控制最优的体系。

碳化硅则是个坚硬的“硬汉”。其莫氏硬度高达9.2-9.5，仅次于金刚石，是硅的三倍。这带来了极佳的耐磨与高压性能，但也意味着切割它需要数倍的切割力，刀具磨损极快。同时，其脆性极高，在不当应力下极易产生崩边或微裂纹。

氮化镓材料本身硬度与硅相当，但其独特的“软肋”在于常见的异质衬底（如硅或蓝宝石）。它与衬底间存在巨大的晶格失配与热膨胀系数差异，使得材料内部“紧绷着”巨大的内应力。切割就像在紧绷的鼓面上动刀，极易引发连锁的崩裂和材料分层。

面对不同的材料特性，需要从工具选择、参数设定到辅助策略进行全面定制。

对于硅，成熟的树脂结合剂金刚石刀片是主力。其工艺核心在于通过优化主轴转速、切割速度与冷却液的平衡，在高效生产与完美切面质量间找到最佳点，追求极致的性价比与稳定性。

对于碳化硅，必须启用“重武器”。金属结合剂金刚石刀片因其极强的把持力，成为对抗极高磨损的唯一选择。工艺上必须采用更低的切割进给速度，以减轻单次冲击力，并配合强劲的冷却来消散热量。每一刀都在与材料的极限硬度对抗。

对于氮化镓，工艺思想从“对抗”转为“疏导”。核心在于以最温柔的方式释放其内在应力。为此，激光隐形切割技术展现出巨大优势。它通过激光在材料内部聚焦形成改性层，从而实现几乎无机械应力的分离。

当必须使用刀片时，则需采用特殊的多步切割法：先用极浅的刀痕精准划开氮化镓外延层，再通过后续工艺分离衬底，避免应力一次性爆发。

材料的进化不会停止，划片工艺也正朝着更精细、更智能的方向发展。

混合工艺成为解决复杂难题的钥匙。例如，对于 GaN-on-SiC 这种“坚硬衬底+高应力薄膜”的复合结构，可能采用 激光处理薄膜层再结合刀片切割衬底的混合工艺，以达到最佳效果。

智能工艺窗口控制是下一个前沿。通过集成声发射、负载电流等实时传感器，系统能在切割过程中动态感知材料的“反馈”，并自动调整参数，使工艺过程从静态“配方”变为动态“对话”，尤其适用于碳化硅等对参数极度敏感的材料。

无论材料如何变化，设计与制造的前端协同日益重要。在芯片设计阶段就考虑切割道的布局、材料的机械特性，进行可制造性设计，能从源头降低切割难度，提升最终良率。

从成熟稳定的硅，到坚硬耐磨的碳化硅，再到“外柔内刚”的氮化镓，半导体材料的每一次跃迁，都推动着划片工艺向着更精密、更定制化的方向革新。

理解这些差异并掌握相应的工艺秘诀，意味着能够驾驭从消费电子到电动汽车，再到5G通信的广阔市场。划片，这门曾经被视为“后端”的技艺，如今已演变为释放先进半导体性能与可靠性的关键赋能环节。

真正的专业，始于懂得“材”异“术”殊。

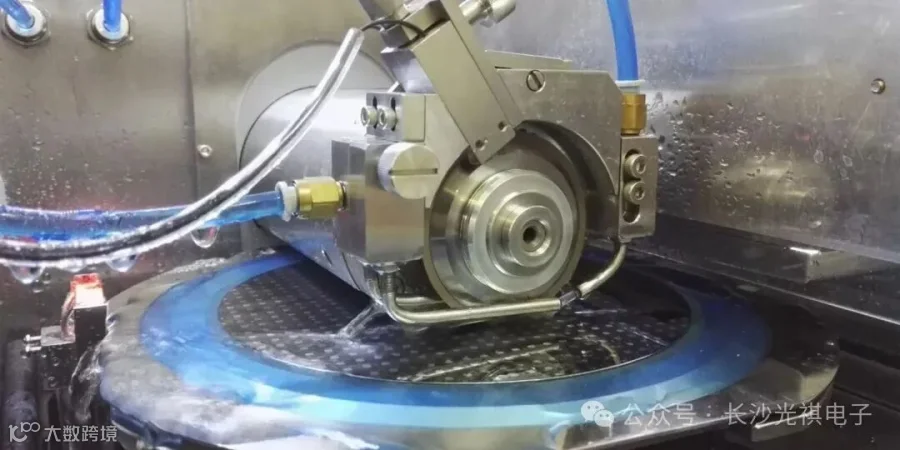

晶圆在精密刀轮下分离，如同精密的外科手术，不同的组织需要不同的手术刀与技法。每一次成功的切割，都是对材料特性最深刻的尊重与最精巧的驾驭。
