一文解答您关于电气辅材UL94测试等级、方法及样品相关要求等问题

一文解答您关于电气辅材UL94测试等级、方法及样品相关要求等问题 康哲自动化
2025-12-19
2
导读:一站式电气辅材采购源头工厂>>>

UL是美国保险商实验室(Underwriter Laboratories Inc.)的简写,UL保险商试验所是美国最有权威的,也是世界上从事安全试验和鉴定的较大的民间机构。




UL始建于1894年,初始阶段UL主在靠防火保险部门提供资金维持动作,直到1916年,UL才完全自立。经过近百年的发展,UL已成为具有世界知名度的认证机构,其自身具有一整套严密的组织管理体制、标准开发和产品认证程序。UL认证的主要目的是确保产品在安全、性能和质量方面达到一定的标准,从而保护消费者的生命财产安全。


随着中国市场的不断扩大和国际化程度的提高,越来越多的中国企业开始关注产品安全问题,积极申请UL认证。


康哲自动化PVC线槽产品从原料到成品都申情了UL认证,购买可提供UL认证资质材料。




01
UL94阻燃等级划分


UL94 是目前国际上应用最广泛的塑料材料阻燃性能评价标准,共有12种等级:HB、V-0、V-1、V-2、5VA、5VB、VTM-0、VTM-1、VTM-2、HBF、HF-1、HF-2。


其中VTM-0、VTM-1、VTM-2适用于塑料薄膜,HBF、HF1、HF2适用于发泡材料。


中国采用的与之对等的阻燃等级标准是GB/T2408《塑料燃烧性能的测试水平法和垂直法》。


塑料阻燃等级由HB向V-0逐级递增:HB<V-2<V-1<V-0<5VB<5VA。





02
UL94常用试验方法


UL94 用来评价材料在被点燃后火焰熄灭的能力。根据燃烧速度、燃烧时间、抗滴落能力以及滴落物是否燃烧等有多种评判方法。

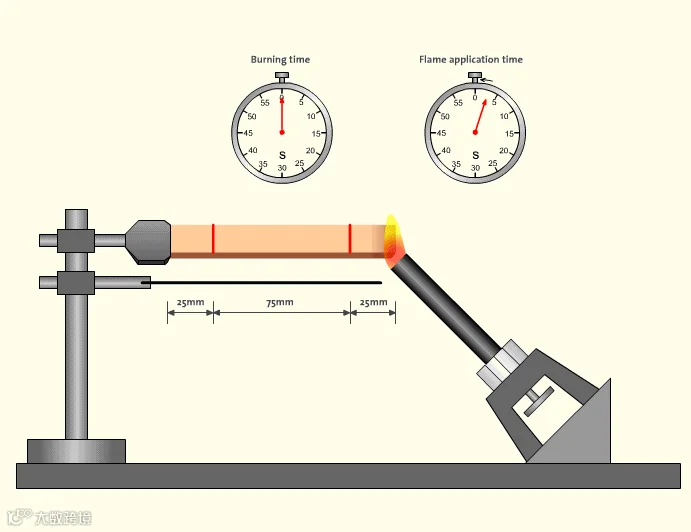

UL 94-HB试验



HB是UL 94标准中最低的阻燃等级。


试验方法是水平夹住试片的一端与水平成 45±2 度,取一铁网,水平固定在试片下方 10±1mm,将本生灯(火焰高度20mm左右)成 45 度,移动到试片另一端接触样品 6mm,并计时 30±1 秒后移开,待试片烧至 25mm 标记时,启动另一计时器。若在 30±1 秒内就烧至 25 mm 的标记时,启动另一计时器,并将本生灯移开。

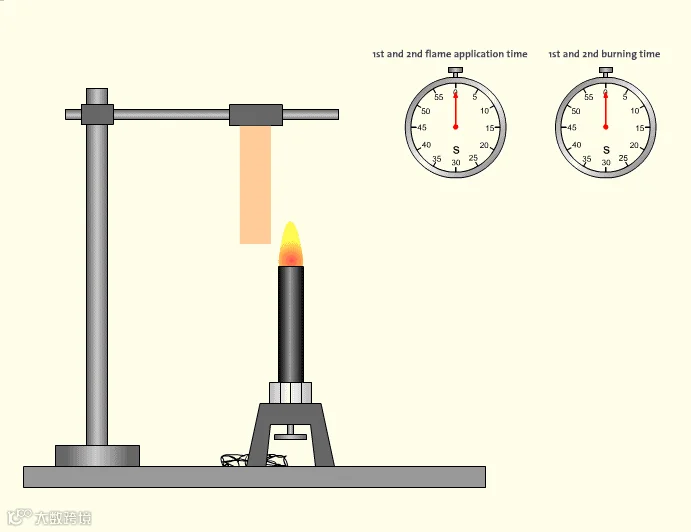

UL 94-V试验



UL 94-V试验与HB试验完全不同,与HB试验相比,材料具有更高的阻燃性。


本生灯(火焰高度20mm左右)接触样品下方中心点燃烧 10±0.5 秒后,以 300mm/s 的速度移开本生灯,距离试片至少 150mm,并记录第一次的自燃时间。自燃停止后,马上进行第二次燃烧,燃烧 10±0.5 秒后,移开本生灯,并记录第二次自燃时间及火焰熄灭后的炽红时间。





UL 94-5V试验



UL 94-5V试验则比UL 94-V试验更加严格,试验更是分为2个阶段。首先将条状试样垂直放置并进行燃烧试验,合格后再用平板进行试验。


1阶段:将试片用夹具或治具水平固定住,将本生灯以与水平成 20±5 度移动到试片下方,火焰内焰的尖端接触样品底部中心点燃烧 5±0.5 秒后,移开本生灯 5±0.5 秒,重复此动作五次,在第五次燃烧后移开并观察记录试片是否有破洞损坏。



图:UL 94-5V试验 1阶段


2阶段:将本生灯(火焰高度125mm左右)保持与水平成 20±5 度移动到试片旁,使火焰内焰(高40mm±2mm)的尖端接触样品底端的一边,燃烧 5±0.5 秒后,移开本生灯 5±0.5 秒,重复此动作五次,在第五次燃烧后移开并记录自燃时间及火焰熄灭后炽红时间。



图:UL 94-5V试验 2阶段


在上述实验中,实验样条为国标的标准上指定的长130±3mm,宽13.0±0.3mm,厚3.0±0.2mm。





03
UL94等级评判标准

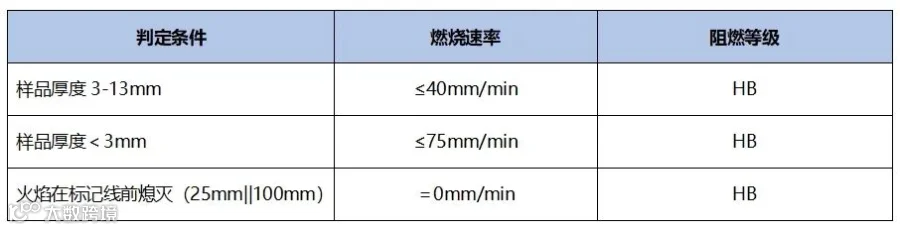

    HB等级



HB是UL94标准中最低的阻燃等级。要求对于3-13mm厚的样品,燃烧速度小于40mm/min;小于3mm厚的样品,燃烧速度小于75mm/min;或者在100mm的标志前熄灭。

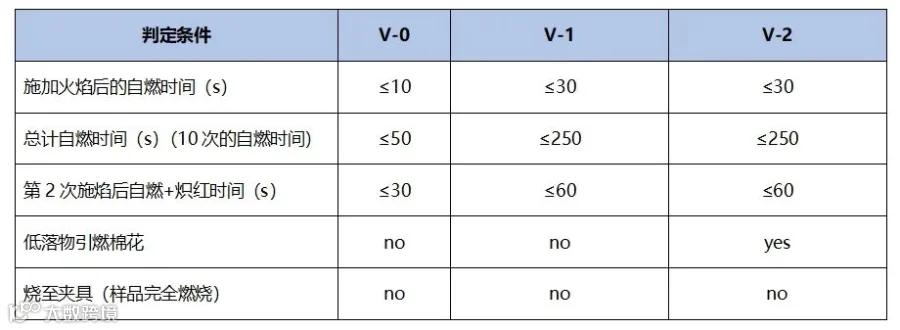

    V等级



V-2:对样品进行两次10秒的燃烧测试后,余焰&余燃在60秒内熄灭。滴落的微粒可点燃棉花。


V-1:对样品进行两次10秒的燃烧测试后,余焰&余燃在60秒内熄灭。滴落的微粒不可点燃棉花。


V-0:对样品进行两次10秒的燃烧测试后,余焰&余燃在30秒内熄灭。滴落的微粒不可点燃棉花。




    5V等级



5VB:对样品进行五次5秒的燃烧测试后,余焰&余燃在60 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品允许被烧穿。


5VA:对样品进行五次5秒的燃烧测试后,余焰&余燃在30 秒内熄灭。滴落的微粒不可点燃棉花。对于块状样品不允许被烧穿。






04

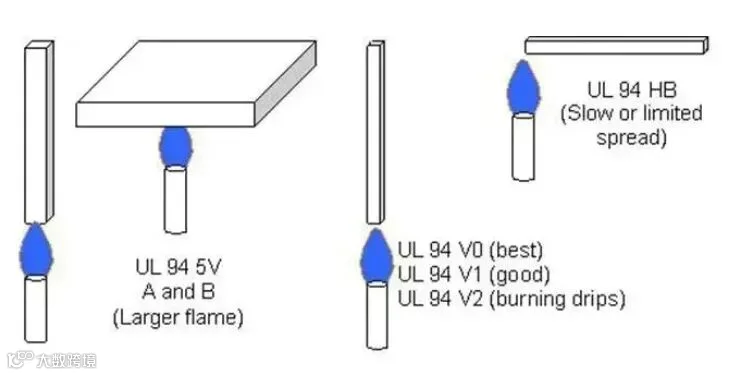

三个测试层级
























  • 20mm火焰,判定结果HB,V-0,V-1或V-2的等级。


  • 125mm火焰,判定结果5V-A或5V-B的等级。


  • 20mm火焰针对薄材料,判定结果VTM-0,VTM-1或VTM-2的等级。



V等级需要5个样品,HB只需要3个。当开始以V测试但若材料在前2个样品显示出不良特性时可以使用所剩下的第3个样品转换测试到HB。


当材料测试成为V-0时,该材料可以接着用125mm火焰测试看看5V-A或5V-B等级之可能性。但是仅有在该材料通过V-0等级时才可以施行该5V测试


需要注意的是若材料很薄,则不能按照任何V等级测试,因为材料在火焰的热度中会"飘动",该材料应该被当成一个薄材料以VTM测试程序来测试。同样的,仅有在该材料没通过或无法依据V测试程序适当的测试时,才可以施行VTM测试。




05
UL黄卡参数解读

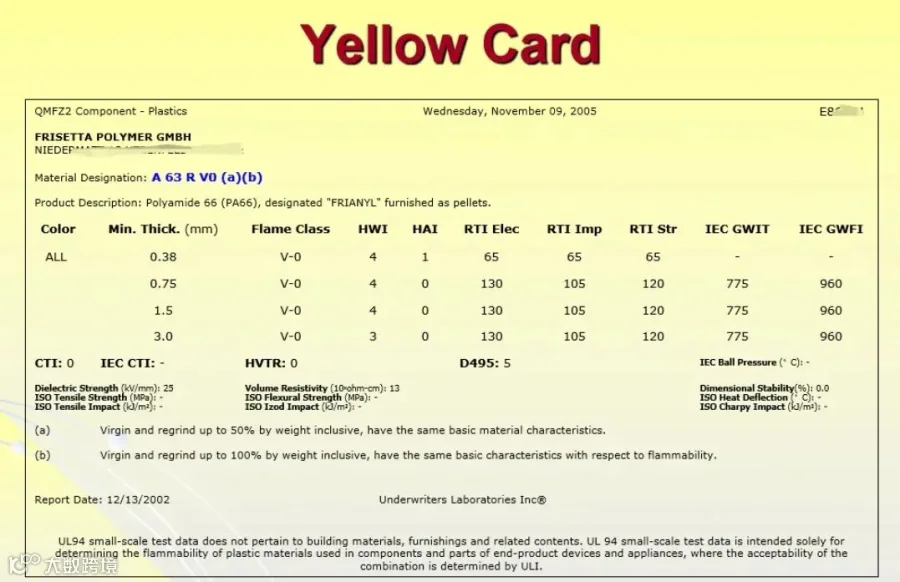

材料通过UL认证后,可通过编号在UL官网查询材料黄卡。根据黄卡,可查询到材料颜色、厚度、可达到什么阻燃等级等信息。黄卡示意如下:




在电子电器、电线电缆、电路元器件行业,很多材料都需要提供UL黄卡。

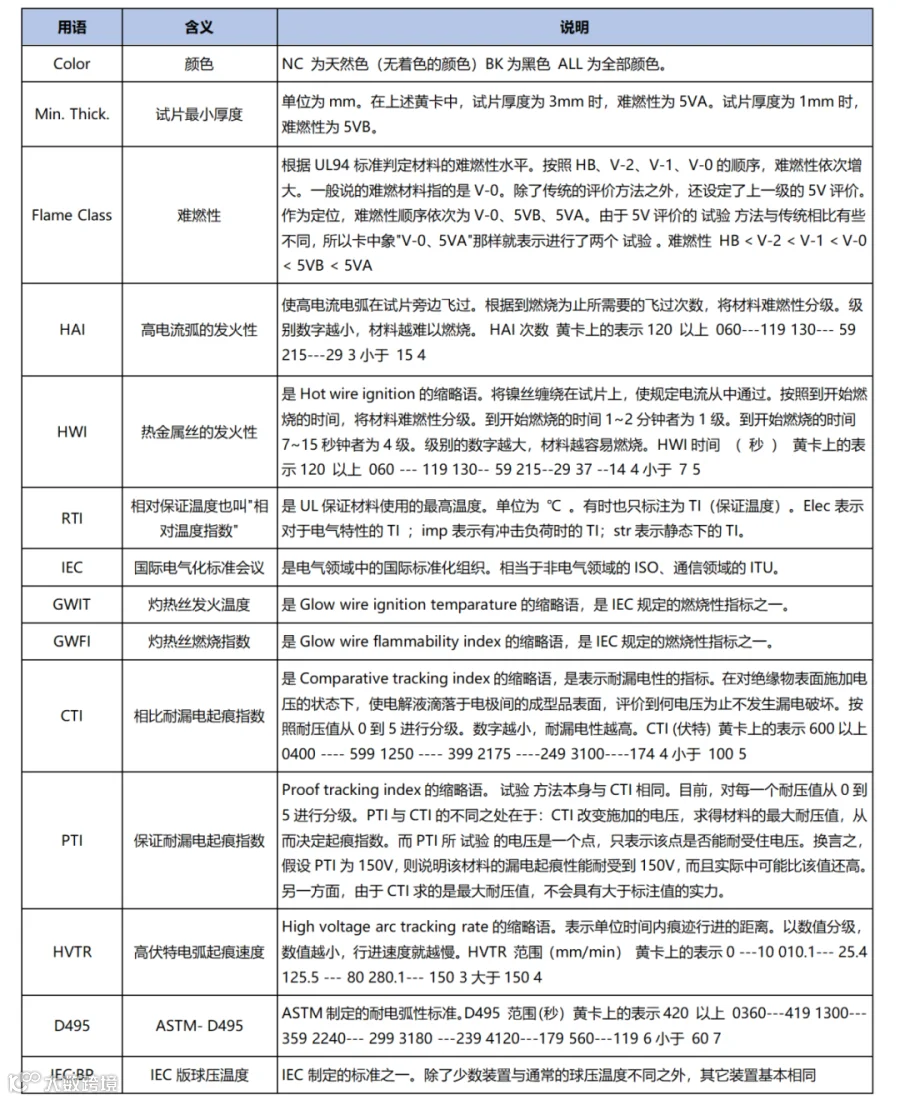

UL黄卡包含以下8个重要指标特性:厚薄度、防火等级、相对温度指数(RTI)、热导线熔化率(HWI),这些是属于物理特性;高电流熔化率(HAI)、高电压沿路径比率(HVTR)、耐电弧阻抗(D495) 及比较路径指数(CTI),这些是属于电气特性。
