当电动汽车加速时，当5G基站传输海量数据时，当太阳能电站高效发电时——你可能不知道，这些场景背后都藏着一块神秘材料：**碳化硅（SiC）**。它被称为第三代半导体的“扛把子”，正以颠覆者的姿态改写半导体行业的游戏规则。今天，我们带你揭开它的硬核面纱！

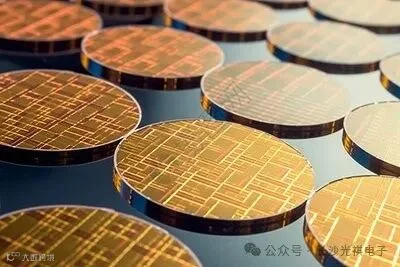

注：图片来源于网络
一、碳化硅：从“工业牙齿”到“半导体新贵”
碳化硅并非新事物。早在1893年，它就被用作砂轮、磨料的“工业牙齿”，但直到近十年，人们才挖掘出它在半导体领域的逆天潜力。
与传统的硅（Si）相比，碳化硅拥有三大“超能力”：
1. **耐高压**：击穿电场强度是硅的10倍，轻松扛住上千伏电压；
2. **耐高温**：工作温度可达600℃以上，无需复杂散热；
3. **高效能**：能量损耗降低70%，让设备更小、更快、更省电。
这种“六边形战士”属性，让它成为高温、高频、高压场景的“天选之材”。
二、碳化硅的“战场”：从电动汽车到太空探索
**1. 电动汽车：续航焦虑的终结者**
碳化硅最耀眼的舞台是新能源汽车。特斯拉Model 3率先采用碳化硅逆变器，将续航提升5%-10%；比亚迪、蔚来等车企紧随其后。碳化硅电机控制器体积缩小80%，充电速度翻倍，未来“充电5分钟，续航200公里”不再是梦。
**2. 5G基站：让信号“零延迟”**
5G通信需要处理高频信号，传统硅基器件效率低下。碳化硅功率器件可将基站能耗降低30%，同时支持毫米波传输。华为、爱立信已将其用于核心射频组件。
**3. 光伏与储能：绿色能源的“心脏”**
在光伏逆变器中，碳化硅器件能减少50%的能量损耗；在储能系统中，它让电能转换效率突破98%。全球光伏巨头如SolarEdge、阳光电源已全面拥抱碳化硅。
**4. 极端场景：上天下海的“特种兵”**
从航天器的电源控制系统，到深海钻探设备的耐高温芯片，再到高铁的超高压变流器，碳化硅正在突破人类科技的极限。

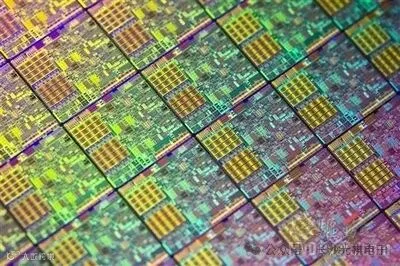

注：图片来源于网络
三、卡脖子还是弯道超车？中国碳化硅的机遇与挑战
碳化硅虽好，但全球竞争已白热化。
- **海外巨头垄断**：美国Wolfspeed、日本罗姆、德国英飞凌占据80%市场份额；
- **中国奋起直追**：天科合达、三安光电、华为哈勃等企业加速布局，2023年中国碳化硅产能激增300%；
- **痛点犹存**：晶圆良率低（仅50%）、成本高（是硅的5-10倍）、专利壁垒森严……
-**但危机即转机**：中国拥有全球最大的新能源汽车市场和5G基站需求，叠加政策扶持（如“十四五”第三代半导体专项），碳化硅或将成为国产芯片“换道超车”的关键赛道。
四、未来已来：碳化硅将如何重塑世界？
- **2025年**：全球碳化硅市场规模将突破100亿美元（Yole数据）；
- **2030年**：电动汽车中碳化硅渗透率或达50%，光伏、储能全面普及；
- **更远未来**：6G通信、量子计算、聚变能源……碳化硅或将成为人类突破“能源-算力”瓶颈的核心钥匙。

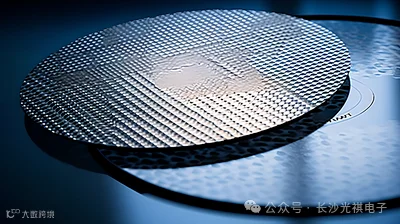

注：图片来源于网络
碳化硅的崛起，不仅是材料的胜利，更是一场能源效率的革命。它或许不会出现在你的手机里，但它正悄然推动着电动汽车、清洁能源、智能世界的未来。下一次当你按下充电桩的按钮，别忘了——这块“黑乎乎”的芯片，正在改变世界。
