同样的设备、同样的刀片、同样的材料，甚至同样的工艺参数——但别人的良率就是比你高出几个百分点。这究竟是天生的运气，还是藏着不可言说的秘密？
走进两家半导体封测厂，你可能会看到一个令人困惑的现象：
A厂的划片产线上，工程师们忙碌地调试参数、更换刀片、处理碎片；B厂的产线则平静如水，设备稳定运行，操作员悠闲地做着巡检。
表面上看，两家用的都是同一品牌的划片机，采购的刀片来自同一供应商，加工的也是类似的晶圆产品。但月报出来时，B厂的划片良率稳定在99.5%以上，而A厂却在97%左右徘徊。
两个百分点的差距，对于月产数万片晶圆的工厂来说，意味着每年数百万美元的利润差异。
今天，我们不谈那些写在工艺规范里的标准参数，而是要揭开那些隐藏在表象之下，真正决定良率高低的“隐形变量”。
魔鬼藏在细节里：那些被忽略的“微小”差异

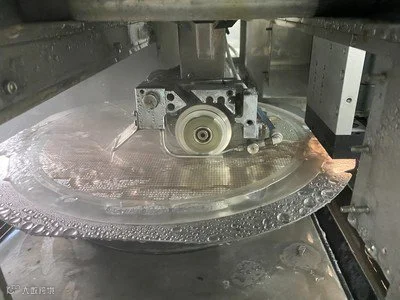

案例：两家工厂，同款冷却系统
A厂：冷却水温度设定为22℃，流量2L/min，压力0.25MPa——完全符合设备手册要求。
B厂：同样是22℃，但他们发现，当环境温度变化时，冷却水管路在车间内暴露的部分会受气温影响，导致实际到达切割点的水温波动达±2℃。于是他们在靠近切割区域的位置加装了一个小型恒温装置，将水温波动控制在±0.5℃以内。
结果差异：B厂的刀片寿命比A厂长25%，崩边尺寸标准差小40%。
为什么？
超薄晶圆对热冲击极为敏感。±2℃的温差看似微小，但在高速旋转的刀片与晶圆接触的瞬间，足以在材料内部产生热应力，诱发微裂纹。这些裂纹在后续扩膜或封装过程中可能扩展，导致芯片失效。
值得反思的问题：您的冷却系统，是否真的如您想象的那样稳定？
数据不是用来记录的，是用来决策的
案例：刀片更换时机的选择
A厂：按照刀片供应商建议的“标准寿命”——每切割500米更换一次刀片。无论实际磨损状态如何，到点就换。
B厂：为每片刀建立“电子档案”，记录切割米数、材料类型、主轴负载变化曲线、声发射信号特征。通过分析历史数据，他们发现：
对于普通硅片，刀片寿命可达650米
对于带金属层的晶圆，刀片在450米后磨损加速
主轴负载上升20%是刀片失效的前兆
基于这些洞察，他们实施预测性更换——根据实时监测信号，在刀片即将失效但尚未造成质量问题的时刻更换，而非机械地按米数更换。
结果差异：B厂的刀片利用率提升30%，同时因刀片磨损导致的划片缺陷减少40%。
值得反思的问题：您的设备每天产生海量数据，您用它们做了什么？
划片不是孤岛：前后道工艺的隐形影响
案例：来自减薄工序的“地雷”
A厂和B厂同时接收了一批来自同一晶圆厂的6英寸碳化硅晶圆。A厂的划片良率突然从92%跌至85%，而B厂却保持稳定。
排查发现：这批晶圆在减薄工序中，因研磨参数微调，导致背面损伤层深度比常规深了2μm。这2μm的损伤层，在划片时成为裂纹的“种子”，一触即发。
B厂之所以未受影响，是因为他们与减薄工序建立了质量联动机制——每次减薄参数调整，都会同步通报划片团队；划片团队会提前准备应对方案，如调整第一刀切割深度，确保切穿损伤层。
结果差异：B厂的良率稳定性远高于A厂。
值得反思的问题：您的划片工序，是否与其他工序建立了双向的信息通道？
人的因素：操作员的“手感”与“眼力”
案例：贴膜工艺的微妙差异
A厂：新员工按照SOP操作贴膜机，参数全部自动，自认为万无一失。
B厂：老员工在贴膜前，会多做一个动作——用无尘布蘸取少量异丙醇轻轻擦拭晶圆边缘，然后用气枪吹干。这个动作不在SOP里，但能去除边缘的微小颗粒，确保膜与晶圆紧密贴合。
贴膜完成后，B厂员工还会在显微镜下快速抽检边缘贴合状态，发现气泡或褶皱立即重贴。
结果差异：B厂因贴膜不良导致的切割飞片率仅为A厂的1/3。
值得反思的问题：您的操作员，是被动执行者，还是主动思考者？
持续改进的文化：满足于达标还是追求卓越？
案例：质量目标的不同定义
A厂：划片良率目标设定为97%，达成即可。工程师的主要精力放在处理异常、救火上。
B厂：良率目标同样是97%，但他们的关注点是“那3%的不良去了哪里”。每周的质量分析会上，每一片不良晶圆都会被追溯原因，从材料批次、设备状态、操作人员到工艺参数，形成完整的因果链。
更重要的是，他们不仅分析自己的不良，还主动对标行业标杆——为什么别人的良率能到99%？他们的刀片寿命为什么更长？他们的崩边控制为什么更好？
结果差异：三年后，A厂良率仍在97%徘徊，B厂已突破99%。
值得反思的问题：您的团队，是在“管理问题”，还是在“解决问题”？
设备的“隐性能力”：看不见的维护与校准
案例：主轴状态的天壤之别
A厂：按照设备手册，每半年进行一次主轴预防性维护。
B厂：除了定期维护，他们还引入了主轴状态在线监测系统，实时跟踪振动频谱、温度变化和热膨胀位移。发现异常趋势时，不等故障发生就安排维护。
某次监测数据显示，主轴振动在2kHz频段持续上升，虽然尚未超标，但B厂果断安排停机检查，发现主轴轴承已有轻微磨损，及时更换避免了后续可能的大规模品质事故。
结果差异：B厂因主轴问题导致的切割异常事件为零，而A厂每年都会遇到2-3次。
值得反思的问题：您的设备，是否只是“能用”，还是始终处于“最优状态”？
良率的差异，是系统能力的差异
回到标题的问题：同样是划片，为什么他家的良率总比你高？
答案渐渐清晰：良率的差异，不是单一因素的差异，而是整个系统能力的差异。
它体现在：
对细节的极致关注，哪怕是一个±2℃的水温波动
对数据的深度挖掘，而非仅仅记录和存档
与前后工序的协同，而非孤立地看待划片
对人的培养和赋能，而非简单的SOP执行
对持续改进的坚持，而非满足于达标
当您下次看到竞争对手的良率报告时，不妨问问自己：我们是在用同样的设备、同样的材料，但我们是否在用同样的思维方式和执行标准？
某国内领先的功率器件制造商，曾面临一个棘手的难题：同样是切割4H-SiC晶圆，他们的良率始终比国际竞争对手低3-5个百分点。同样的设备、同样的刀片、同样的检测标准，差异从何而来？
他们组织了一个跨部门攻关团队，花了三个月时间，从冷却水温度稳定性、贴膜工艺标准化、减薄-划片协同、主轴状态监测、刀片更换策略、操作员培训体系六个维度进行全面优化。
六个月后，他们的划片良率从91%提升至96.5%，年节约成本超过800万元。项目负责人总结道：“差距不在天上，就在眼前那些我们习以为常的细节里。”
您的产线是否也遇到了良率瓶颈？欢迎联系我们，获取专业的划片工艺诊断与优化服务。
我们将为您提供：
全流程工艺审计：从晶圆接收到切割完成，找出您的隐性损失点
对标分析：与行业最佳实践对标，定位差距
系统性优化方案：不止于参数，涵盖设备、人员、流程、协同
