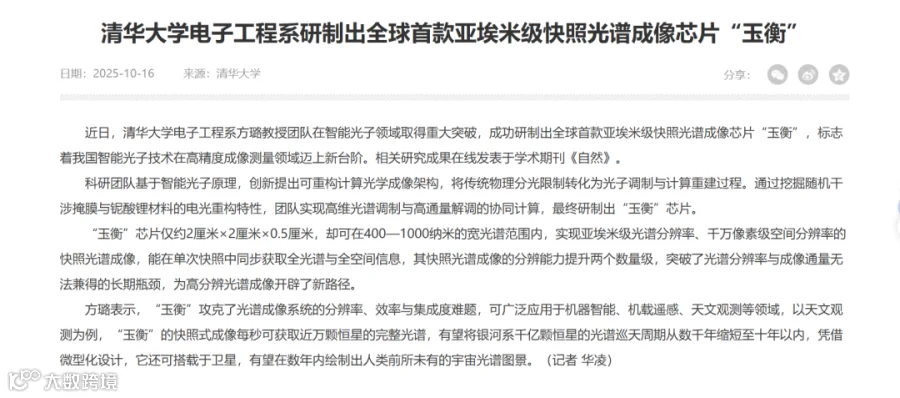

清华大学电子工程系方璐教授团队成功研制出全球首款亚埃米级快照光谱成像芯片“玉衡”,这项突破性研究成果已发表于国际顶级期刊《自然》,标志着我国在智能光子技术领域迈入世界前沿。

光谱记录着光在不同波长下的强度变化,揭示了物质与光的相互作用,是解析成分、结构与特性的“光学密钥”。然而,自从1666年牛顿用棱镜将白光分解成七彩光谱以来,传统光谱测量一直受限于分光采集与固化结构,光谱分辨率与成像通量之间长期存在固有矛盾,成为困扰科学界久未破解的难题-

这一僵局如今被中国科研团队打破。

 技术突破:从“跟随”到“引领”

传统光谱成像技术面临着一个看似不可调和的矛盾:想要提高光谱分辨率,就不得不牺牲成像通量;而要增加成像通量,又必须降低分辨率-这一瓶颈制约了科学研究的深入

面对这一世界性难题,清华大学电子工程系方璐教授课题组另辟蹊径,首创了可重构计算光学成像架构-

这一革命性架构将物理分光限制转化为光子调制与重建过程,挖掘随机干涉掩膜与铌酸锂材料的电光重构特性,实现了高维光谱调制与高通量解调的协同计算。-。

基于这一创新架构,团队成功研制出高分辨光谱成像芯片“玉衡”。这款芯片无需在波长维度牺牲通量,每个像素均可获取完整光谱信息,快照光谱成像的分辨能力提升两个数量级,一举突破了光谱分辨率与成像通量无法兼得的长期瓶颈

 性能卓越:小体积,大能量

与体型庞大、采集缓慢的传统高分辨光谱装置不同,“玉衡”芯片仅约2厘米 × 2厘米 × 0.5厘米,小巧得可以轻松放置在指尖上。

在这方寸之间,“玉衡”芯片却拥有惊人的性能表现:

  • 超凡分辨率:在400-1000纳米的宽光谱范围内,实现了亚埃米级光谱分辨率、千万像素级空间分辨率

  • 高速成像:具备88 Hz的快照光谱成像能力,能在单次快照中同步获取全光谱与全空间信息

  • 卓越能力:其快照光谱成像的分辨能力高达12,000,比传统技术提升两个数量级

“玉衡”芯片的性能指标令人瞩目。亚埃米级的分辨率意味着它能分辨出极其细微的光谱特征,对于精密物质分析具有重要意义。

而快照成像能力则使它能够捕获动态过程,为实时监测和分析提供了可能。

 创新架构:跨界融合,独辟蹊径

“玉衡”芯片的诞生是多学科交叉融合的成果,融合了人工智能、物理光学、集成光子学和材料科学等多个领域

团队提出的可重构计算光学成像架构是这一突破的核心

该架构不再依赖传统的物理分光原理,而是通过光子调制与计算重建的新路径

团队利用铌酸锂材料的电光重构特性,结合随机干涉掩膜,实现了对光信号的高维调制

然后通过先进的重建算法,从调制后的信号中还原出高分辨率的光谱信息。这种“物理调制+算法重建”的方式,绕过了传统技术路线面临的根本性限制。

这种创新架构不仅解决了光谱成像的长期难题,更重要的是开创了一条全新的技术路径,为我国在高端芯片领域实现换道超车提供了可能。

 应用广阔:从宇宙星辰到工业检测

“玉衡”芯片攻克了光谱成像系统的分辨率、效率与集成度三大难题,其应用前景十分广阔

天文探测:“玉衡”的快照式成像每秒可获取近万颗恒星的完整光谱,有望将银河系千亿颗恒星的光谱巡天周期从数千年缩短至十年以内。凭借微型化设计,它可搭载于卫星,绘制出前所未见的宇宙光谱图景-

  • 地球科学:在机载遥感领域,“玉衡”芯片可用于环境监测、资源勘探和灾害评估。其高光谱分辨率能够识别出地物的细微特征,为地球科学研究提供宝贵数据。

  • 工业智能:在机器视觉和工业检测中,“玉衡”可实现对物质成分的快速识别与分析,提升生产流程的智能化水平和产品质量控制精度。

  • 基础科研:该芯片还可应用于材料科学、生命科学等领域,为科研人员提供新的观测工具,有望推动基础科学研究的突破。

目前,课题组正基于原理样片,加速工程化样机与系统级优化。“玉衡”芯片将在10.4米口径加那利大型望远镜上进行测试应用,有望为暗物质、黑洞等基础物理前沿研究提供新视野-

 战略意义:自主创新,突破困局

在全球半导体竞争日益激烈的背景下,“玉衡”芯片的成功研制具有深远的战略意义。

这款芯片是全球首款亚埃米级快照光谱成像芯片,标志着我国智能光子技术在高精度成像测量领域迈上新台阶。

这一成就展示了中国科研团队的自主创新能力。面对技术封锁和出口限制,中国团队没有沿着别人的技术路线追赶,而是通过原创性的架构创新,开辟了一条全新的技术路径-

方璐教授团队的成功也体现了基础研究与工程技术深度融合的重要性。这项研究得到了国家自然科学基金重大科研仪器项目及科学探索奖的支持,表明国家层面对于原始创新的支持正在结出硕果。

“玉衡”芯片的突破,不仅是单一技术产品的成功,更展现了我国在芯片领域从跟随到引领的战略转变

通过在光子芯片等新兴领域的布局,中国正逐步改变在芯片领域被动应对的局面。-。

 未来展望:以光为钥,校衡天地

“玉衡”之名,源自《尚书·舜典》中的“在璿玑玉衡,以齐七政”。古人以“玉衡”校定日月星辰的运行秩序,而今,科学家以同名之芯,校衡光的频谱与宇宙的奥秘-

随着“玉衡”芯片从实验室走向实际应用,高分辨光谱获取范式将迎来持续变革

未来,以“玉衡”为代表的计算光谱成像技术,将以更小的体积、更高的分辨力、更广的应用边界,为材料科学、地球科学、天文科学开拓新的光谱天地

这项技术的突破,也体现了从硬件创新到算法重构的系统性创新思路。正如方璐教授所言,团队提出了可重构计算光学成像架构,将物理分光限制转化为光子调制与重建过程-

这种创新思维,对于解决其他领域的技术难题同样具有借鉴意义。

“凭借微型化设计,‘玉衡’还可搭载于卫星,有望在数年内绘制出人类前所未见的宇宙光谱图景。”方璐教授描绘着未来的可能性。这片仅2厘米见方的芯片,不仅装载着星河奥秘,更承载着中国科研从追赶到引领的壮志雄心。

十年磨一剑,中国科学家正以匠心与创新,在方寸芯片上刻写着自己的答案。
