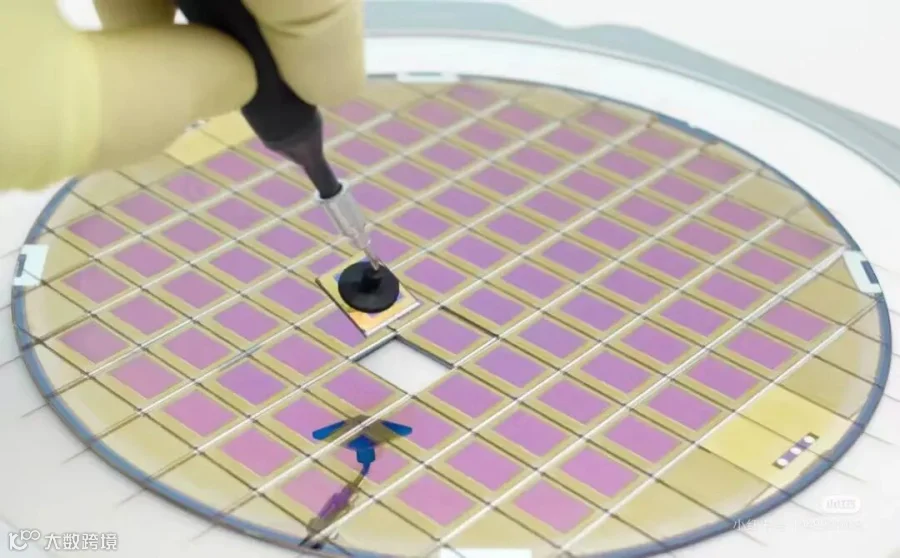

目前，行业内主流的晶圆切割工艺各有千秋，适用于不同的生产需求：
传统刀片切割：稳扎稳打的“老将”
这是晶圆切割领域应用广泛的传统工艺，主要采用金刚石刀片或砂轮等硬质工具，通过高速旋转并施加压力的方式，将晶圆切割成目标尺寸。该方法凭借较快的切割速度，能够高效满足大规模量产需求，但其弊端也较为明显，切割过程中易产生显著的切割缺陷，同时会导致晶圆表面粗糙度增加，影响后续加工精度。
优点：
成本低，技术成熟，适用于硅基等传统材料。
切割速度快，适合大批量生产。
缺点：机械应力易导致芯片边缘微裂纹，良率受限。
不适用于超薄晶圆或脆性材料（如GaN、玻璃）。
应用：中低端消费电子芯片、存储器等。
激光切割：高精度“光刃”
作为一种非接触式切割技术，激光切割法利用激光器产生的高能激光束对晶圆进行加工。凭借其高精度、低缺陷率以及优异的表面质量，该方法尤其适用于对芯片制造精度和品质要求严苛的场景。然而，激光切割设备高昂的购置成本以及对操作人员专业技术的高要求，使其在大规模工业化生产中面临一定限制。一般工艺上要求切割道不存在金属。
优点：
精度高（可达微米级），无机械应力，良率提升。
可切割复杂形状，兼容陶瓷、化合物半导体等新材料。
缺点：设备成本高，热影响区可能损伤芯片结构。
切割速度较慢，需优化参数避免材料碳化。
应用：高端处理器、5G射频芯片、MicroLED等。
水导激光切割：刚柔并济的“黑马”
优点：
几乎无热影响，切面光滑，适用于敏感材料。
水柱可及时清除碎屑，提升切割质量。
挑战：设备维护复杂，水资源消耗需优化。
应用：柔性电子、OLED显示面板切割。
等离子切割：化学“蚀刻术”
采用高能离子束对晶圆进行切割的技术，能够实现无损伤、高精度的切割效果，避免了切割缺陷和表面粗糙问题的产生，是高端芯片制造的理想选择。但由于设备结构复杂、运行成本高昂，目前该方法主要应用于对产品质量要求极高的特殊生产场景。
优点：
无物理接触，无应力，适合超精细芯片（如MEMS）。
可同时处理多层堆叠结构。
缺点：工艺复杂，成本高昂，量产速度较慢。
应用：生物医疗传感器、航空航天芯片。隐形激光切割（Stealth Dicing）：黑科技“内功”
使用超短脉冲激光（如皮秒或飞秒激光），波长通常为红外（如1064nm），通过光学系统将激光束聚焦于晶圆内部（而非表面），焦点深度根据晶圆厚度调整（如50-200μm）。激光能量被控制在略高于材料改性阈值但低于烧蚀阈值，使材料在焦点区域发生非线性吸收，形成微米级的改性层（改性的本质是晶格结构破坏或非晶化），而表面和周围区域几乎不受影响。沿预设切割道（Dicing Street）在晶圆内部连续形成水平或垂直的改性层（取决于芯片形状），改性层间距可精确到几微米。优点：
零碎屑、无热损伤，完美保留芯片表面结构。
支持超薄晶圆（<50μm）切割，效率极高。
技术难点：需精准控制激光波长和聚焦深度。
应用：CIS图像传感器、车用芯片等高端领域。
技术对比：如何选择最佳方案？
参数 刀片切割 激光切割 隐形切割 等离子切割 水导激光 精度 中 高 极高 极高 高 成本 低 中高 高 极高 高 适用材料 硅基 多元化 超薄晶圆 复杂结构 敏感材料 良率 85%-90% 90%-95% >98% >95% 95%-97% 行业趋势：向“更薄、更小、更智能”演进
复合工艺兴起：如先刀片开槽再激光精切，兼顾效率与质量。
DBG/SDBG技术：先切割后减薄（Dicing Before Grinding），破解超薄晶圆难题。
智能化升级：AI实时监控切割参数，动态调整激光能量与路径。
从“硬碰硬”的刀片到“无影剑”般的激光，晶圆切割技术的进化史，正是半导体行业追求极致效率与精度的缩影。未来，随着3D封装、Chiplet技术的普及，切割工艺还将面临更大挑战。哪项技术能成为下一代主流？欢迎在评论区分享你的见解！
