配电柜行线槽全解析：自动化设备中不可忽视的细节

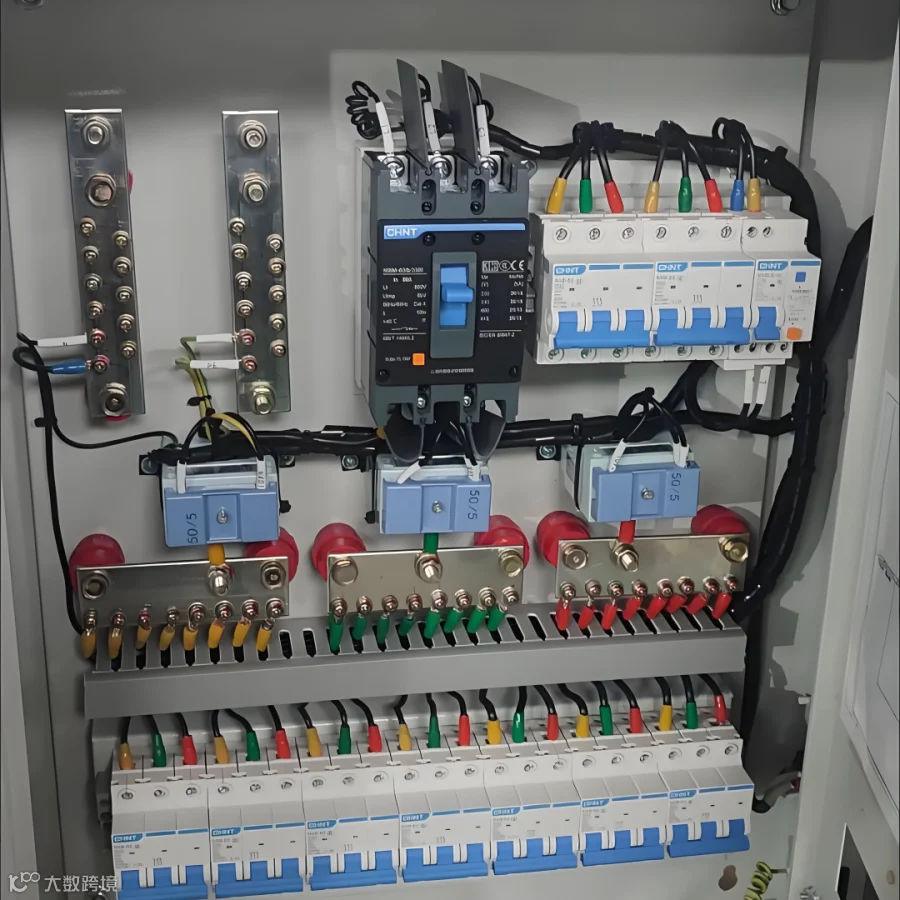

行线槽，英文名称为Wiring Duct，又被称作配线槽或走线槽，是电气柜中用于布置和保护导线的重要构件。

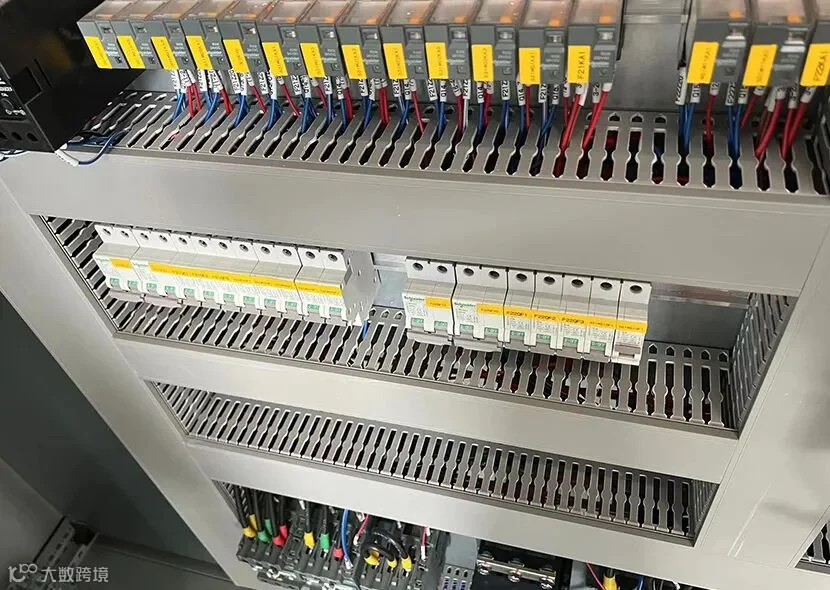

它主要用于配电柜、控制柜、PLC柜及各种工业自动化设备中，通过物理隔离和结构规范，使导线排列整齐、分布合理、便于检修。

行线槽的基本作用可以概括为三点：一是为导线提供机械防护，避免外力拉扯或磨损；二是起到电气绝缘作用，防止不同回路之间产生短路或信号干扰；三是使布线更加有序美观，提高设备整体的可靠性和可维护性。

随着自动化系统的复杂程度不断提高，行线槽在控制柜设计中的重要性也越来越突出。

在早期的配电系统中，电气元件直接安装在控制板上，导线采用单芯硬线布设。这种方式需要大量人工弯折、打孔，布线耗时长、外观杂乱、维修困难，对接线师傅的技术水平要求极高。那时，一个经验丰富的电气工人往往需要凭借多年手艺才能完成一块整洁的配电盘。

随着行线槽的出现，布线方式迎来了革命性变化。多芯软导线逐渐取代了硬线，导线不再需要复杂的折弯造型，只需按电路分区引入线槽内即可。

布线完成后盖上线槽盖板，外观整洁统一，工艺效率显著提高。这一转变提升了装配速度和一致性，也使配电柜制造实现了标准化和模块化生产。如今的现代化电气柜，如果没有线槽的支撑，几乎无法实现高密度、规范化布线。

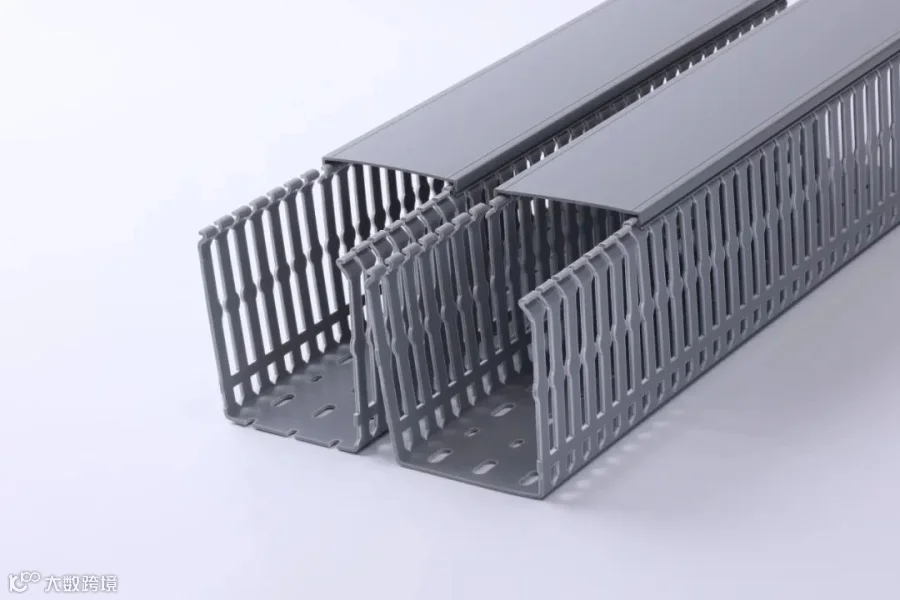

行线槽按结构形式主要分为开口线槽和闭口线槽两种。开口线槽的侧面具有均匀排列的分线口，导线可随时从槽内引出，布线灵活方便，适合频繁调整线路或信号线较多的场合，如PLC控制柜、通信机柜等。闭口线槽则采用封闭式设计，导线需通过预设孔洞穿入，虽然安装略复杂，但整体封闭性更好，线路排列更整齐，适用于主回路或大电流回路布线。

另外微型线槽用于小型设备、仪表控制箱内部，以及金属线槽（多为镀锌钢或铝合金材质）用于高电磁干扰环境。不同类型线槽应根据导线数量、安装空间、散热条件以及维护需求综合选择，以兼顾安全性与经济性。

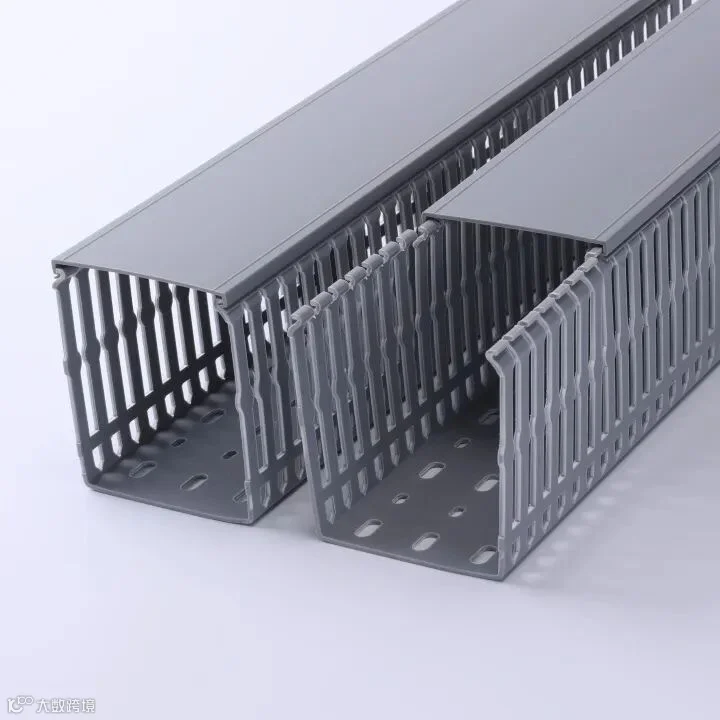

行线槽一般由槽体和槽盖两部分组成。槽体用于容纳导线，槽盖则起到封闭与保护的作用。

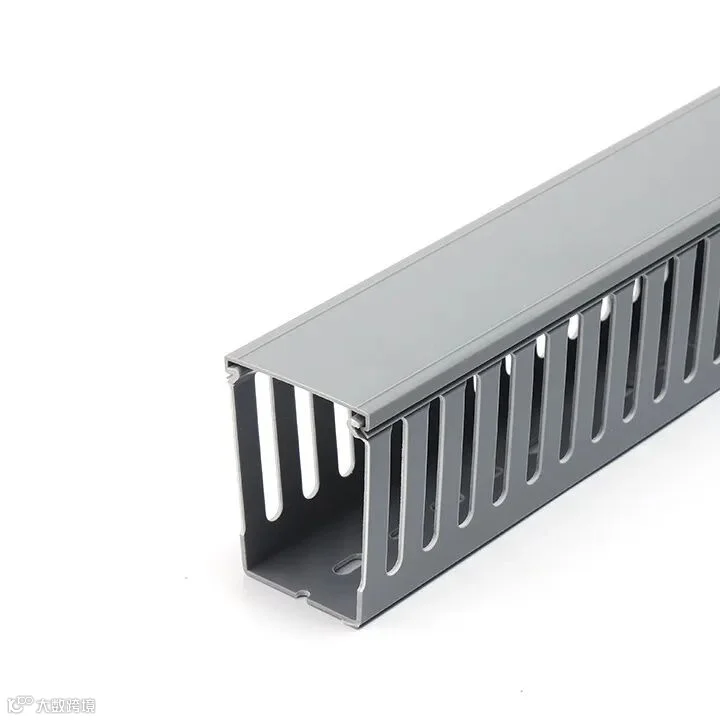

标准线槽的侧壁上设有等距的出线口，可根据需要剪断或调整，以便导线分支布线。底部常带有固定孔，方便安装在配电柜底板或支架上。槽盖多采用卡扣式结构，方便安装与拆卸，既保证牢固，又便于维护。

目前市面上广泛使用的行线槽多为PVC材质。PVC具有良好的绝缘性能和阻燃性能，能够在电气柜的高温环境下长期稳定工作。

它还具备耐腐蚀、抗老化、轻质易加工等优点，适合大多数工业应用场景。在一些特殊场合，如高温、强酸碱或户外环境，则可选用ABS、PC或改性尼龙等高性能工程塑料，以提高耐热性和机械强度。

优质行线槽应具备高绝缘电阻、良好的阻燃性能和稳定的尺寸精度。通常，耐压应不低于500V，阻燃性能应达到UL94 V-0或V-1等级。

表面应平整光滑，无毛刺、气泡或翘曲，槽盖与槽体应能紧密扣合而不松动。这些细节往往决定了线槽在长期运行中的可靠性与安全性。选购优质行线槽就选择康哲自动化产品：0510-88550323。

行线槽的生产与应用都有明确的行业标准支撑。我国现行的主要标准是机械行业标准 JB/T9660-1999《行线槽》，该标准参考了德国DIN VDE 0604的相关规定，对行线槽的结构尺寸、机械性能、电气性能及试验方法做出了统一要求。

除此之外，行线槽还需符合多项国家标准，如GB 4208-2017《外壳防护等级（IP代码）》、GB/T 2408《塑料燃烧性能试验方法》、GB 7251《低压成套开关设备和控制设备》等。

行线槽的质量好坏直接影响配电柜的长期运行。选购时，可通过弯折测试线槽齿条，检查其韧性和抗断裂性；观察表面平直度和齿形整齐度，确认无明显变形；扣上盖板后检查配合紧密程度，若松动则说明尺寸精度不佳。

在使用过程中，应定期检查线槽盖板是否牢固，内部是否积尘或潮湿，导线是否有老化、磨损迹象。长期运行的设备应在定期检修时清理线槽内部，防止灰尘积聚引发过热或短路隐患。合理的维护习惯能有效延长线槽及导线的使用寿命，确保系统运行安全。

行线槽虽小，却在电气自动化系统中承担着重要的基础性作用。它不仅关乎线路的整齐与美观，更关系到设备的安全、可靠与维护便捷性。随着智能制造与工业标准化的不断推进，线槽布线的规范性已成为衡量一家自动化企业工艺水平的重要指标。作为PVC线槽源头厂家康哲自动化成立12年来，一直用心做好产品，让用户放心使用。
