马栏山湖南创意设计总部大厦A栋工程PC构件安装纪实
前言
马栏山湖南创意设计总部大厦 A栋工程，由湖南省第五工程有限公司承建，采用EMPC总承包模式。该项目建筑总高度68.4m，地上16层，地下2层，总建筑面积12525.20㎡；结构加强层采用全现浇结构，加强层以上采用装配整体式结构。包括PC柱、叠合梁、桁架叠合楼板、PC楼梯、共轴承插型PC一体化卫生间、PC管道井、层叠式PC电梯井道，共计构件2817件，共计方量2904.27m³，装配率达到了79%。项目全流程高标准实现了绿色建筑示范、混凝土高层装配式示范、智慧建筑示范、BIM技术应用示范。马栏山湖南创意设计总部大厦工程位于长沙马栏山文化创意产业园滨河路与东二环交界处，该项目是湖南建工集团落实省委省政府“创新引领、开放崛起”战略、打造长沙“国家创新创意中心”、实现“北有中关村，南有马栏山”美好愿景的生动实践，建成后将成为城市公园里的文化孵化器，生态公园里的创意孵化基地。
作为省委省政府高度关注、重点推进的重大工程，项目建设时间任务紧、建设标准高、政治意义重大。在集团和五公司的大力支持下，五建筑工克服种种不利因素，周密谋划、科学部署，充分发挥国企服务社会经济建设的主要职能，尽锐出战。抱持“不获全胜不收兵”的雄心、集聚“咬定青山不放松”的信心、怀揣“挽起袖子加油干”的初心、谨守“不用扬鞭自奋蹄”的诚心，历时129天，圆满完成了马栏山湖南创意设计总部大厦A栋PC构件安装工程任务。
01
科学部署
有序推进各项施工任务

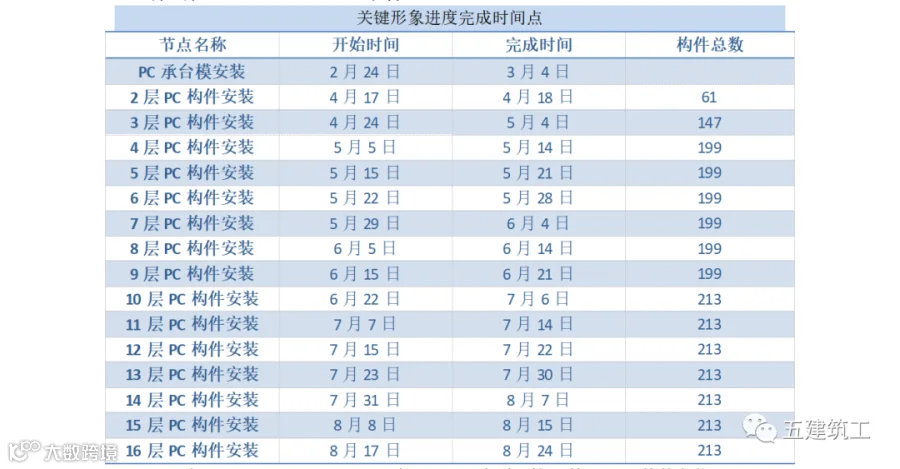

2020年8月24日，马栏山湖南创意设计总部大厦A栋顺利完成PC构件安装部分工程， 该项目PC装配率达到了79%，施工组织难度非常大，全体五建筑工人不辱使命、不负重托，涌现了一大批踏实奉献、闯关夺隘的新时代产业工人群体，在设计工艺、施工技术，PC构件生产和安装方面均达到了行业领先水准，在安全质量、项目进度、环境保护和职业健康等多方面取得了傲人的成绩：
·安全质量方面：0返工、0事故；
·项目进度方面：通过精细化管理，将79%装配率的装配整体式框架结构工程做到了近8天一层的速度，达到了行业一流的标准；
·环境保护和职业健康方面：装配式建筑工程减少了大部分现场拌制混凝土，从而减少了工程扬尘；大部分钢筋绑扎、焊接作业都在工厂机械制成，减少了现场钢筋工作业，工程全流程实现了绿色节能、减排环保，在保护环境卫生，改善工人工作条件上走在行业前列。
02
夙兴夜寐
攻坚克难完成构件安装
创新深化设计·

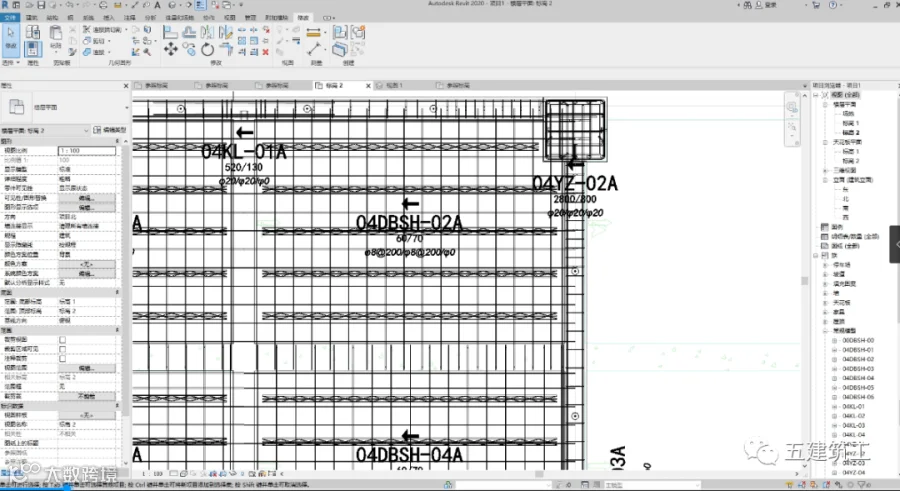

导出PC构件加工图·

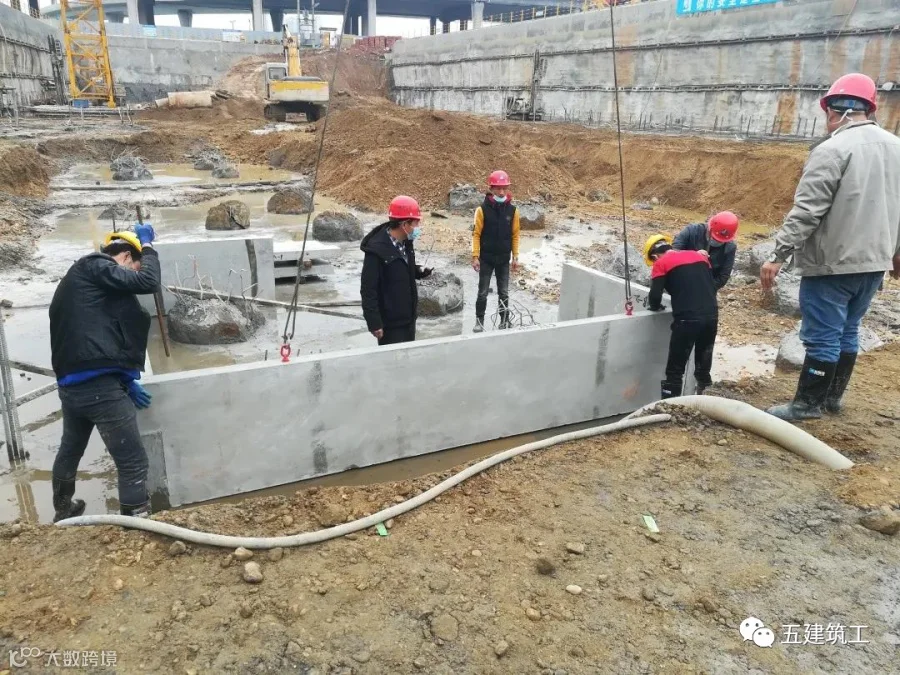

PC承台模安装·

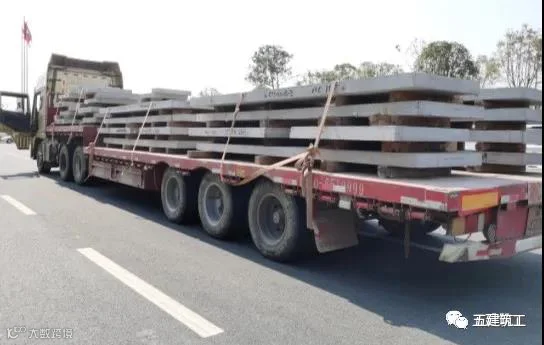

2020年2月24日，根据已完成的PC构件加工图，第一批PC承台模运至C栋基坑，项目部仅用4天时间即完成了C栋全部承台模支设，随后A栋PC承台模运抵现场完成安装；PC承台模的应用大大加快了项目进度，为项目在汛期前完成回填争取了宝贵的时间。
主要攻克难点：
在PC承台模设计过程中，为了加快承台拼装速度，设计时将连接口设计为上下插接型，在插口处留通长圆孔，插接口对齐后将钢筋插入固定，免去了螺栓连接、榫接等繁杂的安装操作。

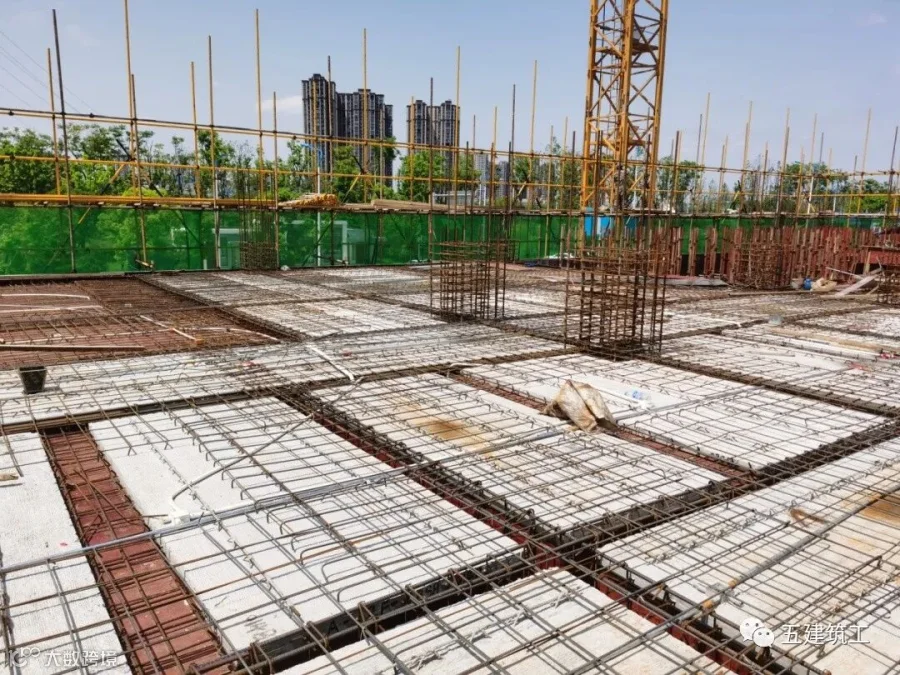

叠合板安装·
2020年4月17日，A栋完成了正负零混凝土浇筑，按照图纸要求，二层楼面板均为叠合楼板；现浇构件支模和钢筋绑扎完毕后，仅用时1天，于4月18日顺利完成了二层61块叠合楼板安装。
主要攻克难点：

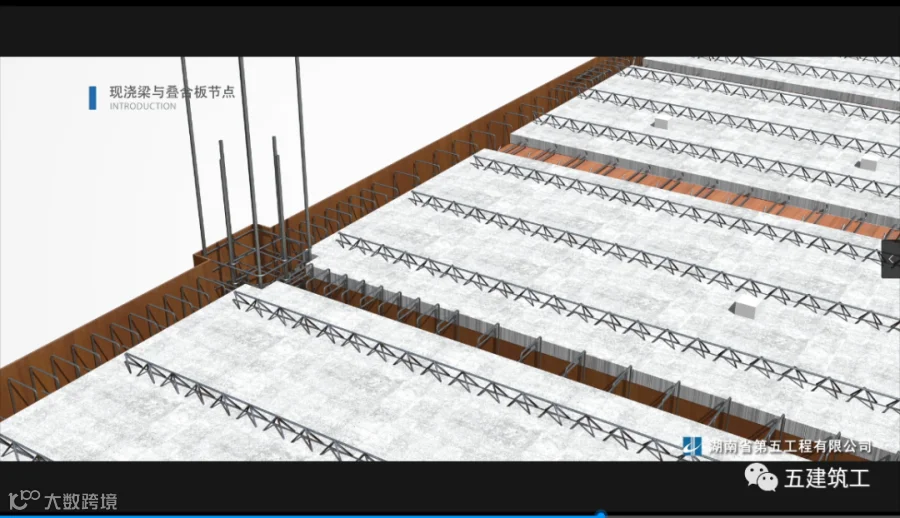

本项目2F叠合板与现浇梁连接，涉及到大量的工序交接问题，若协调不及时可能造成返工浪费；五建筑工与湖南五建积极配合，利用现场技术交底和三维技术交底，明确了现浇结构与PC结构搭接的施工方案，调整了模板支设方案、钢筋绑扎方案。
叠合梁安装·
2020年4月24日，三层叠合梁运至现场开始安装。安装前叠合梁伸出钢筋均已在BIM模型中进行过碰撞检查、吊装模拟等优化，并在现场采用了盘扣式脚手架作为叠合梁支撑，加快了叠合梁安装进度、提高了支架体系的可靠性；叠合梁安装过程十分顺利，仅用时2天天即完成了本层76根叠合梁的吊装。
主要攻克难点:
叠合梁锚固钢筋出筋避让是安装过程中容易出现问题的部分，在设计阶段，五建筑工利用BIM模型对出筋位置进行复核，避免了钢筋碰撞和互相干扰，利用BIM模拟吊装顺序，明确了先吊高梁、后吊矮梁、先吊面宽方向、后吊进深方向、从左至右、从上至下（图纸方向）等原则；深化设计师编制了初版吊装顺序后，安装团队根据吊装原则和现场实际调整完善成第二版吊装方案，第二版吊装方案经深化设计和安装团队共同确认后作为吊装的制度性规范。
其次，叠合梁吊装就位时的准确度较难控制，现场吊装团队设计出叠合梁采用盘扣式脚手架支撑，在梁的两端各设一横杆支撑，在横杆上固定两个钢管扣件作为限位的安装方法。通过该方法落位的叠合梁位置准确，只需用撬棍微调即可完成安装，避免了反复起吊落位造成的工时浪费。

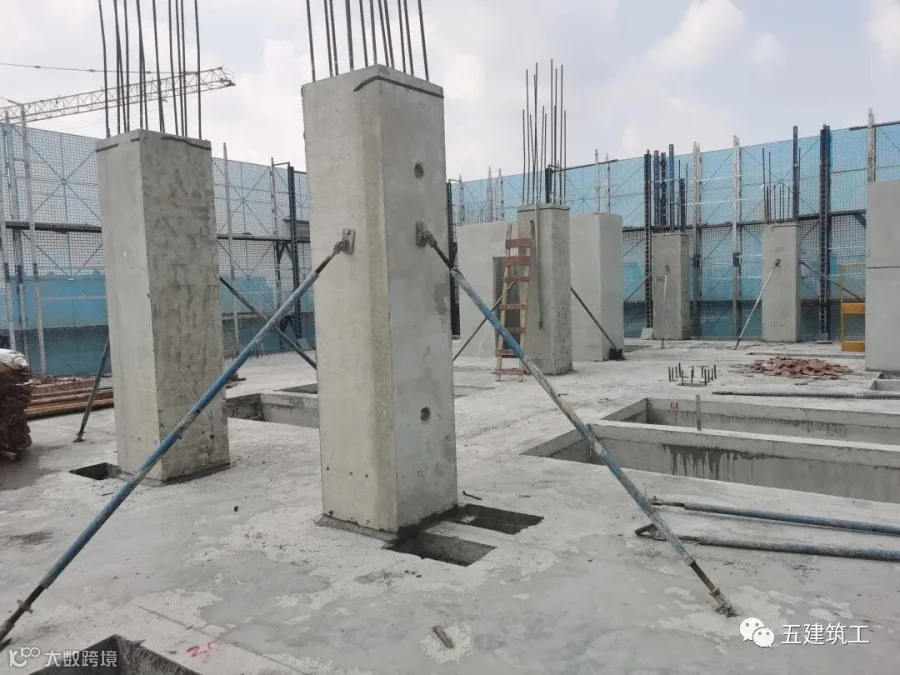

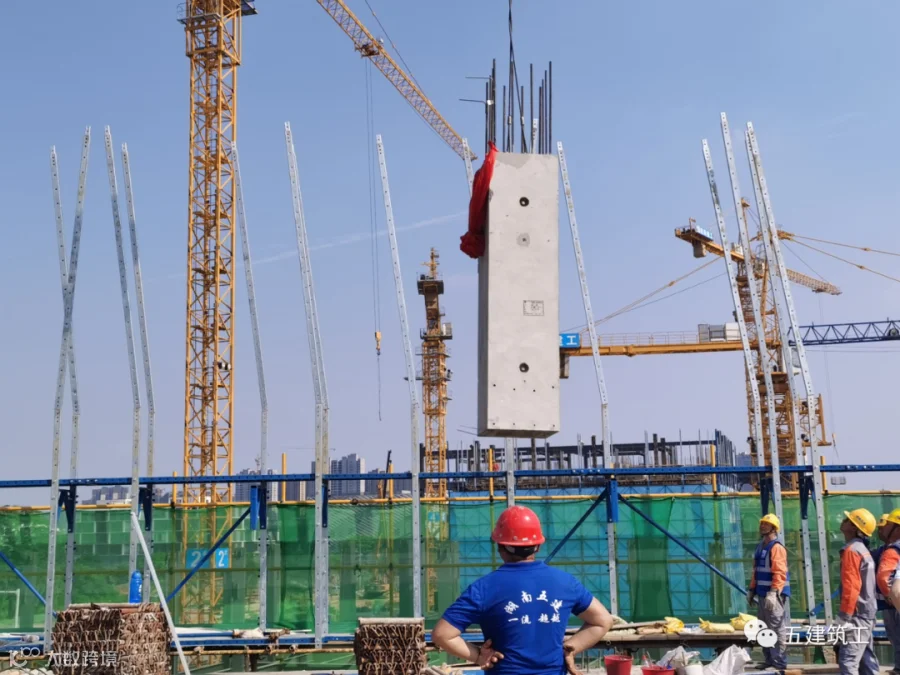

PC柱安装·

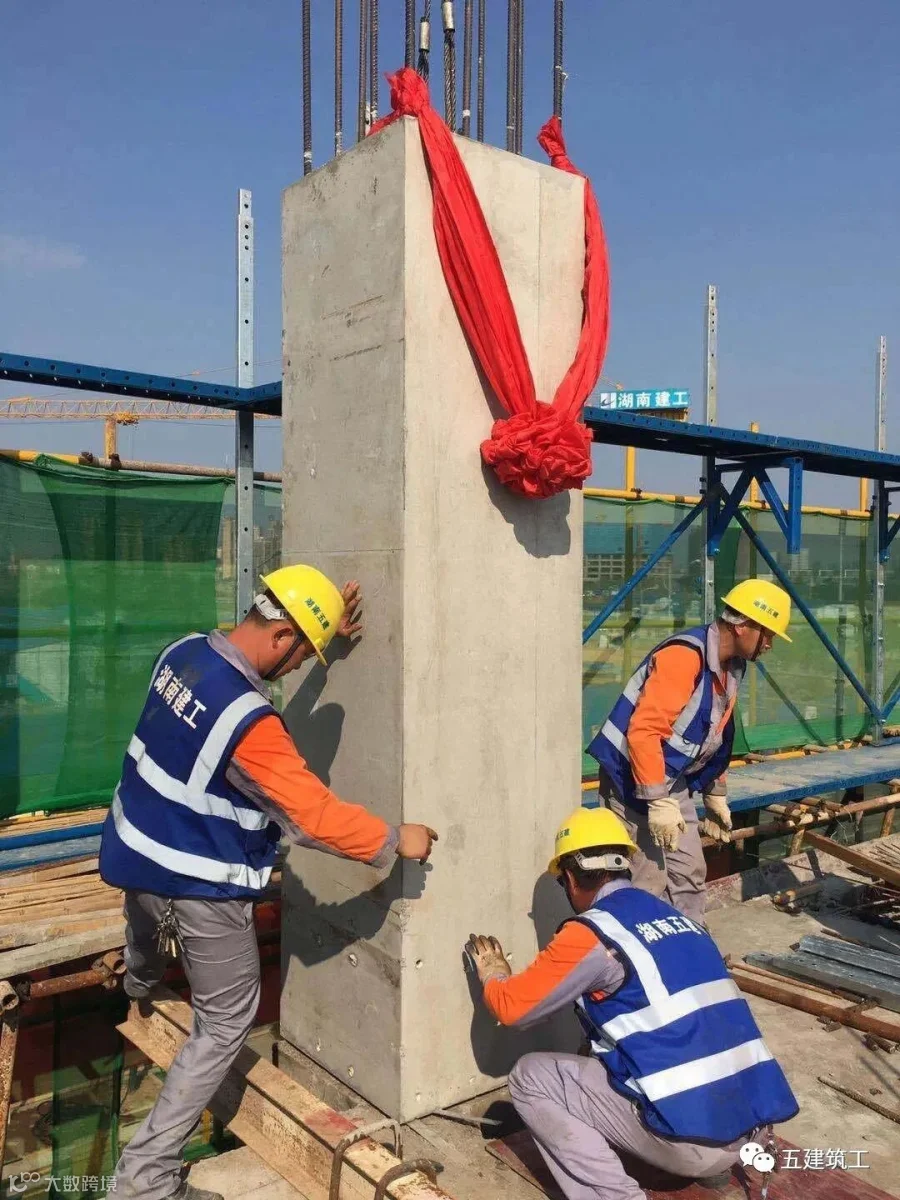

2020年5月3日，项目完成了三层楼面混凝土浇筑，次日，PC构件安装班组开始放控制线，测量柱底标高并放置标高找平垫块，完成此工序后随即开始PC柱吊装作业；五建筑工安装队伍耗时2天即完成了本层全部21根PC柱的安装。
主要攻克难点:
针对插筋位置难以控制的问题，五建筑工安装团队施工过程中采用了公司专利工法——“PC柱插筋定位工装”对PC柱连接钢筋进行了限位，本项目中所有的PC柱钢筋位置偏差检测100%合格。
针对灌浆饱满度难以控制的问题，五建筑工管理团队在现场指定专人负责旁站监督灌浆整个过程，并利用BIM模型，动态提取已灌浆柱的理论灌浆料消耗方量，用理论方量对比实际消耗方量，实时监控并纠正灌浆方式。
电梯井吊装·

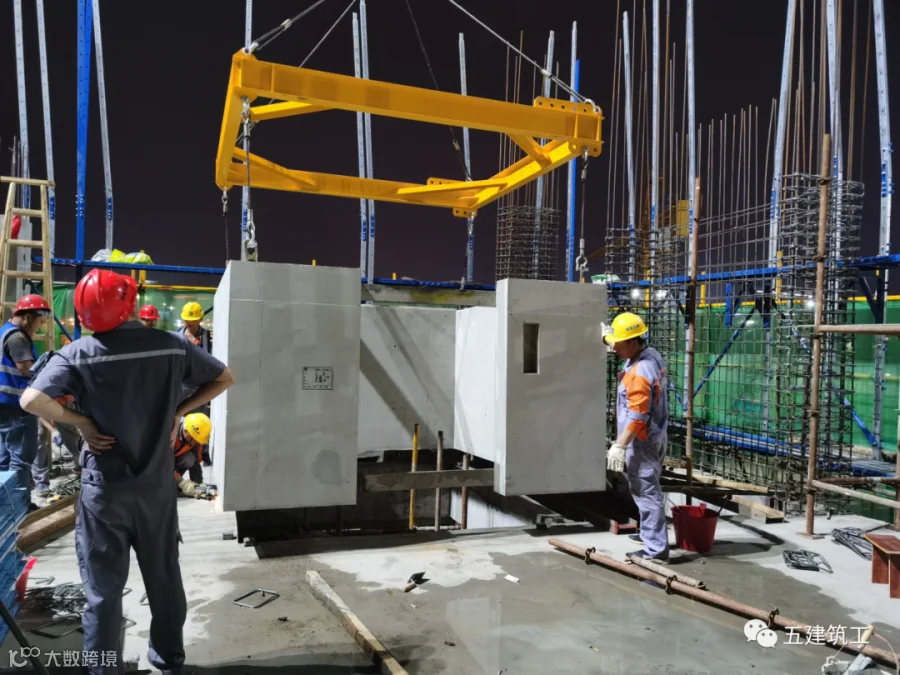

2020年5月4日，由建工集团牵头研发的PC层叠式电梯井筒运至现场安装，五建筑工安装团队仅耗时半个工日即完成了2个电梯井筒的安装，该发明大大提高了电梯井隔墙的施工效率、提高了施工安全系数，电梯井筒安装后表面平整，相比传统隔墙有极大的优势。
共轴承插一体化卫生间
、PC管道井吊装·

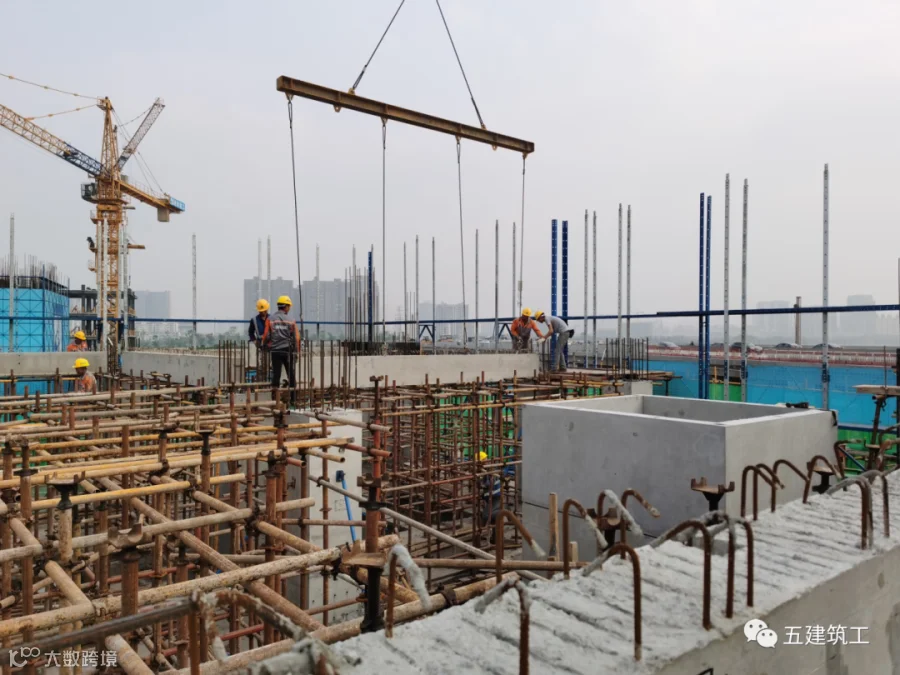

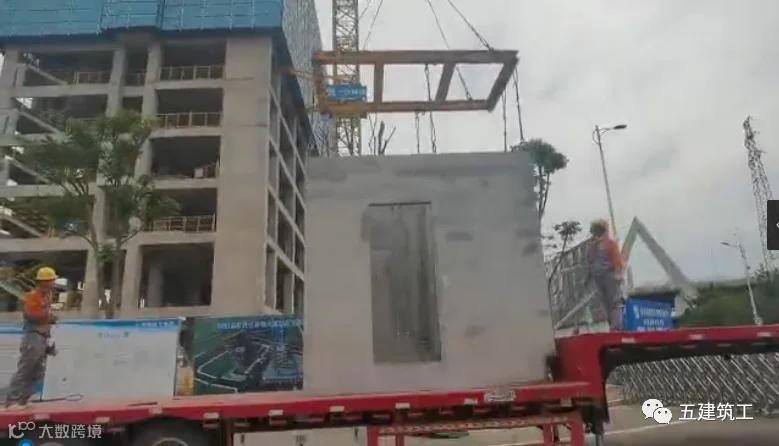

6月15日，由湖南建工集团牵头研发的共轴承插一体化卫生间和PC管道井运抵安装现场，由于安装团队缺乏相关安装经验，安装前，五建筑工管理人员再次针对这两项新技术对工人进行安全技术交底，在管理团队和安装队伍的共同努力下，7月6日10层全部16个PC卫生间和4个PC管道井的安装工作高质量完成。
03
智慧凝结
科技创新孕育累累硕果

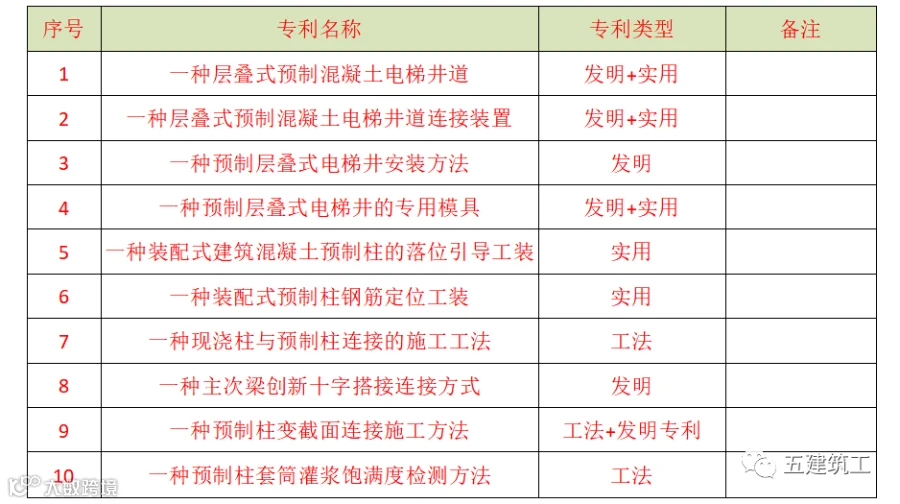

马栏山湖南创意设计总部大厦A栋装配式建筑从设计到施工共计总结了10项科技成果：
专利 ·

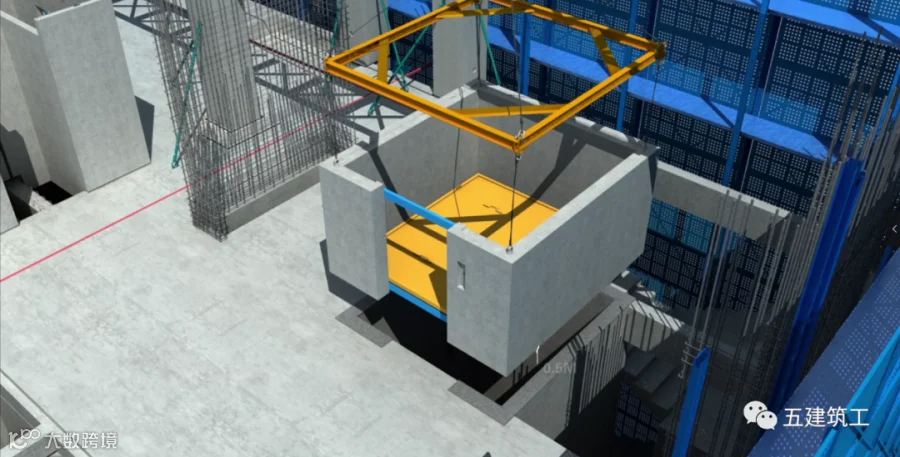

a.层叠式混凝土PC电梯井筒
专利类型：发明专利
应用效果：该发明专利的特点为上下节井筒分开PC、分开安装，从而减少了现场塔吊规格要求，减重后每节重量约为5t；电梯井上下节、与结构间采用钢板连接，与结构的接缝用柔性材料填充，同砌体一样不会改变结构受力形式；电梯井筒安装方便，施工效率相较传统砌筑方式有很大提高，施工质量也易于保证。

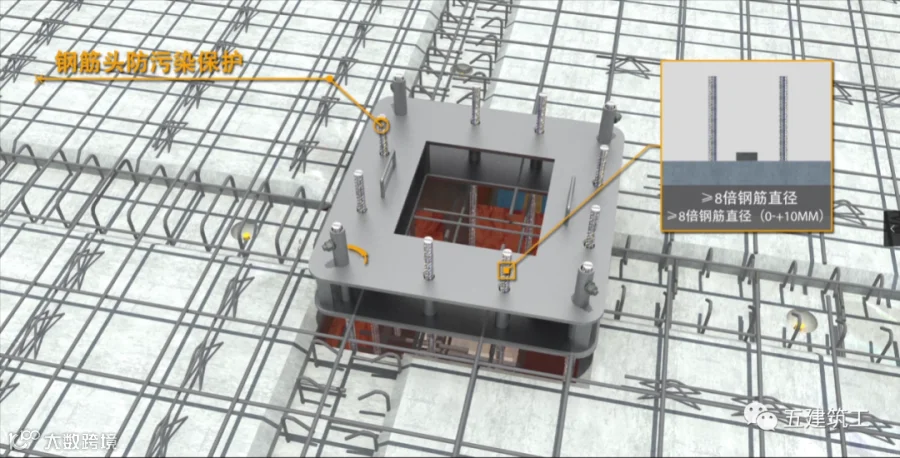

b.PC柱插筋定位工装
专利类型：实用新
应用效果：该实用新型主要解决了传统钢筋定位工装自身无法固定的问题，我司对钢筋定位工装做了改进，工装本身可以固定在钢筋上，将工装位置矫正后，固定在周围钢筋上即可完成安装；在本项目中，用该工装达到了PC柱插筋位置偏差检测100%合格的理想效果。
工法 ·
a.一种现浇柱与PC柱连接钢筋施工工法
工法级别：省级
b.基于DYNAMO可视化编程和REVIT参数化族的装配式深化设计——施工一体化应用
工法级别：省级

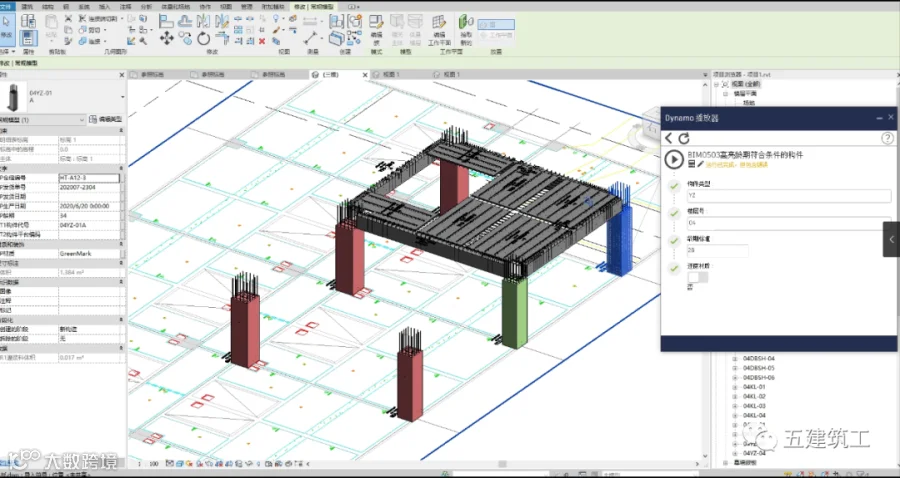

BIM应用·

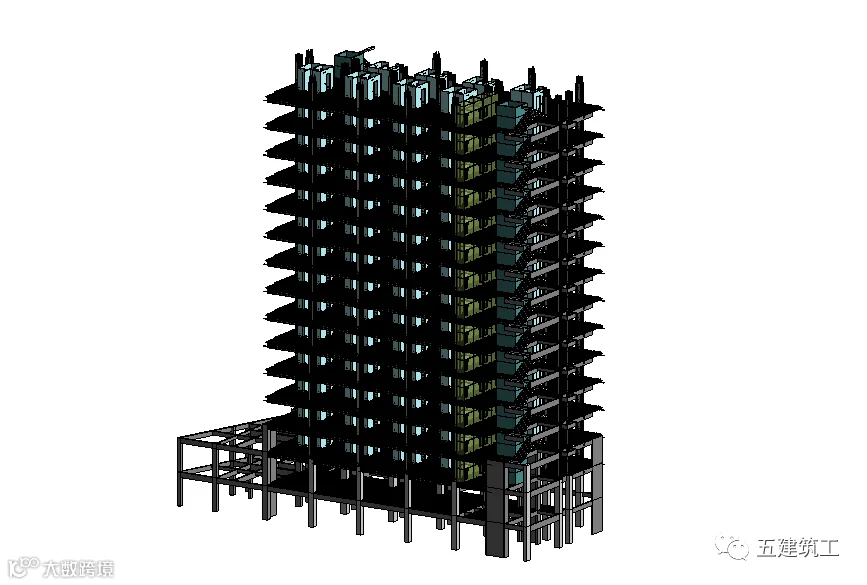

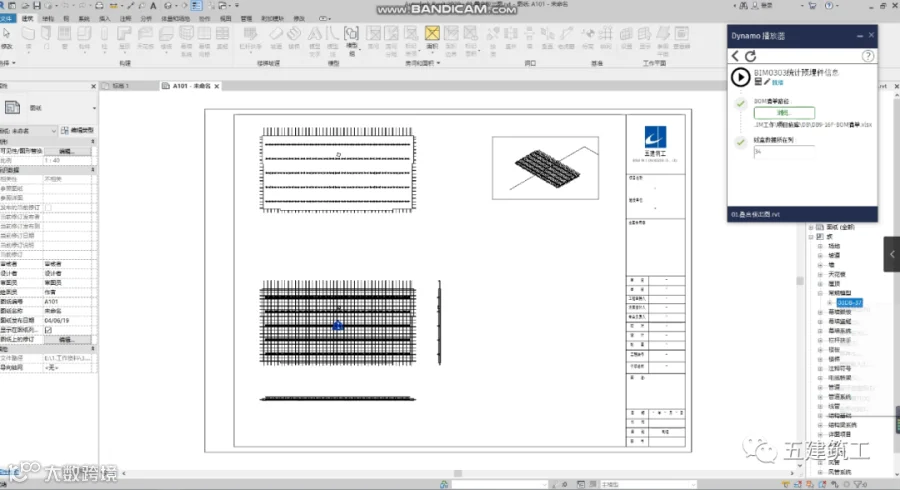

a.利用参数化构件快速建模并导出PC构件加工图

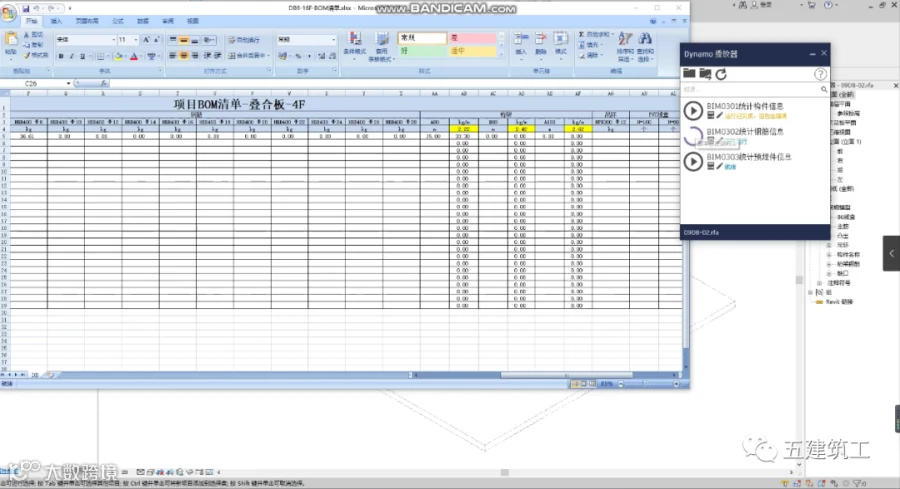

b.利用参数化构件快速导出PC构件物料消耗清单
c.利用DYNAMO为模型批量添加PC构件进场验收信息、生产和物流单位提供的信息
d.利用DYNAMO根据生产日期检测PC构件龄期是否符合要求
e.利用DYNAMO动态统计已进场构件、已安装构件，并统计已安装的构件方量
f.利用DYNAMO动态统计所选PC柱所消耗的灌浆料方量
04
积厚成势
合力引领成就示范标杆

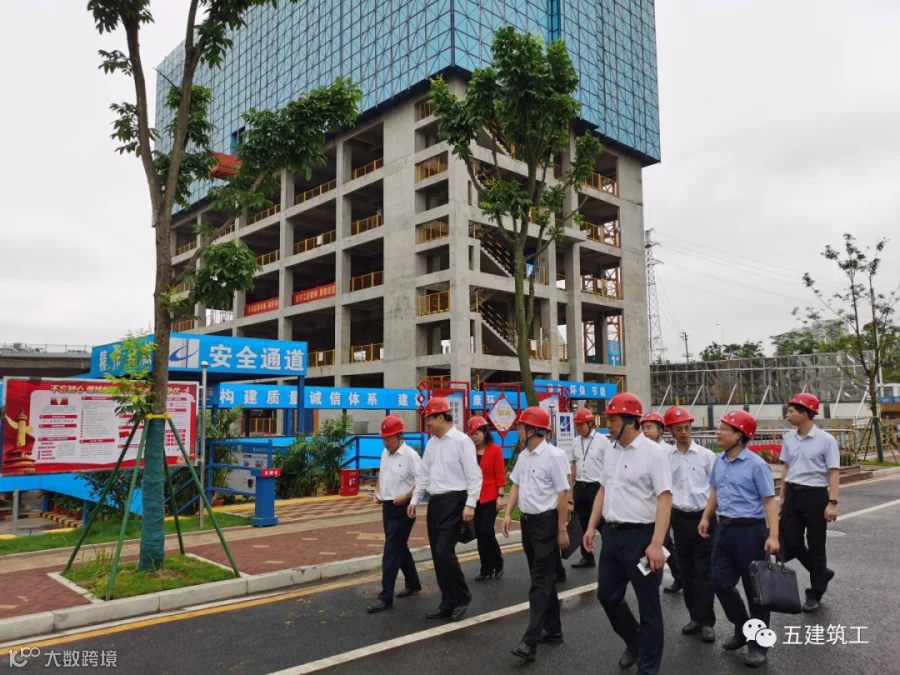

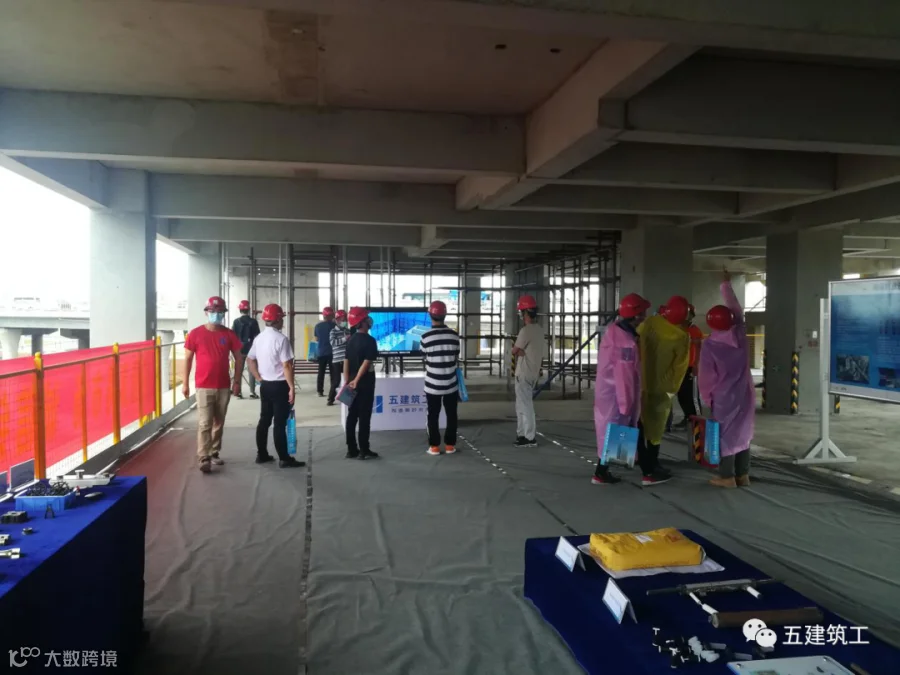

马栏山湖南创意设计总部大厦A栋为16层装配式框架结构，建筑总高度68.4m，装配率达到了79%，是目前湖南省装配率最高的高层框架结构。为装配式建筑树立了典范，同时湖南创意设计总部大厦A栋也成为湖南省装配式建筑观摩工地，接待了一批又一批的观摩团队，其中包括政府相关部门、集团内部各单位、设计院以及省外相关建筑单位。
“千帆竞发勇者胜，征程展望谋新篇”，马栏山湖南创意设计总部大厦A栋的顺利竣工是湖南省装配式建筑发展中的一次伟大胜利。新成就呼唤新跨越，新起点绘就新蓝图。重任在肩，不容懈怠，全体五建筑工人将勇担新责，始终以社会发展和行业进步为己任，继续载梦前行、乘势出击，努力为社会经济的发展作出更多更大贡献。
