多层大跨工业厂房预制双T板楼盖应用分析

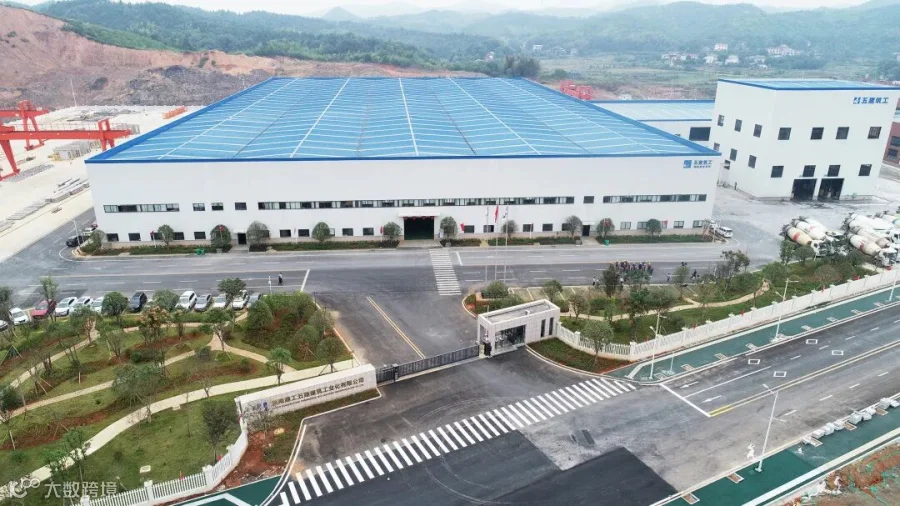

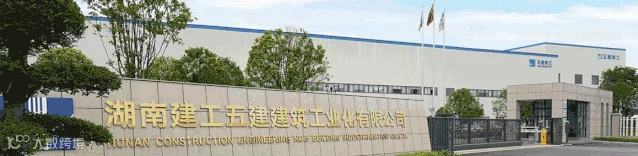

湖南建工五建建筑工业化有限公司（以下简称“五建筑工”）是集设计研发、预制构件生产、预拌混凝土、预拌砂浆、智慧物流、装配式建筑施工、新材料研发生产和培训咨询服务为一体的装配式建筑产业基地。基地位于湖南省株洲市荷塘区金山科技工业园内，占地152.18亩，地理位置优越、生产能力和运输能力强，产品输送覆盖范围可达长株潭周边200km。是目前株洲市规模最大、业务面最广、科研实力最强的省级综合类装配式生产基地。

2021年9月五建筑工承接了联诚集团高端轨道交通装备配套产业智能转型升级项目（5#栋厂房），该项目位于株洲市田心联诚大道，厂房为142米*142米的正方形，建筑面积22000平方米，建筑高度12.5米，共采用335块双T板，最大双T板长24米、宽3米，达到25吨重。

预应力双T板是一种由宽大的板面与两根高窄的肋结合的预制混凝土构件，形状像是两个字母T水平拼接而成，所以称为双T板。是一种经济性很高的预制构件，常用于大跨度、大覆盖面积的楼盖结构。

优势：

1、新型的双T板普遍采用高强钢绞线+普通钢筋+C50高强混凝土进行生产制作。高强度的钢筋应与高强混凝土配合，有效的提升了产品的质量，同时也减少了开裂的情况，能够更好的满足规范要求。

2、在目前双T板的实际运用中，一般用于搁在框架梁或承重墙上作为楼层板或者屋盖结构使用。双T板的应用跨度非常广，一般应用跨度为9-30m，但在经过计算后也可以应用于30m以上的更大跨度。

3、双T板构件是由板和底部肋梁组成，带有梁和板两种结构的特性，是对设计的一种简化。在施工时能替代梁和板两种构件，减少更多的支模，架管等相应的支出，很好地降低了施工成本。

4、双T板形状规则，结构简洁，装修方便，建大的装修就可以形成很好地效果。而且给排水、消防、暖通、用电等管道线路设施可以很好地隐藏安装于双T板之间，有效提高了室内净高和空间利用率。

劣势：

1、对于小跨度，其经济优势不明显，其对层高的影响较大，且只能用于单向板体系。

2、对于大型开洞，预留洞口的设置，以及后续的机电吊装埋件，有限制。

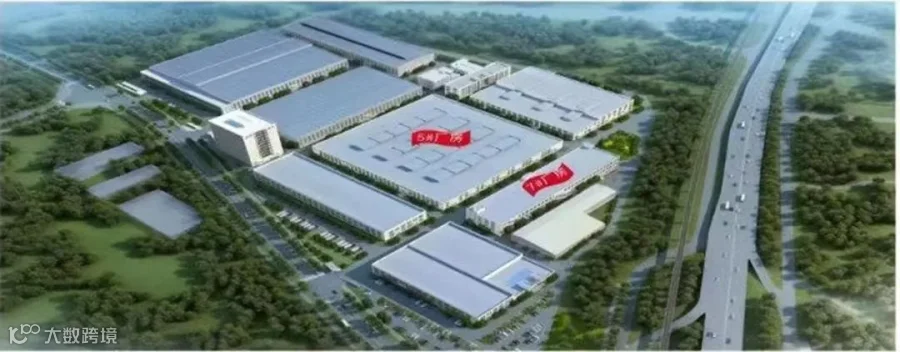

五建筑工承接的联诚高端轨道交通装备配套产业智能转型升级项目位于株洲市田心联诚大道，5#栋厂房为142米*142米的正方形，建筑面积22000平方米，建筑高度12.5米，共采用335块双T板，最大双T板长24米、宽3米，达到25吨重。

1、双T板设计

根据客户及施工图要求，以国标图集18G432-1《预应力混凝土双T板》为依据，进行双T板的选型及确认，再根据施工图中要求进行细部深化。

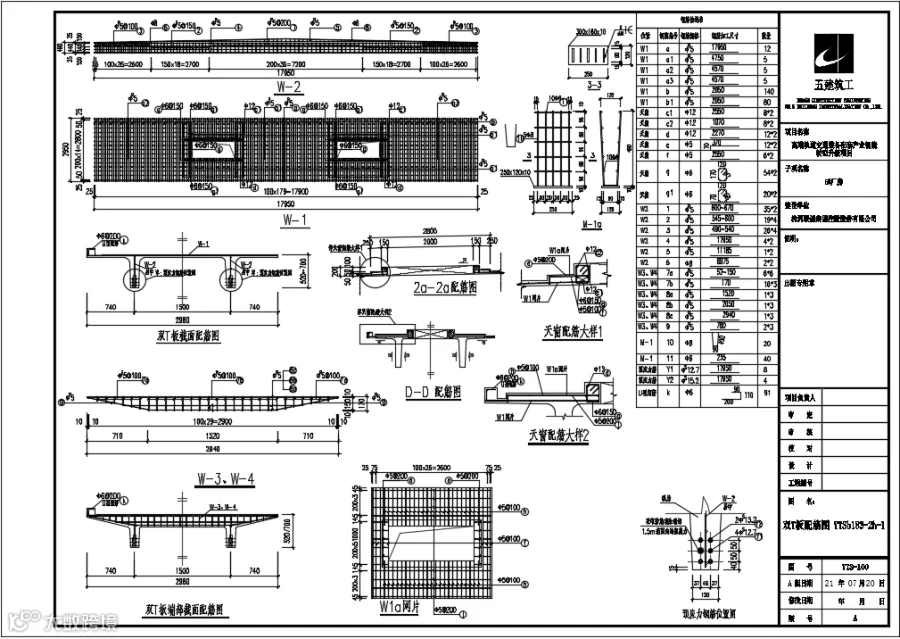

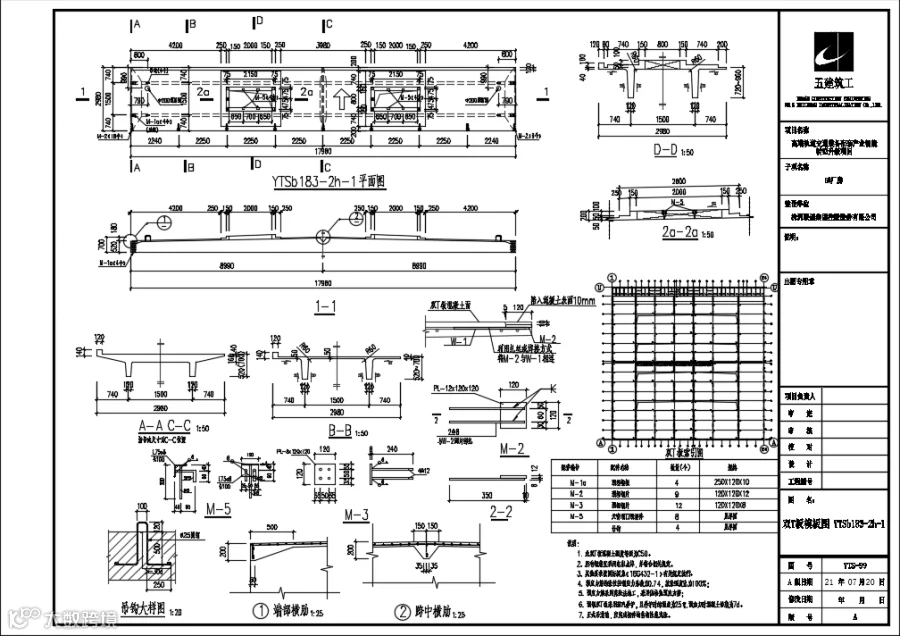

构件详图

2、双T板生产

根据客户确认后的深化设计图纸，对双T板构件进行生产，分为模具制作安装，钢筋制作，混凝土浇筑养护，构件转运存放等几大步骤。

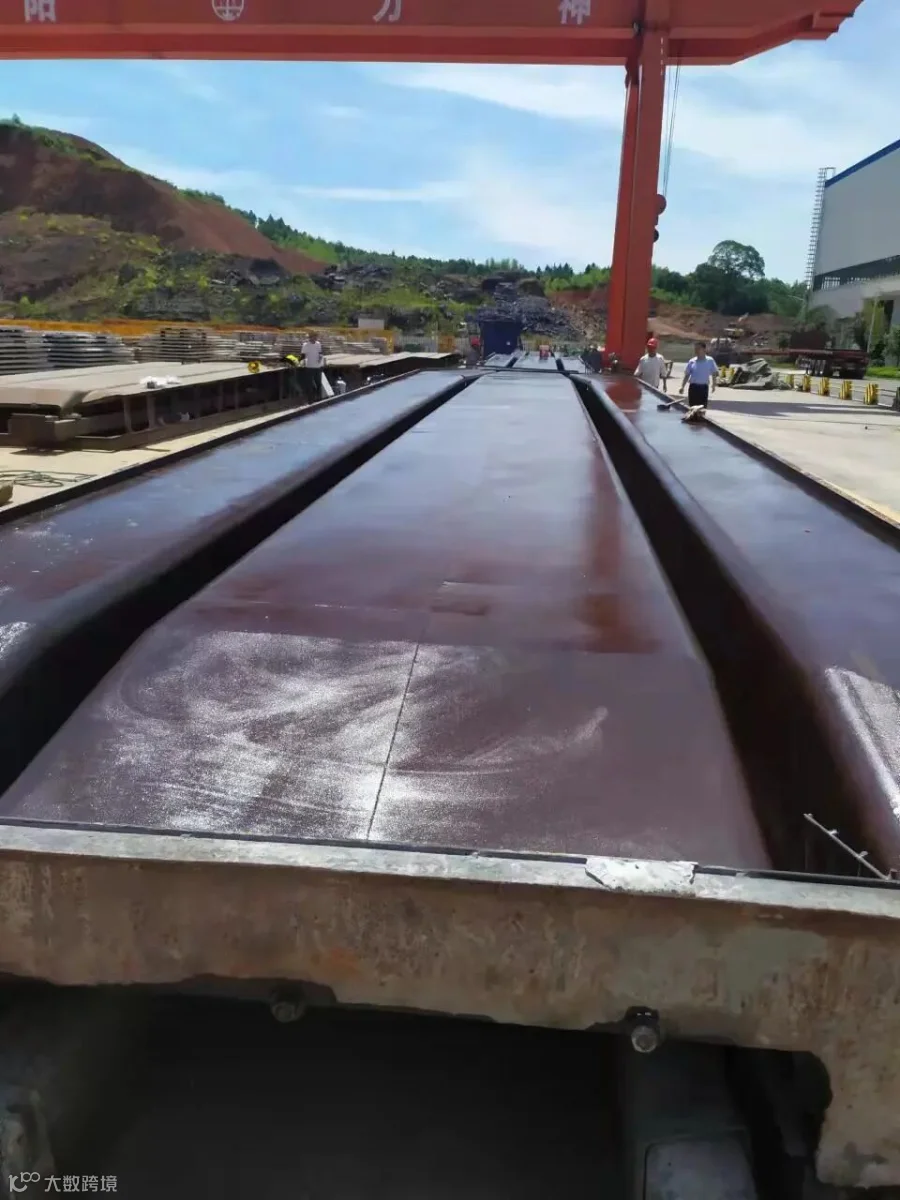

模具制作

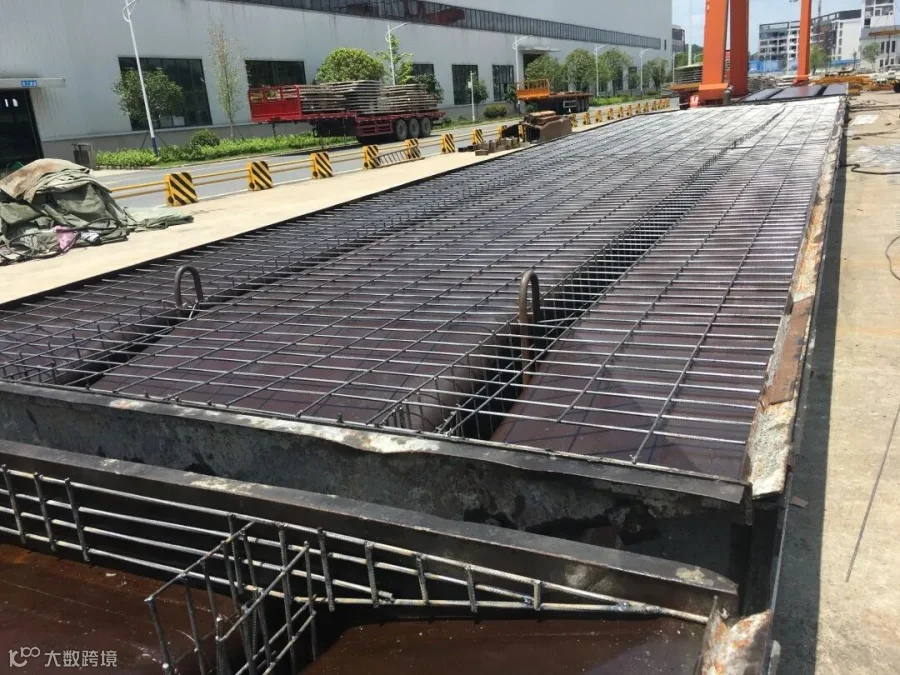

钢筋绑扎

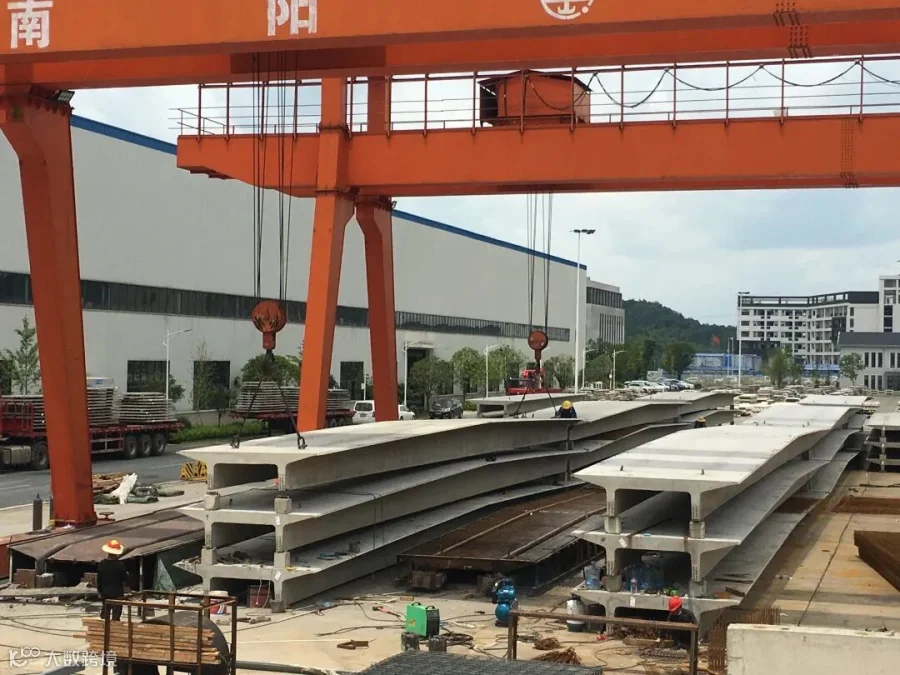

构件生产转运及存放

3、双T板运输吊装

构件生产完成后，按要求运送至施工现场，根据构件重量及位置，采用100T汽车吊进行吊装，随吊随走。

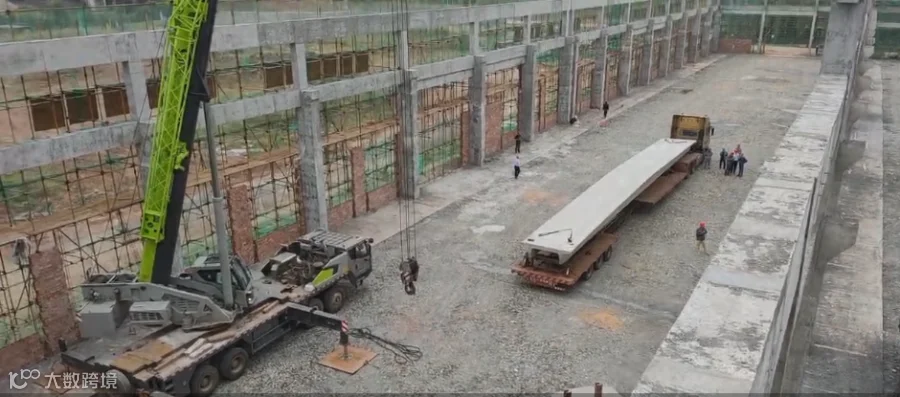

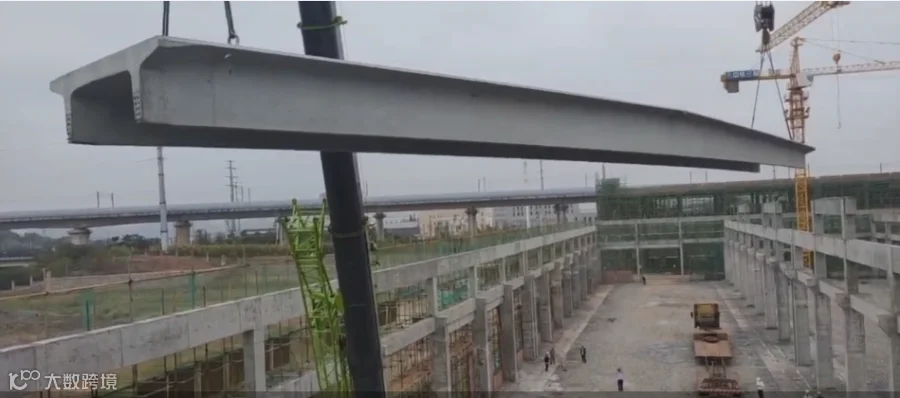

双T板运输及吊装

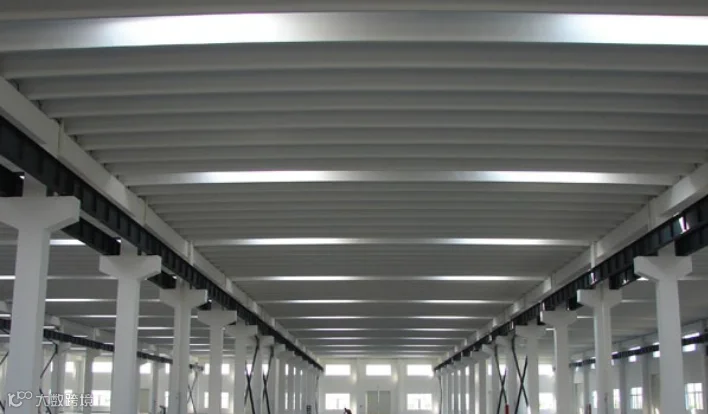

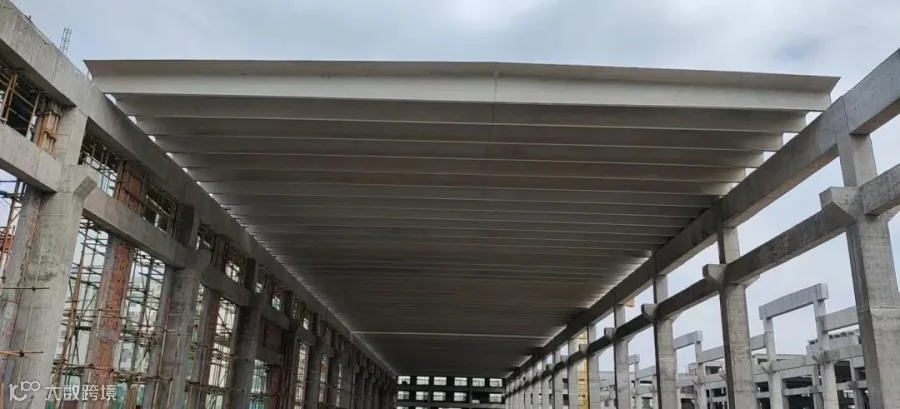

双T板成型效果

（1）方案1：预应力梁+普通混凝土板现浇方案的横向次梁+楼板。包括钢筋、混凝土、模板、预应力筋等全部费用在内的综合造价约为456元/㎡。

（2）方案2：横向预应力双T板+板面叠合现浇。包括双T板、吊装费、填缝费、叠合层钢筋和混凝土等全部费用在内的综合造价约为491元/㎡。

（3）二者造价相差仅35元/㎡，相对于工程总造价而言很小，而且综合造价还受到其他诸多施工因素的影响，可以认为单纯从经济性方面考虑，二者基本持平。
