开栏语
2022年1月10日，国家发改委、国家能源局等十部门印发《关于进一步提升电动汽车充电基础设施服务保障能力的实施意见》明确到“十四五”末，我国电动汽车充电保障能力进一步提升，形成适度超前、布局均衡、智能高效的充电基础设施体系，能够满足超过2000万辆电动汽车充电需求。

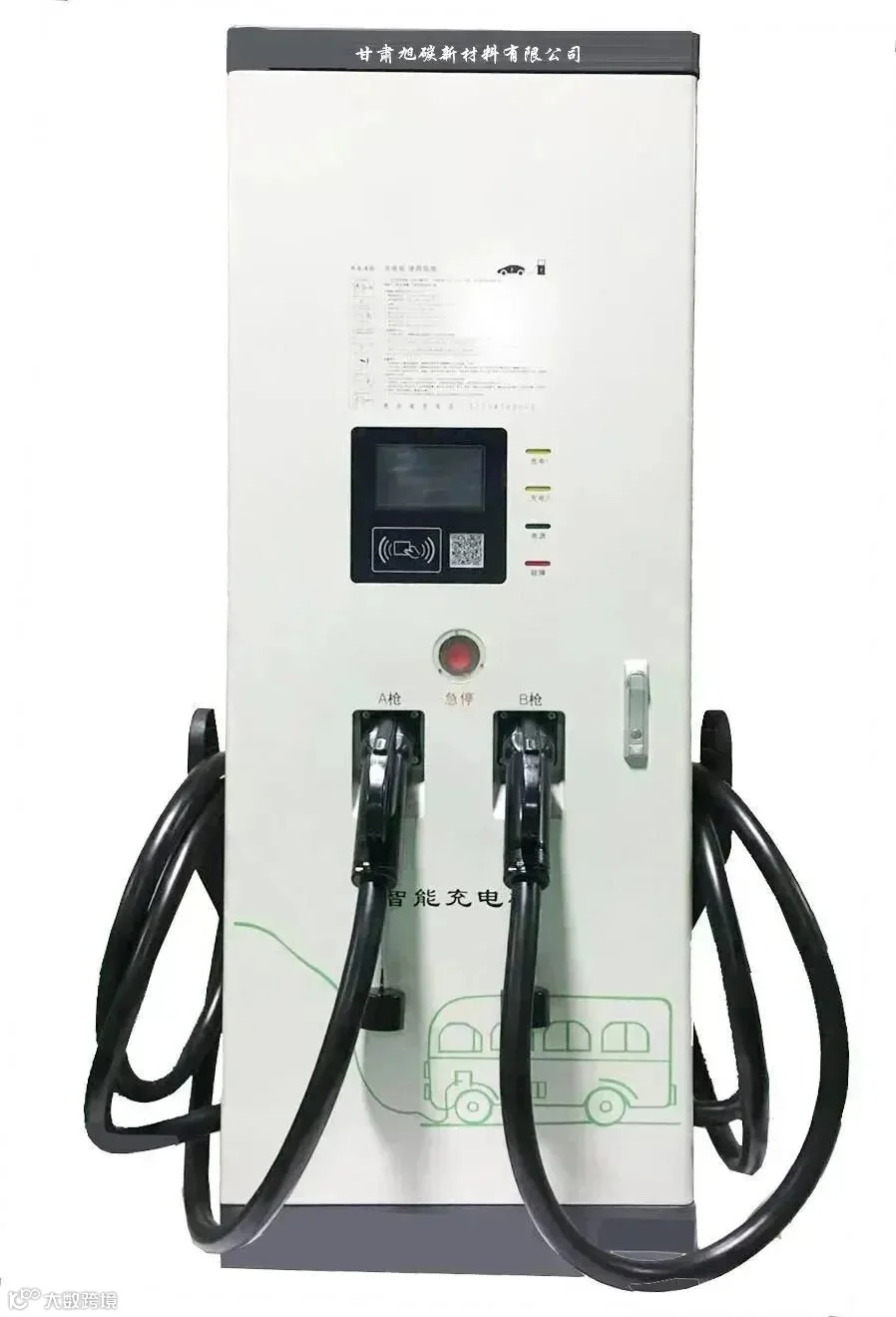

甘肃旭碳作为一家可独立自主研发、生产充电桩的高新技术产业公司，现已完成7kW嵌入式、立柱式、壁挂式充电桩，120kW双枪直流充电桩，160kW一体四枪直流充电桩等充电桩产品。为帮助广大用户更深层次了解充电桩的特性以及甘肃旭碳在该行业的发展情况，我们将结合公司在充电桩行业的先进技术和经验优势，开设科普专栏——充电桩专题。
一、充电桩的工作原理是什么?
充电设备是整个充电站电气系统的核心部分，一般分直流充电装置（桩）和交流充电装置（桩）。直流充电装置，即非车载充电机，实现电池快速充电功能。交流充电桩主要提供车辆慢充的功能，输出为交流电，连接车载充电器。那么，直流充电桩和交流充电桩的工作原理有哪些区别呢？
直流充电桩的工作原理：
大功率电动汽车充电机（快速充电模式），通过三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为电动汽车动力蓄电池充电。
交流充电桩的工作原理：
交流充电桩一般为常规充电模式其人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动（充满为止）四种模式。充电桩的交流工作电压220V±15％，额度输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，适用于慢充动力电池。
二、充电桩技术要求有哪些？
充电桩作为发展新能源汽车不可缺少的基础配套设备，对它的安全性、可靠性的要求都非常高。严苛的生产技术要求可以保障充电设施建设的使用安全，最大程度保障充电设施建设使用安全。充电桩的技术要求主要包含以下几个方面：
环境条件要求：
1、工作环境温度：-20℃～+50℃；
2、相对湿度：5％～95％；
3、海拔高度：≤1000m；
4、安装地点：户外；
5、抗震能力：地面水平加速度 0.3g；地面垂直加速度 0.15g；设备应能承受同时作用持续三个正弦波，并且安全系数大于1.67。
结构要求：
1、交流充电桩壳体应坚固；
2、结构上须防止手轻易触及露电部分；
3、交流充电桩应选用厚度1.0以上钢组合结构，表面采用浸塑处理，并充分考虑散热的要求。充电桩应有良好的防电磁干扰的屏蔽功能；
4、充电桩应有足够的支撑强度，应提供必要设施，以保证能够正确起吊、运输、存放和安装设备，且应提供地脚螺栓孔；桩体底部应固定安装在高于地面不小于200mm的基座上。基座面积不应大于500mm×500mm；
5、桩体外壳应采用抗冲击力强、防盗性能好、抗老化的材质；
6、非绝缘材料外壳应可靠接地。
电源要求：
直流桩
1、输入电压：AC380V；
2、输出功率：120KW；
3、频率：50±1Hz；
4、允许电压波动范围为：AC380V±15%。
交流桩
1、输入电压：AC220V；
2、输出功率：7KW；
3、频率：50±1Hz；
4、允许电压波动范围为：AC220±15%V。
电气要求：
1、插头与插座正确连接确认成功后，带负载可分合电路方可闭合，实现对插座的供电；
2、漏电保护装置应安装在供电电缆进线侧；
3、低压配电设备及线路的保护应满足《低压配电设计规范》（GB/50053）中的相关规定；
4、对IT系统配电线路，当第一次接地故障时，应由绝缘监察装置发出音响或灯光信号，当发生第二次异相接地故障时应由过电流保护电器或漏电电流动作保护器切断故障电路；
5、照明配电系统中，照明和插座回路不宜由同一回路供电。插座回路的电源侧应设置剩余 电流动作保护装置，其额定动作电流为30mA。
三、充电桩使用注意事项有哪些？
充电桩在城市专用充电站（公交车、出租车、公务车、环卫车、物流车等）；城市公共充电站（私家车、通勤车、大巴车）；城际高速公路充电站、城市综合、公交集团、汽车租赁企业、商业区CBD、公交站、机场、火车站、码头、公园广场、休闲场所、旅游景点、居民小区、餐饮行业。日常使用过程中，需要在安全情况下进行使用，来看看哪些需要注意的事项。
使用前：
1、检查周围坏境，有无易燃易爆物品；
2、观查充电桩及充电电源显示状态是否正常；
3、检查充电枪是否完好无损，充电接口标准是否匹配；
4、按使用说明正确操作充电桩，对便携式充电器，充电时，一般来说应先插车身插头，再插电源插头；
5、检查确认充电枪是否已连接到位。
使用中：
1、检查充电桩显示是否正常，便携式充电器指示灯是否正常等，充电过程中及时对充电车辆，充电导线进行观察，查看是否有过热现象；
2、注意：充电过程中便携式充电器指示灯状态是否正常；
3、注意：充电过程中禁止将充电枪拔出；
4、注意：充电过程中禁止启动汽车。
使用后：
1、先切断电源后，再确认充电桩停止工作；
2、先拔除电源端插头，再拔出充电枪，将充电枪整理好放回充电口；
3、将电动车充电口封好；
4、整理充电现场。
四、我司主营充电产品采用了哪些特色技术？
我司120KW直流充电桩、7KW交流充电桩等主营产品，均采用国内先进生产技术，依照国家标准生产规定。以下为我司主营产品特色技术具体介绍：
1、充电桩外壳采用石墨烯涂层技术，让充电桩做到了高抗腐蚀，能保证在高盐、高湿地区长期使用；
2、充电桩内采用石墨烯散热模块，可辅助散热提升充电效率，在体验上噪音更小；
3、充电桩采用碳化硅模组：碳化硅材料具有禁带宽度大、击穿电场高、热导率高、电子饱和速率高、抗辐射能力强等特性，以碳化硅材料制成的半导体器件相比硅基器件具有耐高压、耐高温、功耗低、体积小、重量轻，以及抗辐射等优势。
4、模块器件采用液冷技术，在充电桩散热系统上增加了液冷环路，冷却单元可以与模块风道分离，关联性较弱，不必跟着模块安装位置走，提供了更高的防护，有助于降低因盐雾、灰尘、绵絮、气候等环境因素影响而产生故障造成的经济损失。另外，使用液冷技术，模块器件降温比强制风冷要低10~20℃；最高效率＞96%，综合效率＞93%，更节约电量，降低了运营成本，使用寿命5-10年；待机功耗小于10W；模块输出电压可达1000V，更符合超级充的建设布局趋势。
5、光储充检一体化系统，集合光伏、储能、充电、检测、换电五大功能于一体，实现对电动汽车进行稳定且快捷的充电功能。其中，光伏提供发电，储能系统能够按照实际情况对光伏发电和电动汽车的充电需求进行分析，缓解配电网的压力。此外，检测系统还能实现决速地检测新能源汽车的电池，为车主提供电池检测的报告和风险预警等，确保电池的安全、可靠，延长电池的寿命。
6、高低压成套开关设备，高电压、大电流液冷超级充电桩，以实现充电与加油一样快，适应市场发展。
五、充电桩的日常维护有哪些？
充电桩的日常维护对其正常使用和使用寿命起到至关重要的作用，我司对客户充电桩日常维护有以下服务：
1、在供货有效期内所提供的所有产品保质期，有效期内所提供的所有产品（易损件除外），提供正常工作日全天侯服务，终身技术服务支持。
2、保修期内，产品若发生故障，在接到客户报修后，48小时内予以响应。
3、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
