-
水解：TPU原料吸湿后未充分干燥，残留水分在高温注塑时引发水解反应，产生微小气泡。
-
摩擦过热：浇口表面粗糙或存在锐角，导致熔体通过时摩擦生热，引起局部过热分解。
-

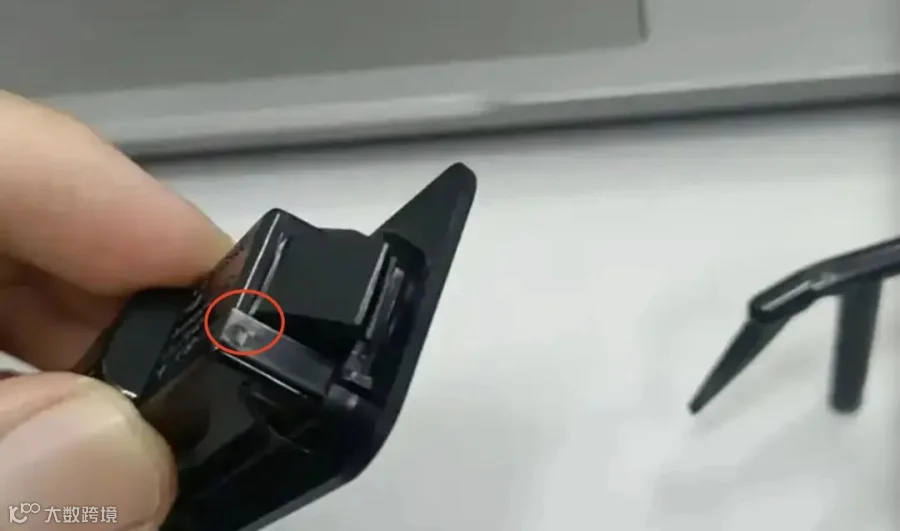

外观：像是一层均匀的“云雾”或“白霜”，覆盖在浇口周围。表面通常相对光滑，触摸无异物感。
-
位置：通常沿分子链取向方向（即熔体流动方向）有规律地分布。
-
本质：是材料密度变化导致的光散射现象，并非实体缺陷。
-
外观：表面可能粗糙不平，仔细观察可能看到细微的银纹（类似陶瓷的裂纹）、气泡或烧焦的痕迹。发白区域可能呈斑点状或不规则状。
-
本质：是材料发生了化学变化或物理破坏，形成了真实的微小裂纹、气泡或碳化点。
-
如果发白现象明显减轻甚至完全消失：则可100%确认为应力发白。因为热量为冻结的分子链提供了能量，使其重新松弛、解取向，内应力得以释放，光学特性恢复。
-
如果发白现象没有任何变化，甚至更严重：则基本可判定为降解/缺陷发白。因为热量无法修复已断裂的分子链或消除已存在的气泡/裂纹。
-
应力发白区：在受力时，发白区域可能会扩大（应力进一步集中），但一旦撤去外力，可能会部分恢复。该区域的机械强度虽有下降，但并非完全丧失。
-
降解/缺陷发白区：在受力时，极易从该处直接开裂或断裂，因为该处的分子结构已遭到破坏，是材料的薄弱点。
-
注射速度：是否过快？
-
浇口尺寸：是否过小？
-
保压压力/时间：是否过高或过长？
-
模具温度：是否过低，导致冷却过快？
-
料筒温度：是否设定过高，或存在过热区？
-
物料滞留时间：生产周期是否不稳定，导致料在料筒内停留过久？
-
干燥历史：材料是否充分干燥？干燥机是否工作正常？
-
模具浇口：是否有毛刺、粗糙，导致摩擦烧焦？
-
深度干燥是生命线：九焱新材料的TPU产品虽性能稳定，但对水分极其敏感。我们强烈建议使用除湿干燥机，在 90-100℃ 下干燥 3-4小时，确保含水率降至 0.03%以下，从根本上杜绝水解气泡。
-
匹配高流动牌号：若现有牌号加工窗口窄，易产生剪切应力，可评估切换至九焱高流动系列 。该系列专为复杂薄壁制品设计，能有效降低注射压力与剪切生热，从源头上缓解应力问题。
-
浇口设计合理化：适当增大浇口尺寸（如点浇口直径增至Φ1.5-2.0mm），并优先采用扇形浇口或潜伏式浇口，以扩大流通面积，平缓降低剪切速率。
-
消除应力锐角：浇口与流道、型腔的连接处必须采用平滑圆弧过渡（R角≥0.5mm），避免湍流和应力集中。
-
保证流道光洁度：抛光浇口通道至镜面级，并确保冷料井有效工作，减少流动阻力与摩擦热。
-
熔体温度：在保证充模完整的前提下，采用九焱推荐加工温度的中下限。
-
模具温度：适当提高模温至60-80℃，为分子链提供充分的松弛时间，促进内应力释放。九焱高韧性系列TPU尤其受益于较高的模温。
-
退火工艺：对于已出现应力发白的制品，可在80-90℃ 烘箱中退火1-2小时，能有效消除大部分内应力，改善外观。
-
建立工艺规范：为每款九焱TPU牌号建立稳定的工艺参数窗口，并定期维护设备，确保工艺的重复性与稳定性。
-
精准的材料数据：提供详尽的流变、热力学数据，为您的模流分析（Moldflow）与工艺优化提供坚实依据。
-
协同问题诊断：我们的应用工程师团队可提供现场技术支持，与您共同会诊生产难题，快速定位问题根源。
-
定制化解决方案：针对特殊应用挑战，九焱具备强大的材料改性能力，可为您量身定制TPU解决方案。
