通常在实际应用中无需过度关注。TPU作为一种软质材料，其退火过程与金属加工中的退火原理有所不同。

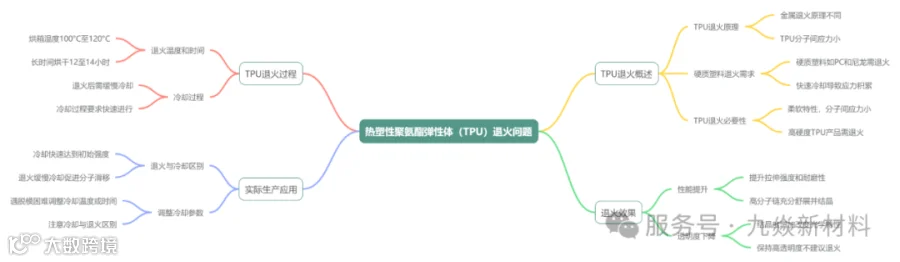

金属退火涉及将材料加热至一定温度后缓慢冷却，以消除内应力并改善材料性能。在塑料加工领域，尤其是硬质塑料，如聚碳酸酯（PC）和尼龙，注塑成型后快速冷却易导致分子间应力积累，从而影响材料的抗冲击性能。然而，TPU由于其柔软特性，分子间应力相对较小，仅在特定应用场合，如密封线等高硬度TPU产品中，才需考虑退火处理。退火处理通常涉及将TPU置于烘箱中，按照材料数据表（TDS）推荐的温度（如100°C至120°C）进行长时间（约12至14小时）烘干，随后缓慢冷却以完成退火过程。退火后，高分子链得以充分舒展并重新结晶，从而提升材料的拉伸强度和耐磨性。然而，退火可能导致材料透明度下降，因为结晶度的增加会改变材料的光学特性。因此，若需保持材料的高透明度，则不建议进行退火处理。退火的主要目的是在TPU中实现高物理性能和高强度。在退火过程中，应避免对软质材料施加压力，以免造成局部变形。此外，退火与冷却过程存在本质区别，冷却过程要求快速进行以迅速达到材料的初始强度，而退火则需要缓慢冷却以促进分子间滑移。在实际生产中，若遇到脱模困难等问题，可考虑调整冷却温度或时间，但需注意冷却与退火的区别。
