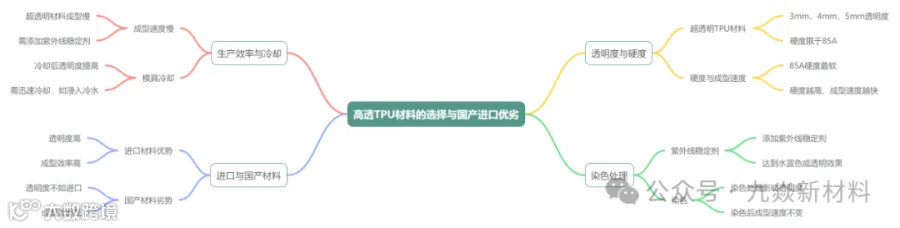

昨日我们拜访了一家专注于服装辅料的企业。该企业的产品设计中需要使用到高透明度的材料，因此我们探讨了适合推荐的材料种类。在超透明度的TPU材料方面，存在一些规格。例如可以达到3mm、4mm甚至5mm的透明度。然而，目前市场上透明度较高的材料通常硬度较低，例如巴斯夫的600系列或科思创的36系列，这些超透明材料的硬度一般仅限于85A。硬度更低的材料较少生产，因为超透明材料的成型速度较慢，远低于普通材料的结晶速度。
因此，向客户说明这一点非常重要，即他们需要接受相对较低的生产效率。通常，超透明材料我们会添加紫外线稳定剂，以达到水蓝色或透明的效果，有时也会进行染色处理。但无论如何，成型速度始终较慢。透明度要求越高，模具冷却就越重要，因为冷却后的透明度会显著提高。过去我们有应用经验。例如制作风镜，对透光度要求极高，甚至需要达到88%或89%以上的透光率，这就需要在成型后迅速冷却，有时甚至需要将产品浸入冷水中。
否则，即便材料本身透明度很高，最终产品的透明效果也可能不尽如人意。因此，必须向客户明确这一点，以避免误解。至于材料的硬度，目前市场上最软的大约是85A，而硬度更高的材料，如90A、95A，成型速度会有所改善。还有60D、65D甚至70D以上的材料，透明度可以做得很高，但目前国产材料在这方面表现不如进口材料。进口材料在透明度和成型效率方面具有一定的优势。
