选材时，大多数人，甚至一部分工程师，会潜意识地认为：疏水= 亲油、疏油 = 亲水。实际上，这是一个错误观念。
01 基本概念
亲水：水在材料表面摊开→ 接触角 < 90°
疏水：水在材料表面成珠→ 接触角 > 90°
亲油：油类液体能在材料表面摊开
疏油：油在材料表面成珠，不铺展
关键知识点：这些性能彼此独立，不能互推，也没有天然对立关系。
举个生活中常见的例子
荷叶，既疏水又疏油。因此你不管是倒水还是倒油，液体都会成珠滚落
有特氟龙涂层的电饭煲，疏油不疏水。因此倒油时油不挂壁，但冷水倒进去会附着在杯壁
02 润湿原理

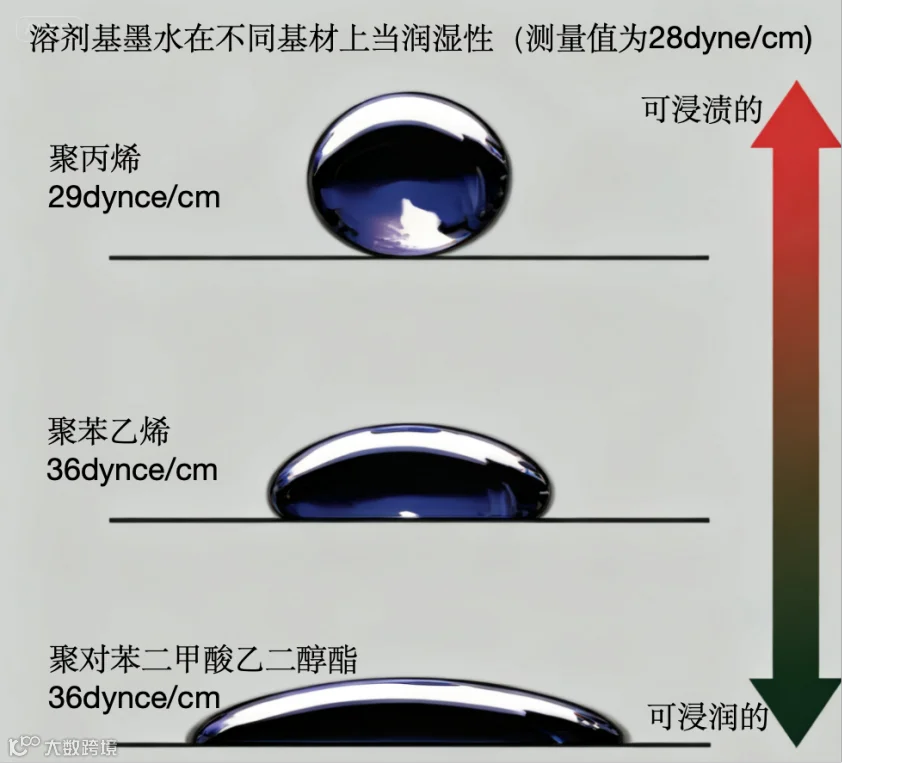

液体能否润湿材料取决于表面能差异和界面张力平衡。
简单规则：
液体表面张力≤ 材料表面能 → 容易润湿
液体表面张力> 材料表面能 → 不易润湿
常见液体表面张力（单位：mN/m）：
水： 72.8
酒精： 22.3
二甲苯： 28.4
矿物油： 30~35
硅油： ~20
改性氟硅助剂： <18
水很难润湿低表面能材料（如PE、PTFE），油的表面张力低，更容易润湿大多数塑料。
冬天穿PE 防水外套：雪粒和雨水落上面直接滚，沾不住；但是你要是不小心蹭到火锅油，油星子却一下扒住擦不掉。因为水表面张力高，趴不下来。油表面张力低，它能俯下自己的身段就顺利趴上去了。

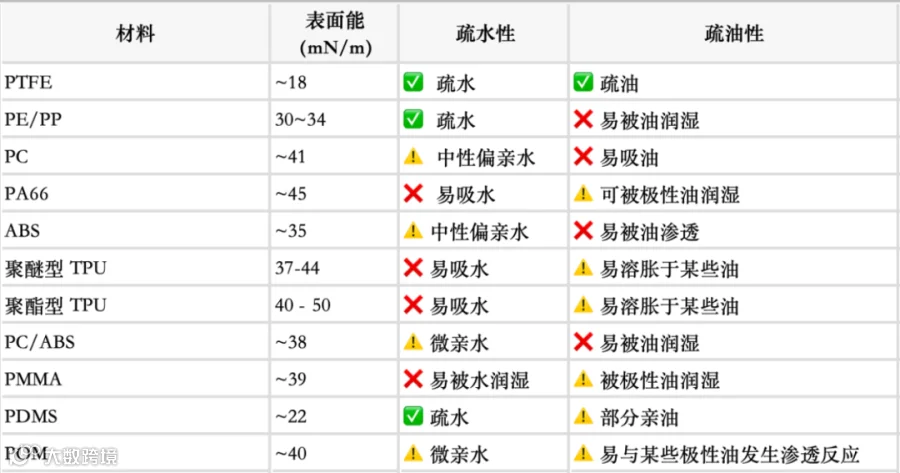

三、常见塑料的润湿性表现
判断方法很简单：比较液体表面张力与材料表面能
液体张力> 材料表面能 → 不润湿（成珠）
液体张力< 材料表面能 → 易润湿（摊开）
四、硅类材料的特殊表现

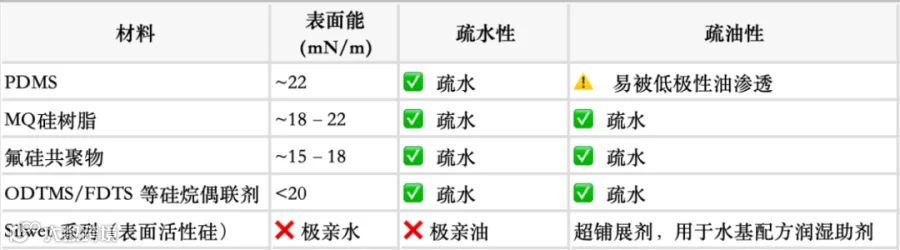

硅类是"低表面能" 材料的代表，可根据结构设计实现不同润湿特性：
五、选材建议
要提高聚醚型TPU材料的表面能，关键在于两个核心方向：
增加材料表面的极性基团。
优化表面微观粗糙度。
具体选择哪种改性方案，需要结合材料的实际形态、最终性能要求以及后续加工工艺来综合判断，以下是分场景的选材建议：
1. 按基材形态选择：匹配制品形状更高效
- 平面制品（如薄膜、板材）：优先用物理改性法，操作便捷且适合批量处理。比如电晕处理，能快速把表面能提升到48-58mJ/m²，效果稳定；或者UV辐照，成本较低、可大面积应用，表面能可达45-55mJ/m²。
- 复杂形状/曲面制品：推荐化学改性或浸泡式涂层。例如用5%-10%的过氧化氢氧化，表面能能到52-62mJ/m²，而且耐水洗性好；也可以用水性聚氨酯涂层浸泡，表面能50-60mJ/m²，和基材的相容性也更佳。
2. 按性能需求选择：贴合使用场景更耐用
- 短期使用场景：侧重物理改性，比如等离子体处理，操作简单且无残留，表面能可提升至50-65mJ/m²，但效果通常能保持1-2周。
- 长期耐水/耐溶剂场景：选化学改性或纳米粒子复合涂层更合适。化学改性中的偶联剂接枝处理，表面能达48-58mJ/m²，极性基团结合牢固；纳米粒子复合涂层则能把表面能提升到60-70mJ/m²，还自带抗菌、抗老化的附加功能。
3. 按后续工艺选择：衔接加工环节更可靠如果后续需要进行粘接、印刷等工艺，必须把表面能提升到50mJ/m²以上（可用达因笔直接检测）。这时推荐两种方案：
丙烯酸酯涂层，UV固化速度快，表面能55-65mJ/m²，还具备抗刮擦性能；
化学氧化处理，能确保界面结合力达标。
同时要注意三个关键控制点：物理改性需把控参数（如等离子体功率50-300W、电晕电压10-30kV），避免表面脆化；化学改性要控制试剂浓度和反应时间，防止过度处理损伤基材；涂层改性则需保证涂覆均匀，且与基材有良好的相容性。
六、总结
亲水性≠疏油性，疏水性≠亲油性
液体是否润湿塑料取决于两者的表面能匹配关系
思考：回到前面提到的防水外套不防油的案例，如果想要一款既防水又防油的外套呢，聪明的你会怎么做呢？
