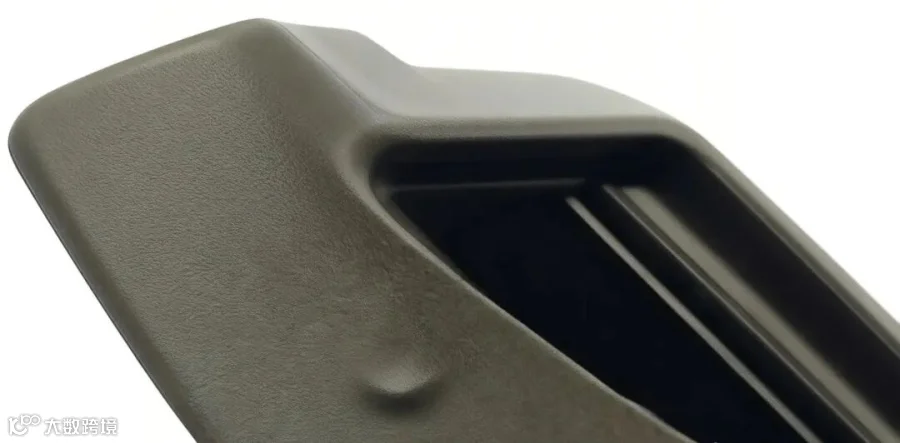

很多做注塑的朋友最头疼的问题之一就是：产品表面出现凹陷，尤其是厚壁位置、筋位背面、柱子根部，简直防不胜防。
本文是来自九焱实验室的实操干货，适合用TPU 原料生产成品的相关岗位如模具/注塑从业者、工程师、工厂技术员阅读，也方便转发到行业群。
注塑件凹陷到底是怎么来的？本文按最容易被忽略→比较好解决的顺序，从材料问题说到设备和工艺问题，全部讲透。
第一大类：材料没喂饱
想象一下：做蛋糕或烤面包，面团没发够/没烤透就塌陷了。注塑也是这个道理——熔胶没塞满型腔，或者冷却时补缩不够，最直接的表现就是凹陷。常见几种“饿肚子”情况：
- 胶料根本没打够快
解决办法：把射胶量（加料行程）往上调一点，或者把下料口开大一些，先把“饭量”喂足。 - 射胶量设置太小
- 下料口太小、加料不稳定→ 型腔没充满，冷却后自然收缩出坑
- 浇口位置选得太偏心，或者浇口太小
熔胶像水一样流动，如果只从一个很小的点进去，远端的厚壁区域就容易“喝不到汤”，最后就凹在那儿了。
解决办法： - 尽量让浇口对准厚壁区域，或者改成多点进胶
- 把分流道和浇口尺寸加大（尤其是直浇口、潜伏式浇口容易偏小）
- 产品设计本身厚薄差太大
2mm的薄壁旁边突然冒出8mm的加强筋或柱子，这种地方冷却时收缩量是薄壁的2-3倍，背面不凹才怪。
解决办法： - 模具阶段尽量把壁厚尽量均匀（实在不行就局部挖空）
- 已经开模了只能靠加大保压+延长保压时间来“硬补”
总结一句话：材料没喂饱，产品一定会瘦。先从“量够不够、路通不通”这两个维度检查，80%的凹陷都能改善一大半。
第二大类：设备和工艺没配合好
设备和工艺没配合好，材料再多也白搭材料喂饱了，但如果“吃得太急、咽不下去”或者“嚼都不嚼就往下咽”，照样会出问题。这时候就要看机器和参数设置了。
- 射胶太慢、压力太小 → 熔胶像老年痴呆，走得慢吞吞
熔体还没充满，表层已经开始冷却结壳，后面的胶进不来，必然凹。 调整方向：把射胶速度和射胶压力都往上提，尤其是第一段速度要快。 - 保压时间太短，像吃饭只吃三口就撤
保压就是“最后补饭”的环节。时间不够，熔胶还没把收缩的空隙填满，凹陷就跑出来了。 调整方向：把保压时间延长（一般从2-5秒开始试，加到8-15秒看效果），同时保压压力别设太低。 - 冷却时间不够，产品太“热”就顶出来了
模具温度高、冷却水不够冷、冷却时间短 → 产品脱模时内部还是热的，继续收缩，就在表面形成凹坑。 调整方向： - 延长冷却时间（尤其是厚壁件）
- 检查冷却水是否真的凉、流量够不够
- 必要时把模温适当降低
- 塑料过热，变成“稀汤”了
料筒温度调太高，塑料分解、气化、流动性过好反而补缩能力变差，也容易凹。 调整方向：把各段料筒温度往下调5-20℃，重新找一个合适的“甜点温度”。 - 反过来，温度太低，塑料没化透，像吃夹生饭
流动性差，填充不实，后期收缩更严重。 调整方向：适当提高料筒温度，确保塑料充分塑化（可以用“エアショット”观察熔体状态）。
小结：排查凹陷的“黄金顺序”（建议收藏）
先看胶量够不够 + 浇口能不能喂到厚壁（材料端，改动最大）
再调射胶速度、射胶压力、保压时间（工艺端，见效最快）
最后检查模温、料温、冷却时间（设备+工艺综合调整）
大多数工厂的凹陷问题，前两步就能解决70-80%，剩下顽固的再慢慢抠温度和冷却。
你家产品现在最严重的凹陷出现在哪里？评论区告诉我，我帮你分析分析～（文中有不对的地方也欢迎指正，咱们一起进步！）
