老虎钳拉伸法是生产现场的实用工具，能快速发现问题、指导调整，但它永远替代不了量化的实验室测试。
如果有需要，也可以找九焱实验室，通过专业的电子拉力机，将“手感”转化为可记录的数据，确保产品质量的稳定性。
拉伸强度是 TPU 物性表中必须存在的角色。实际应用上，生产出来的产品，是否还能具备原料表所提到的拉伸强度，是个未知数。大部分小微型生产企业通常通常也没有配备万能材料试验机（UTM），因此无法按照ISO 527或ASTM D412标准进行精确的拉伸强度测试。
没有设备不代表大家不在意拉伸强度这个性能指标。实际应用中是有土办法的，比如：用老虎钳或台钳夹住样条进行手动拉伸试验。方法虽然简陋，但在实际生产控制中确实被广泛使用，也具备一定的工程参考价值。
本文是来自九焱实验室的实操干货，适合用TPU 原料生产成品的相关岗位如模具/注塑从业者、工程师、工厂技术员阅读，也方便转发到行业群。限于作者水平，文中如有错误或漏洞，欢迎评论区留言或私信交流。
现场还原
现场通常有两种做法，用老虎钳夹住两端，两个人像拔河一样拉扯样品。或者一端固定在台钳上，另一端用钳子夹住拉。这种手动拉伸试验几乎是所有没有拉力机的工厂都会采用的快速判断手段，尤其在来料检验、工艺调试、干燥效果验证或批次对比时。
工程评价
从材料工程的角度看，这种“老虎钳拉伸法”属于典型的定性或半定量粗判方法。它不需要任何专用仪器，成本为零，操作简单，响应速度极快，能够在车间现场即时给出反馈。这一点在快速迭代配方、排查干燥问题或对比不同供应商原料时具有实际价值。
它的有效性来源于TPU的力学行为特点：拉伸强度与断裂伸长率通常呈现一定的对应关系，手感上的“难拉断”“拉长后回弹好”往往对应较高的强度和韧性组合，而“轻松断裂”或“拉长很少就脆断”则直接指向强度不足或材料降解。
然而，这种方法的局限性也很明显：
● 主观性强：不同操作人员的臂力、体重、拉伸速度差异会导致判断偏差；
● 无法量化：只能得出“比上一批好/差”或“大概能拉多长”，无法给出具体的MPa数值；
● 受样品几何、夹持方式、环境温度影响较大；
● 重复性和可追溯性差，无法作为正式质检依据或客户验收数据。
因此，它更适合作为生产过程中的“过程控制工具”，而非最终性能验证手段。
粗略对应参考（基于工程经验）
假设采用标准样条截面积约10 mm²（2 mm厚 × 5 mm宽），由一名成年男性（臂力中等偏上，约相当于100–200 N拉力）进行手动拉伸，以下是经验对应范围（仅供参考，实际因样条形状、拉伸速率、温度等有±20–30%偏差）：
经验判断表（小厂快速参考，硬度85-95A TPU）
● 轻松拉断，几乎无明显伸长（拉力<100–150 N）：拉伸强度大致<10–15 MPa，通常对应严重吸湿水解、分子量过低或热降解严重的批次，属于不合格料。
● 中等力量拉伸，拉长约200–300%后断裂（拉力约200–300 N）：拉伸强度大致在20–30 MPa左右，这是大多数鞋底、手机壳用TPU的合格下限区间。
较大力量拉伸，拉长约300–450%后断裂（拉力约300–450 N）：拉伸强度大致在30–45 MPa左右，这是大多数常用TPU的合格区间。
● 需要很大力量，拉长4–5倍以上才断，回弹良好（拉力450–600 N以上，手臂已感明显吃力）：拉伸强度大致在45–60 MPa以上，属于高强度或功能性TPU的正常水平。
● 非常吃力，拉长显著且韧性极好，回弹接近原长：拉伸强度通常>60–70 MPa，接近或达到高性能TPU或优化聚酯型TPU的表现。
如果样品在拉伸过程中出现明显白化、局部颈缩后快速断裂，或断口呈脆性特征，则即使“拉不断”，也可能预示韧性不足或微观缺陷，需要进一步分析。
实验室标准测试方法简介

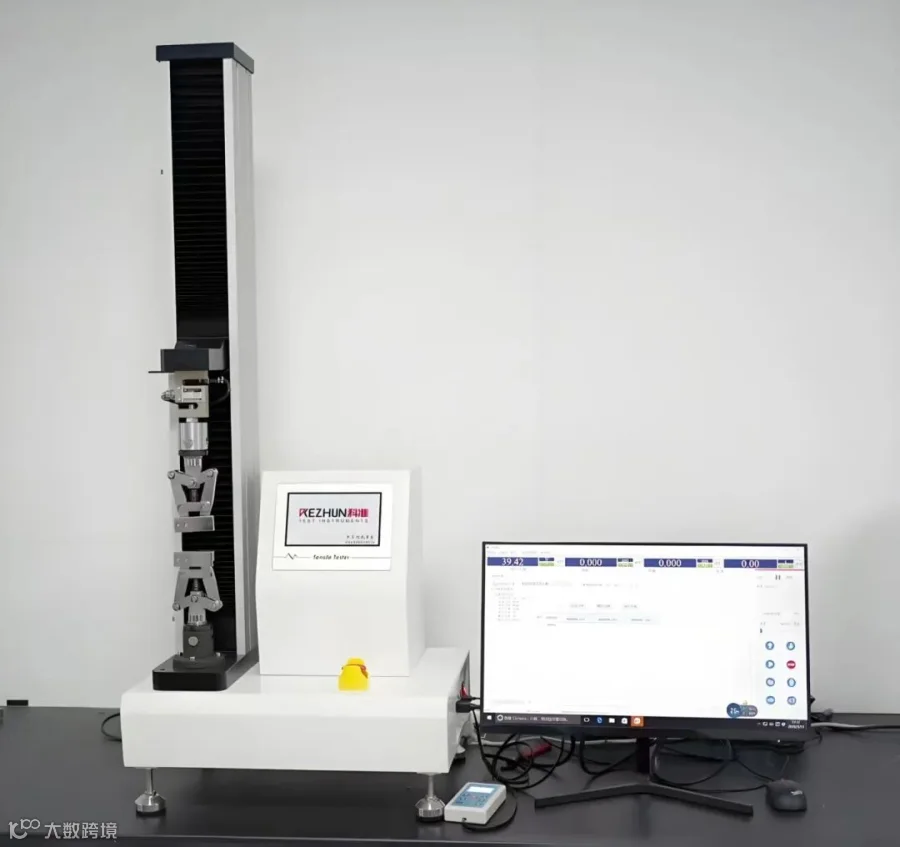

为了获得可靠、可重复、可追溯的拉伸性能数据，行业标准做法是使用万能材料试验机（Universal Testing Machine，UTM）。典型配置与步骤如下：
● 仪器：电子或伺服液压式UTM（如Instron 5567、Zwick Z020、MTS Criterion等），配有适当量程的拉伸夹具（TPU常用波浪形或砂纸夹持面，避免滑移）。
● 样条：按ISO 527-2（1A型哑铃样条）或GB/T 528（哑铃型）制备，中间平行段宽度10 mm，厚度通常2–4 mm。
● 测试条件：拉伸速度200 mm/min（TPU常用），夹持距离约50–115 mm，测试环境23°C/50%RH。
● 输出指标： 拉伸强度（MPa）：断裂时最大应力 = 最大力 / 初始截面积；
○ 断裂伸长率（%）：(断裂长度 – 初始标距) / 初始标距 × 100%；
○ 应力-应变曲线：可直观判断弹性阶段、屈服、颈缩、强化、断裂等行为。
实验室数据具有高重复性（CV<5%）、可溯源性，并能与国际标准对接，是客户验收、材料认证、配方优化的核心依据。
总结一句话：
老虎钳拉伸法是生产现场的实用工具，能快速发现问题、指导调整，但它永远替代不了量化的实验室测试。
如果有需要，也可以找九焱实验室，通过专业的电子拉力机，将“手感”转化为可记录的数据，确保产品质量的稳定性。
