在 TPU物性表(TDS）中，拉伸强度是一项必须提供的数据。拉伸强度就好比一根绳子的“最大承重极限”——它告诉你，在把绳子越拉越长直到彻底断掉之前，这根绳子每平方毫米截面积最多能扛住多少公斤的拉力（以MPa为单位），超过这个值，绳子就“啪”的一声断了。
本文是来自九焱实验室的实操干货，适合用TPU 原料生产成品的相关岗位如模具/注塑从业者、工程师、工厂技术员阅读，也欢迎大家转载。限于作者水平，文中如有错误或漏洞，欢迎评论区留言或私信交流。

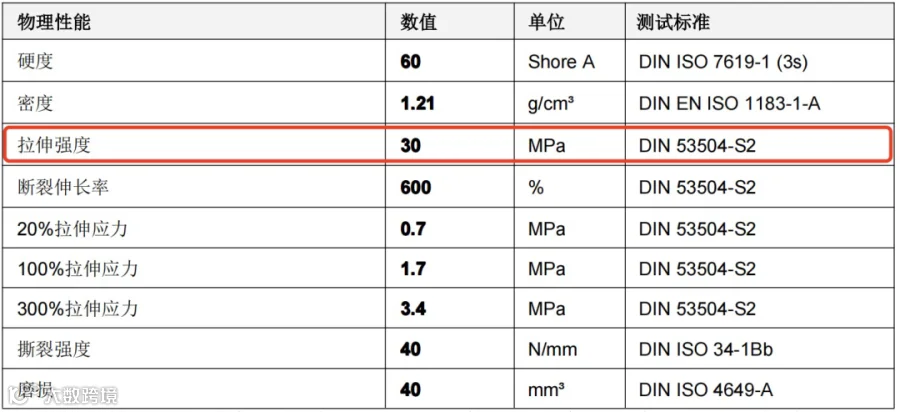

今天我们以九焱某牌号的TDS为实际案例，一起解读拉伸强度。
拉伸强度30 MPa的表现如何？
在不使用任何改性加工的前提下（即标准基础TPU牌号，无填充、共混、增强等），这个值属于高水平，尤其是对60A软级TPU来说。
典型范围（标准TPU，无改性）： 软级（60–75A左右）：多数15–25 MPa，优秀牌号可达25–30 MPa。
中硬级（80–90A）：30–50 MPa常见。
硬级（95A以上或D级）：可达50–60 MPa，少数高端牌号接近70–100 MPa（但已接近改性边缘）。
整体TPU拉伸强度最小约10–20 MPa（极软或特定聚醚型），最大约60 MPa（标准硬级），极少数特殊配方可更高，但不属于“无改性”范畴。
这款60A的30 MPa已超过多数同硬度TPU（很多60A牌号只有18–25 MPa），属于高端软级，强度接近中硬级TPU的表现，耐拉扯能力强，适合要求高强度的软性应用（如软管、鞋底、柔性零件）。
硬度与拉伸强度的关系
硬度（Shore A/D）主要反映材料“刚性/软硬程度”，与拉伸强度正相关：
硬度越高 → 硬段含量越高 → 拉伸强度、模量、撕裂强度通常越高。
但伸长率往往降低（更“硬”就不易拉得那么长）。
这款60A的30 MPa + 600%伸长，体现了软TPU典型的“强度与弹性平衡”——硬度低但强度仍高，属于配方优化非常好的产品。
拉伸强度与断裂伸长率、撕裂强度的关系
与断裂伸长率：一般负相关（强度高的TPU伸长率可能稍低）。但TPU是弹性体，优秀牌号可同时兼顾（如本款30 MPa + 600%）。高强度+高伸长是TPU优于普通橡胶/TPE的关键。
与撕裂强度：正相关。撕裂强度反映抗裂纹扩展能力，通常随拉伸强度上升而增加（本款40 N/mm属于较好水平，软TPU常见20–50 N/mm）。
20%、100%、300%拉伸应力分别是什么意思？
这些是定伸长应力（也叫模量或secant modulus），即材料被拉伸到原长度的相应百分比时，所承受的应力（MPa）：
● 20%拉伸应力：拉到原长1.2倍时的应力（本款0.7 MPa）。较少见，主要用于评估极低形变下的刚性。
● 100%拉伸应力（M100）：拉到原长2倍时的应力（本款1.7 MPa）。最常用，反映“中等拉伸时的硬度”。
● 300%拉伸应力（M300）：拉到原长4倍时的应力（本款3.4 MPa）。用于高伸长弹性体，反映材料在大幅变形时的“支撑力”。
这些值不是强度，而是“在特定伸长率下的刚性指标”。数值越低，材料越软、越易拉伸；越高则越“有劲”。
为什么有的TDS有20%/100%/300%，有的只有20%/100%，有的完全没有？
● 有300%：因为该TPU伸长率高（>400–600%），测试能做到300%不破，就列出来。软TPU常见。
● 只有100%（或20%/100%）：硬TPU伸长率低（可能<300%就断），或厂家认为300%数据不重要，只测常用100%。
● 完全没有：完全正常。很多TDS只报拉伸强度（断裂强度）+断裂伸长率，模量数据是可选补充项（尤其对非弹性体材料）。对TPU/橡胶类，厂家常报100%/300%便于应用对比；对刚性塑料可能只报杨氏模量或不报。
总结：这张TDS里的TPU（60A、30 MPa）在无改性标准牌号中属于软级里的高端产品，强度表现突出，弹性优秀，模量数据也齐全，20/100/300%都有，说明伸长率很高。
实际选材还需结合具体应用（如耐磨、回弹、耐油等）和加工条件。
留个小问题：测试标准中的 DIN53504 是什么意思？
