二次注塑总脱胶？顶白？缩水？- 大数跨境

首页

二次注塑总脱胶？顶白？缩水？

九焱TPU

2025-11-19

导读：别再只调模具了！90%的包胶失败，源于TPU选型。

别再只调模具了！90%的包胶失败，源于TPU没选对

“明明按供应商参数调机，包胶还是开裂？”“小批量OK，一上量产就批量脱胶？”“软胶层一掰就掉，客户投诉‘质量差’？”

在手机保护壳、TWS耳机仓、电动牙刷手柄、智能手环等产品中，TPU二次注塑包胶PC/ABS 是提升握感与美观的关键工艺。但无数工程师为此熬夜调机——却忽略了最根本的问题：材料本身是否具备可靠的包胶能力？

作为服务超1000家电子企业的材料伙伴，九焱新材料发现：包胶失败，往往不是工艺问题，而是材料“先天不足”。

今天，我们就从材料角度，拆解包胶成功的三大核心要素，并推荐真正适配PC/ABS的专用TPU牌号。

一、为什么普通TPU包不住PC/ABS？

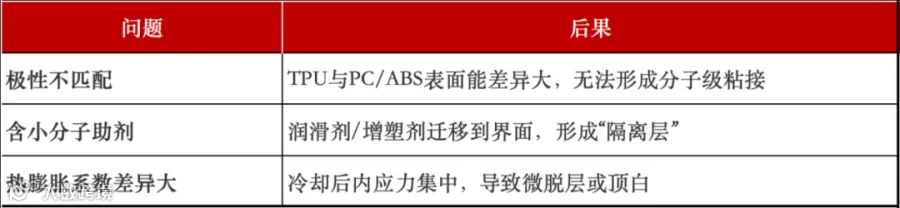

❌ 常见“伪包胶料”的三大缺陷：

结果就是：初期测试OK，长期使用或高低温循环后开胶。

二、真正“包得牢”的TPU，必须满足这三点

高极性软段设计

·分子链中引入酯基、醚键等极性基团，与PC/ABS的碳酸酯基产生偶极相互作用

·实现化学亲和 + 物理锚定双重粘接

无析出配方体系

·不依赖外加润滑剂，通过聚合物内润滑结构降低摩擦

·确保界面纯净，无油膜干扰

2. 匹配的热收缩率

·优化硬段比例，使TPU冷却收缩行为接近PC/ABS

·减少内应力，避免“抱紧-拉脱”现象

验证标准：通过90℃×24h 高温高湿 + -20℃×24h 低温循环后，包胶界面无剥离，剥离力＞5N/mm。

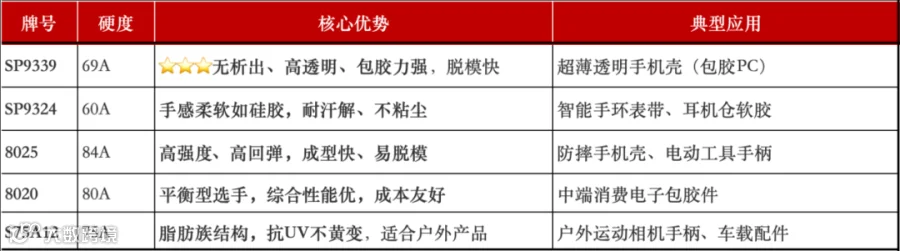

三、九焱PC/ABS包胶专用TPU推荐清单

基于数百个成功案例，我们筛选出以下高可靠性牌号，均已通过华为、大疆等客户量产验证：

✅ 所有牌号均支持直接包胶未处理PC/ABS，无需火焰/等离子预处理，大幅降低工艺复杂度（更正：上图表格中 S75A12 为芳香族）。

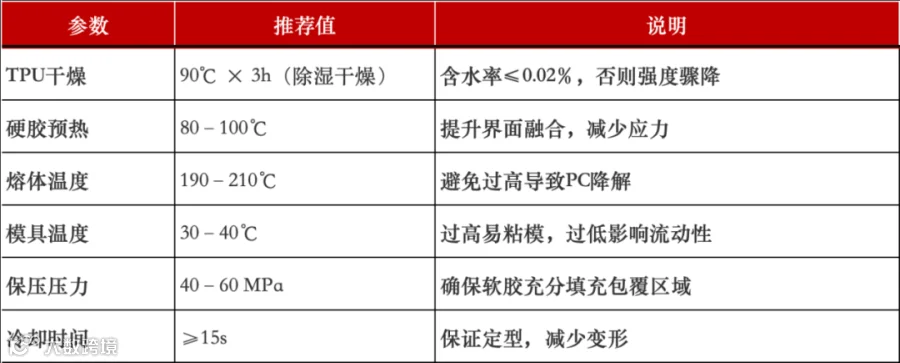

四、包胶工艺关键参数建议（以SP9339为例）

即使选对材料，工艺仍需精准控制：

九焱服务：提供免费《包胶工艺卡》，并可安排工程师现场调试。

五、真实案例：从“批量退货”到“零投诉”

客户背景：某深圳手机壳厂，原用某国产TPU包胶PC，良率仅82%，多次被品牌方退货。九焱介入：

分析脱胶断面，确认为“界面污染+内应力开裂”
推荐切换至SP9339
优化干燥与模温参数

结果：

✅ 包胶剥离力从2.1N/mm提升至6.8N/mm

✅ 良率提升至99.2%

✅ 客户成功进入某国际手机品牌供应链

结语：包胶不是“碰运气”，而是“系统工程”

一次成功的二次注塑，= 70%材料 + 20%工艺 + 10%模具。而材料，是那个“1”，

没有它，后面都是0。

九焱新材料愿做您的包胶可靠伙伴：

·提供经过量产验证的专用TPU

·输出标准化工艺参数

·快速响应现场问题

让您的产品，软硬兼施，牢不可破。

立即获取《PC/ABS包胶TPU选型与工艺指南》包含：5大牌号物性对比表包胶失败原因排查树状图免费样品申请通道

官网：www.9y-tech.cn

邮箱：sales@9ytpu.com

电话：16620831021

九焱新材料让每一次包胶，都值得信赖。

【声明】内容源于网络

九焱TPU

新材料应用

内容 154

粉丝 0

九焱TPU 新材料应用

总阅读3

粉丝0

内容154
