对于3C电子、服装鞋类这些极度重视黄变性能的领域来说，大概率都遇到过这种糟心情况：采购时反复确认，供应商拍着胸脯保证“这款材料具备优异的抗UV性能”。可等产品交到客户手里，要么户外暴晒没几天就发黄，要么短期看着还好，长期使用直接“翻车”——透明件变浑浊、浅色件泛黄发暗，甚至伴随力学性能衰减，导致投诉和丢单。
九焱新材料深耕TPU材料研发与应用，我们每天都会收到类似的咨询。很多人纳闷：“明明规格书上写了抗UV，为什么实战效果差这么多？”
其实答案并不复杂：TPU抗黄变的核心是“精准匹配”，而非“有则万能”。我们先从最根本的底层逻辑聊起。
先搞懂：TPU黄变的“元凶”，90%和分子结构有关
首先要明确：TPU黄变并非单一因素导致，但紫外线（UV）确实是无可争议的“主犯”。尤其是对于手机壳、车衣、鞋材这类对外观敏感的产品，紫外线的破坏几乎是不可逆的。
从化学机理来看，芳香族TPU（由含苯环的MDI制备）在吸收紫外线后，分子链上的“亚甲基桥”会发生氧化反应，生成不稳定的氢过氧化物，进而重排形成醌酰亚胺等发色团。
简单理解，就是分子结构里那些“不安分”的苯环，在阳光下就像被点燃的导火索，让材料颜色从透明变成淡黄，再到琥珀色，最后甚至变深茶色。而那些本质上不含苯环结构的脂肪族TPU（由HDI、IPDI、H12MDI等制备），天生就有“免疫力”，但成本通常翻了几倍。
这里要纠正一个常见误区：很多人觉得“加了抗UV剂就进了保险箱”。但事实是，紫外线有不同的波长分类，破坏力完全不同，抗黄变添加剂必须“对症下药”。
关键知识点：紫外线分3类，每类破坏力各不同

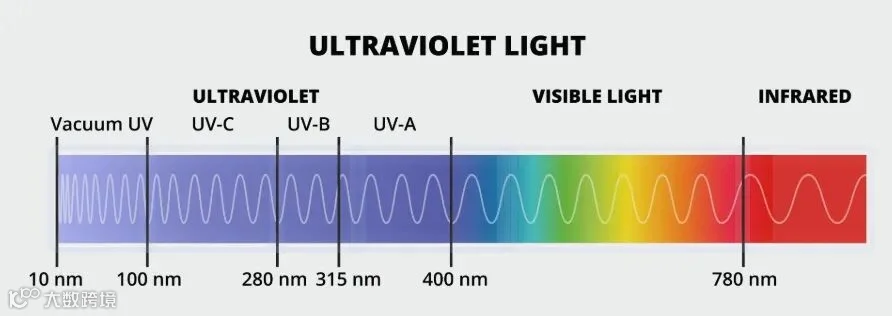

我们常说的紫外线，按波长从短到长分为UVC、UVB、UVA三类。结合行业实操，我把它们的“破坏战力”重新拆解一下：
UVC（短波紫外线，200-280nm）：破坏性极强，但日常极少见
这是紫外线里的“重型武器”，能直接震断TPU的分子键。好在它基本被臭氧层挡住了，日常户外不用担心。坑在哪？ 有些企业的实验室为了追求“快速出结果”，误用了UVC杀菌灯管（如G15T8）代替标准测试灯管。这种检测结果是失真的：通过了UVC强杀测试的材料，到了自然光（主要含UVA、UVB）下反而可能迅速黄变。
UVB（中波紫外线，280-320nm）：户外黄变的“直接元凶”
UVB是能穿透大气层到达地面的短波紫外线。它能量高，主要作用于TPU表面，是导致鞋材、户外用品在1-2周内迅速泛黄的核心原因。重点： 行业内常用的QUV老化测试（UVB-313EL灯管）模拟的就是这种破坏。
UVA（长波紫外线，320-400nm）：长期黄变的“隐形杀手”
UVA波长最长，穿透力最恐怖，能深入TPU制品内部，甚至能穿透玻璃。这意味着室内靠窗放置的产品，同样会因为UVA而慢性黄变。它的破坏是累积性的，初期看不出，但3-6个月后，透明度下降、力学性能衰减（拉伸强度可能下降10-30%以上）接踵而至。
核心症结：抗黄变添加剂“不对口”，再贵也是白搭
明白了波长，你就能理解为什么“标了UV性能却没用”了。抗黄变剂（吸收剂、稳定剂等）都是有针对性的。我拆解出三种最常见的“匹配失败”场景，帮大家避坑：
第一个坑：只防UVB，却用在长期户外
很多材料标的“抗UV”，其实只加了传统的低分子量吸收剂（如UV-P、UV-326）。这类添加剂在QUV快速测试里表现尚可，但挡不住UVA。更致命的是，它们在注塑/挤出的高温下极易挥发迁移，用不了半年就“溜之大吉”了，导致抗黄变效果断崖式下跌。
第二个坑：偏重UVA，却在强光下暴晒
有些高端材料（如手机壳料）会加针对UVA的高分子量吸收剂（如UV-234、UV-1577），它们稳定性好，能延缓室内老化的速度。但如果把这种材料拿去做户外鞋材，面对强烈的UVB冲击，表面会迅速失守，依然会泛黄。
第三个坑：单一防护，缺乏“协同作战”
很多人认为加了“UV吸收剂”就万事大吉了。其实专业的配方需要两手抓：
UV吸收剂（如V312）： 负责“挡箭”，吸收紫外线能量。
受阻胺光稳定剂（HALS）： 负责“灭火”，捕获已经产生的自由基。
特别提醒： 选HALS时一定要用“低碱性”的。很多供应商不懂，加了高碱性的HALS，反而会催化TPU的水解，让材料还没变黄就先发脆、降解了，这是典型的“帮倒忙”。
九焱实验室提醒：还有这3个隐性因素，会让UV性能“瞬间失效”
芳香族TPU的“天花板”： 无论加多少添加剂，芳香族TPU都只能“延缓”而不能“杜绝”黄变。如果你的产品对黄变零容忍，必须直接上脂肪族TPU（如HDI体系）。
加工工艺的“锅”： 干燥没做好（水分高于0.02%），高温加工时水分会和添加剂发生副反应；加工温度如果超过220℃，很多吸收剂会直接分解。材料是好的，但加工工艺把它“废”了。
检测标准的“盲区”： 很多供应商给你的报告是简单的“太阳灯法（A法）”，没控温控湿。最靠谱的还是Q-SUN氙灯测试，那是目前最接近自然光环境的模拟。
要想避免“UV性能翻车”，选料时多问三句：
问场景： 明确你的产品是室内还是长期户外？是追求短期快速通过测试，还是需要3-5年的长效防护？
核配方： 别光听“有添加”，要确认是不是“UV吸收剂+低碱性HALS”的组合。对于高价值产品，优先选高分子量的、不易迁移的助剂。
看数据： 别只看“合格”两个字。要求供应商提供老化测试前后的黄变值变化（ΔE、Δb*）。只有量化的数据对比，才是最诚实的证据。
TPU的抗黄变，从来不是“有或没有”的二选一，而是“环境与配方”的精准匹配。如果你正被黄变问题困扰，或者拿不准手头的测试报告是否真实。欢迎在评论区交流，我们针对具体案例具体拆解。
本文是来自九焱实验室小九的整理。 限于作者水平，文中如有错误或漏洞，欢迎评论区留言或私信交流。
