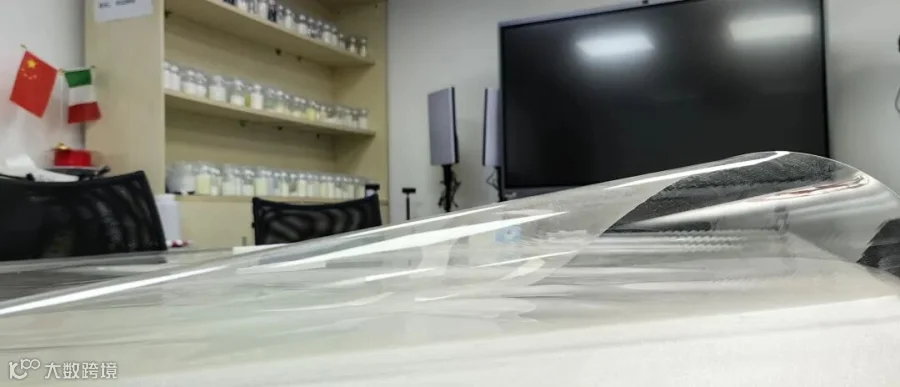

如果您有机会来到九焱新材料的办公室，就会发现我们的会议桌上，铺了一块透明的“塑料”。
看上去很普通，甚至有点不起眼，但只要你伸手一摸，就会发现不对劲：手感温润、肉感十足，甚至带着一种高级皮革才有的韧劲。
很多人不知道，就这块 10 平米左右的“塑料”，原料成本就要 400 多块！如果是普通的 PVC 桌布，几十块钱就能买一大捆。
为什么要费这个劲？因为这块“布”背后，藏着人造革行业未来五年的生存逻辑。
01 现状：低端在“卷死”，高端在“看戏”
做合成革的老板们，最近日子都不太好过。
纯 PVC 革： 成本压到了极限，每平米几块钱。但做出来的东西手感僵硬，一股子塑料味，在中高端客户眼里，这就是“廉价”的代名词。
纯 TPU 革： 手感确实无敌，耐磨、环保、有肉感。但每平米三十多块的成本，直接把 90% 的下游品牌挡在了门外。
这就是行业的两难：想高端，成本太高；想走量，利润太薄。 那有没有一种可能，让 PVC 的价格，长出 TPU 的灵魂？
黄金配方：一个让成本和性能达成共识的平衡点
在九焱，我们不建议客户盲目追求“纯正”，我们更相信“平衡”。
经过大量的实验和市场反馈，我们发现 30% TPU + 70% PVC 是目前合成革行业的“财富密码”。
这不是简单的掺杂，而是对材料的一次“基因手术”：
触感的“去塑料化”： 纯 PVC 的硬度通常在 95A 以上，摸起来像板砖。加入 30% 的特种 TPU 后，硬度能降到 75A 左右，回弹率直接从 25% 飙升到 55% 以上。那种“肉感”，就是这么来的。
抗造程度的“降维打击”： 在耐磨测试里，混用革的损耗只有纯 PVC 的三分之一。这意味着你的皮革做成汽车座椅或沙发，耐用年限直接翻倍。
北方市场的“过冬保障”： 纯 PVC 在 -10℃ 就开始发脆，一折就断。混用革能抗到 -25℃，这才是能进汽车主机厂、进高端户外市场的底气。
算账：15% 的“赌注”，能换回多少溢价？
很多老板一听要加 TPU 就心疼钱，我们拆开细算一下：
纯 PVC 革： 综合成本约 10 元/㎡。
混用革（3:7）： 综合成本约 11.5 元/㎡。
成本只涨了 1.5 元左右，涨幅仅 15%。
但这 1.5 元换回了什么？是你可以用“准高端”的品质，去降维打击那些还在打价格战的低端同行；是你可以大方地跟品牌方聊“身份认同”，而不是在几毛钱的利润里抠搜。
正如我们之前聊过的，品牌卖的是“我是谁”，而不是“我多便宜”。 这种混用革，就是给你的产品贴上了“高质感、高性能、高审美”的标签。
实战建议：避开那些“看不见”的坑
技术好不好，全在细节里。混用料液粘度大，生产时千万注意：
别贪多： 固含量控制在 35-40% 最稳。
控粘度： 建议压在 2000-3000cps，否则涂布不匀，表面会有水波纹。
控温分段：80℃→110℃→140℃，走得急了溶剂挥发不匀，皮革里面藏气泡，那是后期客诉的温床。
人造革行业已经过了“卖规格”的年代，现在卖的是“性能感知”。
九焱新材料不只是卖那几吨 TPU 原料，我们更愿意把这套经过验证的配方逻辑和工艺细节分享给您。那块 400 块钱的桌布，不是摆阔，而是我们对材料进化的信心。
您在做革的过程中，遇到过最难搞的“手感难题”是什么？欢迎在评论区留言，我们直接拆解方案。
