九焱TPU

2026-04-28

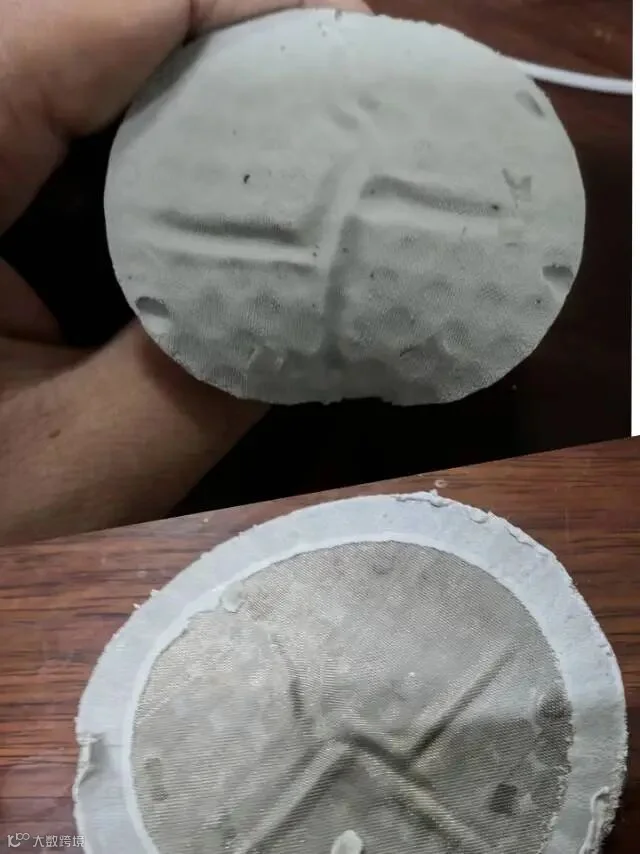

导读：最近一位做TPU和PVC共混线缆制品的客户遇到了问题：其制品表面出现一些麻点暗点，工艺参数调了多次，但麻点问题

最近一位做TPU和PVC共混线缆制品的客户遇到了问题：其制品表面出现一些麻点暗点，工艺参数调了多次，但麻点问题还是反复出现——

其实这是TPU+PVC共混加工中的常见问题。于是我们的同事立刻前往现场排查原因，经过了解，原来是烘干没有做到位。

今天把成因和解决方案一次性讲清楚，一定将我们的一线实战经验记得牢牢的！

一、问题根源：原料未充分干燥

核心问题在于共混原料在投料前未进行充分干燥。

柔性材料具有较强的吸湿性，共混后物料整体仍易从空气中吸收微量水分。即使肉眼看起来干燥，在高温加工过程中，水分会迅速汽化形成气泡，气泡无法完全排出，就会在制品表面形成凹陷麻点；严重时还会导致内部气孔、开裂，甚至影响两种材料的相容融合，出现分层隐患。

二、客户面临的效率与质量两难

工厂订单量大、生产节奏紧，采用共混加工模式。为兼顾效率与成本，一直使用边烘边加工的方式，却因烘干操作不当导致麻点问题反复出现。

无需大幅调整现有生产流程，仅针对烘干环节进行针对性优化，即可有效解决。

客户原烘干温度设置偏低，水分蒸发速率较慢，残留水分在加工时汽化，是麻点产生的主要原因。

建议将烘干温度升高（优先使用具有低露点干燥空气或除湿干燥器）。这个调温区间能在不影响两种材料融合性能的前提下，快速有效去除共混料中的水分。

干燥时间需根据料层厚度和初始含水率调整，通常为2-4小时或更长，目标是将物料含水率控制在一个合理区间，例如注塑工艺的物料含水率在0.02%，挤出工艺的物料含水率在0.03%

烘干后应立即密封或尽快投料加工，避免重新吸湿。

若订单特别紧张，可基本保持原有加工速度；若条件允许，适当放慢的加工速度，让物料有更充足时间排出残留气体，进一步提升表面质量。

柔性材料占比高（≥70%）：吸湿性相对突出但整体可控，烘干温度可控制在90-100℃。

聚氯乙烯占比高（≥70%）：共混料吸湿性仍以柔性材料为主，但可根据实际情况在95-105℃区间微调。

潮湿天气（车间湿度＞60%）：适当提高5℃左右，并加强料斗密封或使用干燥料斗，确保投料时物料保持干燥状态。

在按照我们建议的除湿烘干温度参数优化后，连续跟进多批生产，原本布满麻点的共混制品表面明显改善，麻点问题得到有效解决，产品合格率显著提升，同时降低了分层风险，且未增加额外设备成本或延误交付。

说实话，共混这事，关键是先把料烘透了。塑化温度到位，烘干时间够了，麻点问题基本就能解决！

不清楚具体怎么调的，九焱见过不少这类情况，有需要可以直接评论区或者后台私信聊！

【声明】内容源于网络

九焱TPU

新材料应用

内容 154

粉丝 0

九焱TPU 新材料应用

总阅读72

粉丝0

内容154
