TPU从业人员必备：收缩率深度解析

TPU是弹性体家族里“高端选手”：耐磨、耐油、耐低温、弹性超好、透明度高，还能做到从软到硬（Shore A 60 ~ Shore D 75）的宽范围。

但收缩率这块，TPU 有点“性格复杂”，不像 ABS/PC 那么稳定，也不如纯 PP 那么夸张。本文用通俗方式，帮研发和采购工程师快速搞懂 TPU 的收缩特性、实战选材、模具设计、生产调参和避坑点。

一、TPU 的收缩率到底多少？范围广，受硬度影响大

TPU 不是严格的“结晶”或“无定形”，它介于两者之间（半结晶倾向随硬度增加而变强），收缩率主要受以下因素左右：

硬度：越软（Shore A 低，如 70A~85A），收缩率越大；越硬（Shore A 95+ 或 Shore D），收缩率越小。

壁厚：软 TPU 壁厚越厚，收缩越小；硬 TPU 则相反，厚了略微增加。

加工条件：模温、保压、冷却速度影响大。

常见收缩率范围总结（基于国标/厂家数据和实际开模经验，2025-2026 主流值）：

总体范围：0.5%  3.0%（0.005  0.030 cm/cm）

软质 TPU（Shore A 7090）：1.0%  2.5%（常见 1.2%~2.0%）

中硬 TPU（Shore A 9098）：0.8%  1.5%

硬质 TPU（Shore D 5075）：0.4%  1.0%（最低可到 0.4%~0.6%）

实际生产中，流动方向（MD）收缩往往比垂直方向（TD）大 20%~50%，异向性比 ABS 明显，但比 PP 小。

简单分级记忆：

高收缩（>1.5%）：软 TPU（手机软壳、鞋底软层、密封圈）

中收缩（0.8%~1.5%）：大多数杯壶软把手、按键、表带

低收缩（<0.8%）：硬 TPU（结构件、轮毂、精密卡扣）

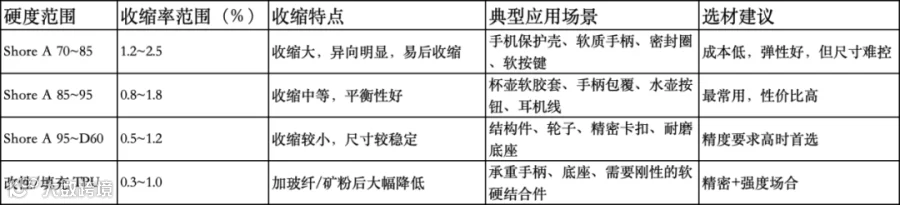

二、TPU 在杯壶/小厨电/消费电子的典型应用与收缩匹配

采购提醒：TPU 牌号多（国际品牌如科思创 Desmopan、路博润 Estane ，进口平替的 9y-tech等），不同厂家同一硬度收缩也差 0.3%~0.8%，来料时要索要具体批次收缩测试报告。

三、TPU 收缩率实战把控技巧（研发+模具+生产）

1. 选材时就把收缩算进去（研发+采购）

a. 精密装配（如卡扣、对接）：选硬度 ≥ Shore A 90，收缩 ≤1.2%的牌号，避开软 TPU。

b. 软包覆/外观件：软 TPU 收缩大，但弹性好，可接受 ±0.5mm 偏差。

c. 禁忌：别用超软 TPU（<80A）做需要公差 ±0.1mm 的零件，补模再多也追不上后收缩。

2. 模具设计 3 个重点

a. 补偿放大：软 TPU 取 1.5%2.0%，中硬取 1.0%1.5%，硬质取 0.6%~1.0%。先按中值开模，试模后再修（TPU 试模调整空间大）。

b. 减少异向：浇口要大（扇形、薄膜浇口最佳），多点进料、对称布局，流动路径短，避免分子过度定向。

c. 冷却均匀：模温控制在 1560℃（软 TPU 偏低 2040℃，硬 TPU 可到 50~70℃），水路密布，防止局部过冷导致翘曲。

3. 生产调参 4 招控收缩

a. 大力保压：TPU 保压超级重要！压力 60~100 MPa，时间长（软料更长），补充熔体，减少缩痕和尺寸小。

b. 模温别太低：低模温 → 快速冻结 → 后收缩大。软 TPU 建议 30~50℃，让结晶慢一点。

c. 慢速注射：避免高速剪切导致分子定向太强，收缩差增大。

d. 充分冷却+后处理：冷却时间长（软 TPU 尤其），脱模后最好 100℃ 退火 20 小时（或室温放 48h），稳定尺寸。

4. 结构设计别踩雷

a. 壁厚均匀，建议 1.5~4mm（太薄流动差，太厚收缩大）。

b. 避免尖角、厚薄突变，加圆角（R ≥ 0.5mm），厚处加筋分散收缩。

c. 软硬包覆件：硬基材先成型，预热后再包 TPU，减少界面收缩差。

四、TPU 高频 5 大坑（很多人踩过）

1. 把数据表收缩当铁值 → TPU 收缩波动大，受硬度、批次、干燥程度影响，实际试模偏差常 ±0.5%。

2. 忽略后收缩 → TPU 脱模后室温/加热还会继续缩（尤其软料），量尺寸至少等 24~48h，或退火后测。

3. 模温太低 → 软 TPU 模温 <20℃，结晶不充分，后期继续结晶 → 尺寸变小、翘曲。

4. 保压不够或太猛 → 不足 → 缩痕/尺寸小；过猛 → 飞边、内应力大，后开裂。

5. 没干燥就打 → TPU 吸湿严重，水分 >0.02% 就水解，分子量掉，收缩不稳、脆化。必须 80120℃ 烘 34 小时（露点 -40℃ 以下）。

五、总结：TPU 收缩把控逻辑

TPU 的收缩率不像 ABS/PC 那么“听话”，但弹性、耐磨是王牌。核心链条还是：

● 研发 → 按精度+弹性需求选硬度（软用中收缩，中硬用低收缩），结构均匀化。

● 采购 → 锁定具体牌号+批次收缩数据，优先大厂稳定料。

● 模具 → 放大补偿+均匀流动+均匀冷却。

● 生产 → 重保压+适中模温+充分干燥+后稳定。

控好这些，TPU 产品尺寸稳、弹性足、外观靓，装配不卡壳，良率轻松上 95%+。

有具体 TPU 牌号或产品案例想深挖？随时说～
