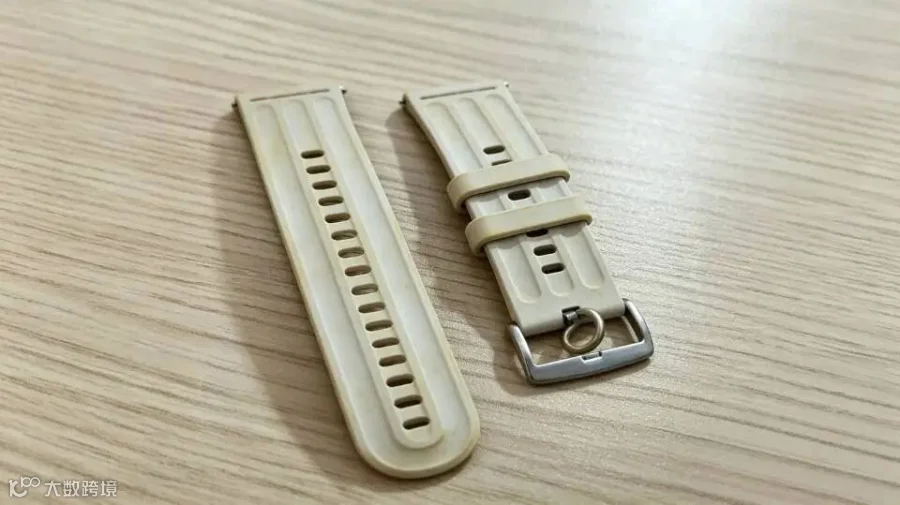

这又是高分子和注塑行业里一个经典的“吐血”现场：原料进厂时，又是测 UV、又是拉拉伸，各项指标堪称完美；结果做成成品（如手机壳、表带、充电枪护套），在仓库或终端放了一段时间，还是无可挽回地变黄了。
打个形象的比方：再好的有机蔬菜，如果遇到手艺一般的厨师，那也做不出来原本应有的味道。万一不幸再加上厨师手里没有好的炉灶，想要加工出好的产品就难上加难了。
排除掉仓储气体黄变（熏黄）等外界环境因素，原料没问题而成品变黄，80% 的内因都出在加工过程和成品结构变异上：
一、厨师火候过了头：注塑/挤出中的“隐蔽烧料”
这是最常见的原因。原料进厂测试时，用的是标准、无损的粒子或标准样片。但变成成品，要经过注塑机或挤出机的高温、高压剪切。
-
作案机制：TPU（特别是脂肪族 TPU）的加工温度窗口非常窄，对剪切热极其敏感。如果车间师傅为了追求出模速度提高了螺杆转速，或者料筒温度设得偏高，物料在料筒里滞留时间过长，抗氧剂在高温下被消耗，我们做过在不同温度下的测试，温度越高，抗氧剂被消耗越大，颜色就有很大差别。就相当于厨师炒菜“火候过了头”。 -
致命结果：这种微弱的热降解在产品刚出模具时，肉眼往往看不出来。但是，材料内部的分子链在强剪切和高温下已经断裂，产生了大量的自由基缺陷。产品放在仓库里，哪怕不见光，这些后天制造的缺陷也会自发氧化，让产品在极短时间内迅速泛黄。
二、调料没搅匀：助剂的“内耗”与不均匀分散
有些原料本身是芳香族，为了达到抗黄变指标，原料厂在里面包裹了高密度的抗氧剂和紫外线吸收剂（UVA）。原料测试时，这些助剂分布均匀，防御力拉满。
-
作案机制：当原料经过高温熔融、高速注射到模具中后，会经历剧烈的流道剪切。如果成品的壁厚不均匀、或者有复杂的拐角结构，会导致抗黄变助剂在成品内部发生聚集或稀释（特别是如果在后期加入更容易导致分散不均）。 -
致命结果：就跟炒菜盐没揉开一样，在成品某些流道末端或局部区域，抗黄变助剂的浓度变得极低。产品放一段时间后，这些“防御力弱”的区域就会率先发生连锁氧化反应，导致产品呈现局部斑点状、块状发黄。
三、灶台不干净：外来化学品的“里应外合”
原料是纯净的，但做成成品的过程中，模具和车间工况这些“炉灶”往往会引入外来污染：
-
模具工艺的污染（脱模剂或模具上自带的油）：车间工人为了好拿产品，频繁在模具上喷脱模剂（很多是硅油或低分子蜡）。这些化学品在高温注塑时会直接熔进成品的表层。这些低分子物极易在空气中氧化发黄，它黄的是“皮肤”（表层），但视觉上产品已经废了。 -
催化剂死灰复燃：某些特种 TPU 原料中残留有微量有机金属催化剂。在原料状态下它们是静止的，但经过注塑的二次高温激活，以及成品在空气中吸收了微量潮气后，催化剂开始“死灰复燃”，在成品内部加速多元醇段的水解和氧化。
工艺优化落地指南
如果条件允许，在排查生料到成品的变黄问题时，建议在工艺端做出以下针对性微调：
-
测初始黄度指数（YI）的微观变化：如果条件允许，建议用分光测色仪去精准对比“生料粒子”和“刚出模具的成品”的初始 YI 值。如果刚出模的成品 YI 值明显高于粒子（哪怕肉眼看不出），直接说明车间加工温度过高、或者剪切太剧烈，料已经被烤伤了。必须让车间师傅降低螺杆转速和料筒温度。 -
谨慎使用脱模剂和二道加工：在加工浅色、透明及高外观要求的制品时，应谨慎使用脱模剂和相关的二道加工辅助化学品。尽量通过优化模具抛光度、调整顶出机构或使用不影响外观的特种水性脱模剂，排除外来表面化学品污染。 -
需特别注意注塑加工温度，高温会导致抗氧剂失效而使颜色变黄。
多数黄变问题并非原料短板，而是工艺与成型细节把控不到位。
九焱新材料专注TPU行业实战领域，持续输出落地干货，可为大家提供材料选型、工艺整改、品质疑难优化的专业技术参考。如果你在TPU黄变等方面有困扰，欢迎评论区或私信交流！
往期文章：
