很多现场师傅的第一反应是调参数——降温度、减速度、换位置。调了半天，水痕变淡了，但没完全消掉；下一批料来了，问题又冒出来。根本不稳定。
一、水痕长什么样？先学会识别
水痕在行业里有几个叫法：银纹、料花、水花。本质都是同一类问题：材料里的水分或低分子挥发物，在注射过程中气化，沿着流动方向在制品表面留下的痕迹。

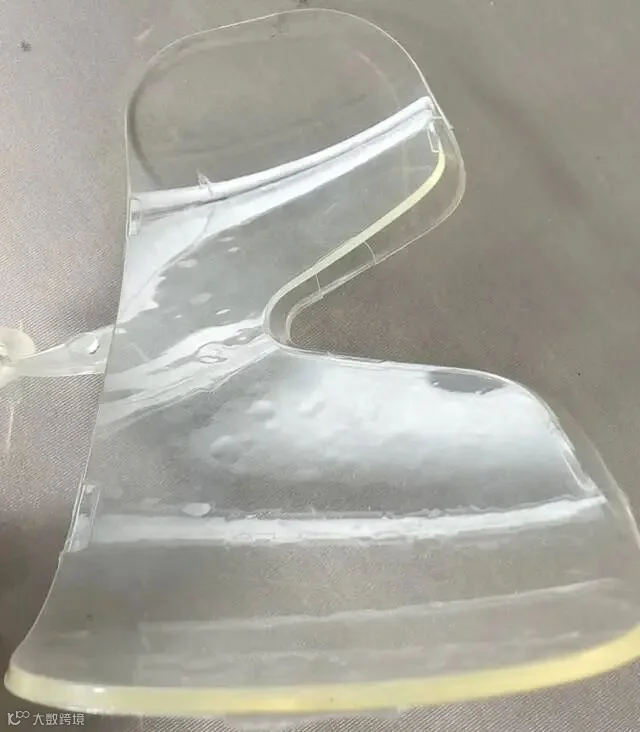

气泡群（水汽痕）：严重时伴随细小气泡，制品断面可见气孔

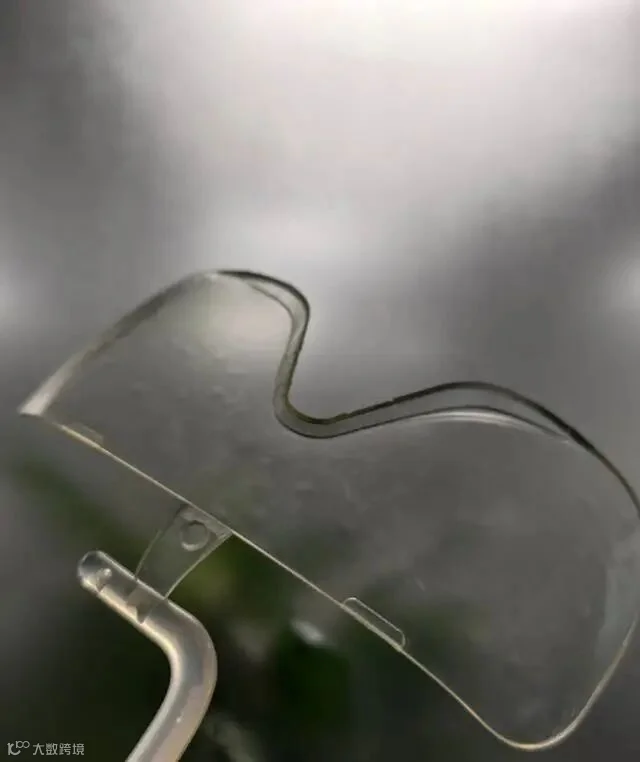

区分要点：水痕通常沿熔体流动方向延伸，甚至可能在整个制品中出现，有的呈不均匀较大气泡分布，有的呈小气泡团聚似“皮肤过敏”。
二、水痕是怎么来的？底层原因拆解
TPU是典型的吸湿性材料。在常温常湿环境下，TPU颗粒会持续从空气中吸收水分，平衡含水率可达0.3%-0.7%。而注塑成型要求材料含水率控制在0.05%以下。
想象一下：把水滴进滚烫的油锅里，瞬间炸开——这就是水在高温熔体里的行为。
TPU加工温度通常在180-230℃。当材料含水率过高，水分进入高温螺杆后瞬间气化，体积膨胀上千倍。这些水蒸气被裹挟在熔体里，注射时沿着流动方向"冲"到制品表面，形成银丝状痕迹。
打个比喻：像烧开水时锅盖没盖严，水汽顺着缝隙冲出来，在锅边留下一道道水痕。水痕的形成过程，本质上就是"水汽突围"留下的痕迹。
三、排查顺序：先干燥，再工艺，后模具
水痕问题不能瞎调，要有排查顺序。先查最容易出问题的干燥环节，再调工艺参数，最后排查模具。
干燥温度不够：干燥机设定90℃，实际料温只有70℃，干燥效果打折扣
干燥后吸湿：干燥好的料，敞开放在潮湿空气环境中，又吸了环境水分。
快速判断：对空射出一段熔体，观察表面是否光滑、有无气泡、是否透明。如果射出物表面粗糙、有气泡，大概率是干燥不到位。严重时，能听到气泡爆裂的声音。
TPU加工窗口窄，温度过高会降解产生气体，过低则熔体粘度大、气体排不出
建议范围：180-210℃（根据硬度调整，硬度越高温度可适当提高）
适当提高背压（5-10bar），可以压实熔体、减少气体卷入
比喻理解：背压就像"压盖子"——锅里的水汽太多，压紧盖子可以减少气体冲出来，但压太紧压力太大，锅可能会炸。
干燥到位、参数合理，水痕仍然出现，就要看模具排气是否顺畅。
排气深度：0.02-0.03mm（TPU流动性较好，排气槽要浅）
如果上述排查都没问题，水痕仍然反复出现，要考虑材料本身：
回料比例：回料含水率更高，添加比例建议控制在20%以下
四、排查速查对照
▶ 第一查：干燥条件
●干燥温度：80-100℃（常见偏差：实际料温偏低）
●干燥时间：3-4小时（常见偏差：时间不足、料未干透）
●露点：-40℃以下（常见偏差：除湿机能力不足）
▶ 第二查：工艺参数
●料温：180-210℃（常见偏差：温度过高导致降解）
●背压：5-10bar（常见偏差：背压过低，气体卷入）
▶ 第三查：模具排气
●排气槽深度：0.02-0.03mm（常见偏差：排气不畅或堵塞）
▶ 第四查：材料批次
五、工艺调整建议
缩短停留时间：减少材料在料筒内的热历史，避免降解产气
调整原则：每次只调一个参数，观察效果后再调下一个。切忌同时调多个参数，越调越乱。
六、常见误区
气痕和水痕成因不同：气痕主要是排气不良，水痕核心是干燥不足。加大排气治标不治本。
烘干条件不对、烘干后敞开放置、料斗未保温，都会导致"假干燥"。
同一牌号的TPU，如果干燥条件不达标，换料也没用。问题不在材料，在工艺管理。
七、小结
七成以上的水痕问题，根源都在干燥。把干燥做到位——温度够、时间足、露点达标——大部分水痕都能解决。剩下的三成，才是工艺参数和模具排气的事。
下次遇到水痕，别急着调参数。先问一句：这批料，烘干了吗？
以上方法来自九焱实测积累。如需TPU材料选型或工艺适配支持，欢迎后台联系九焱技术团队交流。
往期文章：
注塑缺陷篇 | TPU 熔接线调了 2 天焊不上？记住这三步
注塑缺陷篇 | 黑色 TPU 光影难消？带你四大光影缺陷逐个击破！
黑色TPU注塑发白，问题到底出在哪？
TPU注塑出现缩痕、气痕、熔接痕怎么解决？
调机无数次仍无解？TPU制品缩水、披风、变形，背后逻辑到底是什么？
