微学堂 | 刀具分类及基础知识

点击蓝字｜关注我们

其耐热温度约在 200-300℃之间，只能适用于一般材料的切削，在高温下会失去硬度。由于这种刀具耐热性能差，要求冷却液的冷却效果要好，一般采用乳化液为宜。

这种材料是以铬、镍、钨、钼、钒(有的还含有铝)为基础的高级合金钢，它们的耐热性明显地比工具钢高，允许的最高温度可达 600℃。与其他耐高温的金属和陶瓷材料相比，高速钢有一系列优点，特别是它 有较高的坚韧，适合于几何形状复杂的工件和连续的切削加工，而且高速钢具有良好的可加工性和价格上容易被接受。使用高速钢刀具进行低速和中速切削上，建议采用油基切削液或乳化液。在高速切削时，由于发热量大，以采用水基切削液为宜。若使用油基切削液会产生较多油雾，污染环境，而且容易造成工件烧伤，加工质量下降，刀具磨损增大。

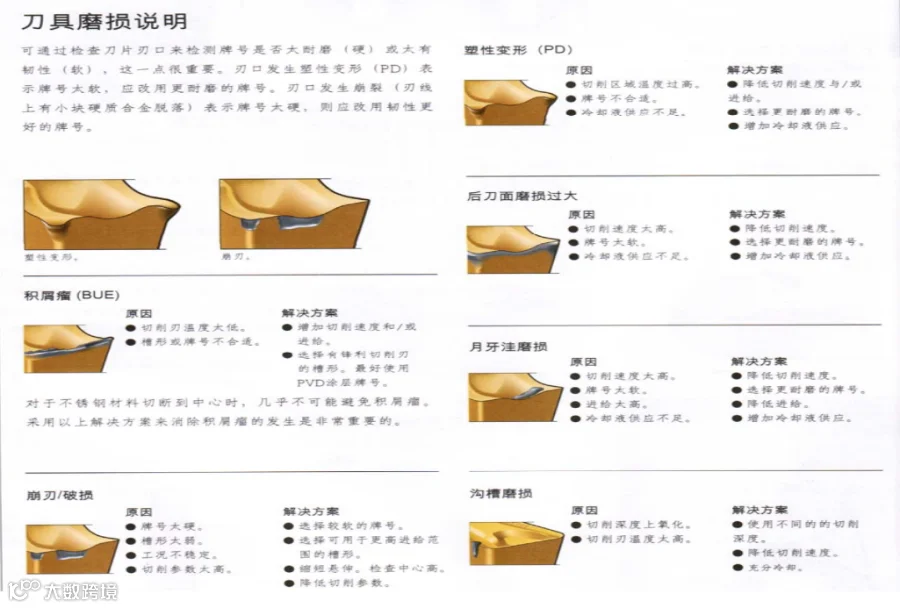

用于切削刀具的硬质合金是由碳化钨(WC)、碳化钛(TiC)、碳化钽 (TaC)和 5-10%的钴组成，它的硬度大大超过高速钢，最高允许工作温度可达 1000℃，具有优良的耐磨性能，在加工钢铁材料时，可减少切 屑间的粘结现象。在选用切削液时，一般油基切削液的热传导性能较差，使刀具产生骤冷的危险性要比水基切削液小，所以一般选用含有抗磨添加剂的油基切削液为宜。对于高速切削，要用大流量切削液喷淋切削区，以免造成刀具受热不均匀而产生崩刃，亦可减少由于温度过高产生蒸发而形成的油烟污染。

采用氧化铝、金属和碳化物在高温下烧结而成，这种材料的高温耐磨性比硬质合金还要好，一般采用干切削，但考虑到均匀的冷却和避免温度过高，也常使用水基切削液。

具有极高的硬度，一般使用于切削。为避免温度过高，也象陶瓷材料一样，许多情况下采用水基切削液。
