搅拌站避雷方案

（一）直击雷：雷电直击建筑物、金属导体。直击雷防护采用外部避雷系统：由避雷针、避雷带（避雷网）、引下线、接地体构成，并需要定期检查检测，防止雷击的巨大能量直接作用在建筑物上而引发破坏性事故。

 （二）感应雷：雷电感应击伤、击毁室内人员和设备。感应雷防护采用SPD防雷系统，将可能遭受雷电感应并产生雷击浪涌的线路进行必要的屏蔽、接地和等电位连接，防止电源线路中过电压对设备线路板、集成芯片的损坏以及对人员的闪击，同时保护数据及资料的完整性。

本项目防雷设计主要包括直接雷击和感应雷击，具体设计如下：

（1）防直接雷击部分

因搅拌站罐体壁厚超过5mm，可不装设单独接闪器，利用罐体和支架做为引下线，采用共用接地方式，接地电阻应≤4Ω。

（2）防感应雷击和闪电电涌侵入部分

为防止感应雷电流、闪电电涌沿电源线路侵入控制室，造成设备损坏和人员伤亡，电源部分应安装防雷电感应和闪电电涌侵入措施。

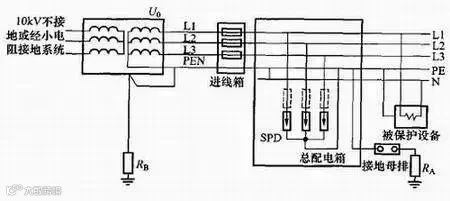

电源防雷：在搅拌站控制室总电源处安装一套三相电源雷电浪涌保护器。具体技术参数为：标称通流容量In=60KA；最大通流容量Imax=120KA；保护水平Up≤2.5KV。电源经过SPD后接地，接地线采用16平方黄绿多股铜芯线，接地电阻≤4Ω。
