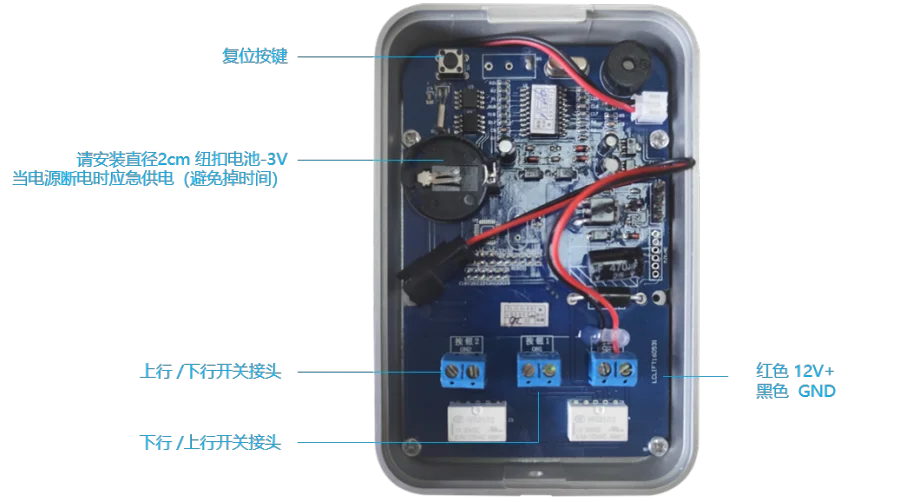

一、简易梯控（不分层控制）接线图示
说明：控制器12V电源输入（2针线），输出为两组开关信号（4针线），读有效卡后，控制器绿灯指示时，开关闭合，约五秒后，控制器红灯指示，开关断开。此开关信号用于控制其它电锁的开关。
安装好后信息设置方法

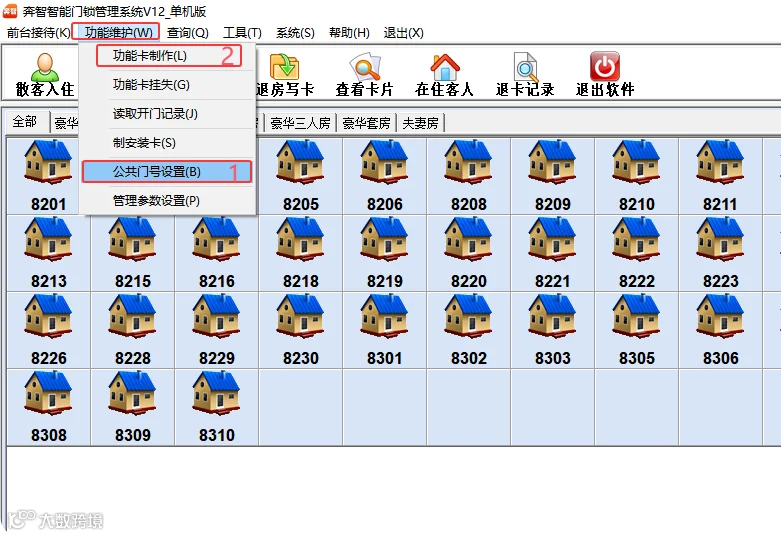

1、制作控制器公共门设置卡一张（点“功能维护”栏选择“公共门号设置”打开设置界面，选择任意楼层后点“设置楼栋公共门”）
2、制作一张时钟卡一张（点“功能维护”栏选择“功能卡制作”打开设置界面，选择“时钟卡”）
设置步骤，先刷公共门设置卡然后再刷时钟卡，在控制器设置好后，与公用门设置卡相对应的所有有效的客人卡，楼层卡，总卡都可以开启这个控制器。
二、分层控制梯控（1-16层）说明
所有使用电梯的持卡人，都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层。未经授权，无法进入管理区域的楼层。
用户使用电梯流程：靠卡->按电梯按键选择目的楼层->电梯运行（用户只能选择已经授权进入的楼层，禁止进入的楼层按键无效。）
工作原理：电梯控制的工作原理是把授权楼层号写入卡片，靠卡后电梯控制器对应楼层的输出继电器（电路板上标有01-16分别对应卡片1-16层的控制输出）的两个输出端子闭合接通，其他继电器的两个输出端子保持断开状态。
电梯控制器标准功能：
1、可控制16层电梯，每增加1块扩展控制板可增加控制16层。最多加7块扩展控制板。
2、提供1个读卡器。（可扩展1个读卡器）
3、支持RS-485联网，可以与电脑联网提取记录数据。
输入：
1、电源输入直流12V。（PCB板上标号DC12V）
2、2 组读卡器输入端子。（PCB板上标号IDK）
输出：
1、16组继电器输出控制端子（PCB板上标号01-16）。
2、1组公共端控制端字。（PCB板上标号ALL）
3、1组扩展板信号输出端子。
电梯控制接入电梯系统有以下2种工作模式，可以通过模式选择跳线来设置。
手动（电梯内刷卡后选择对应楼层按键的接法）

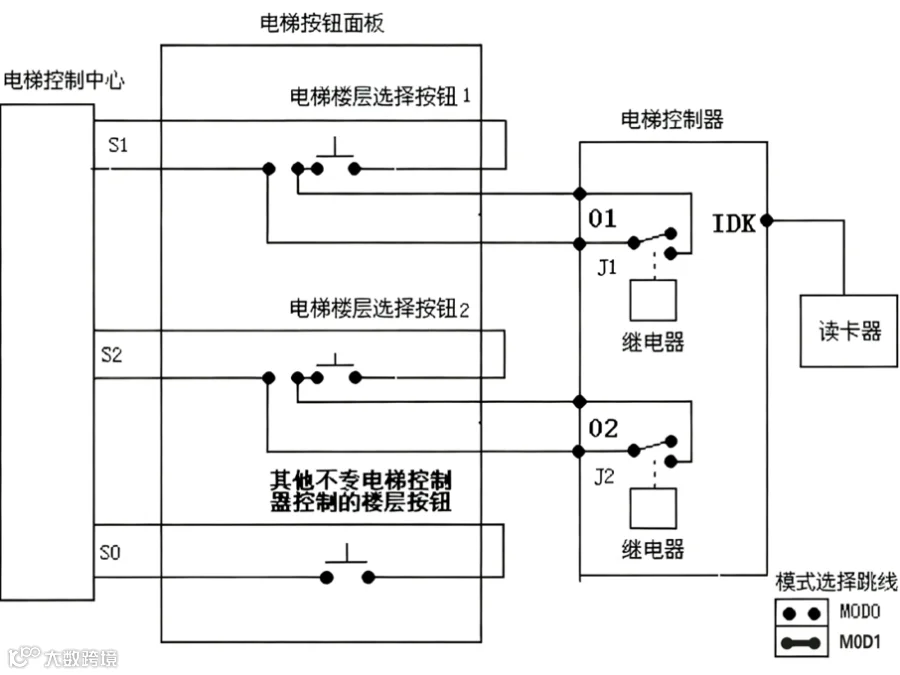

把电梯按键直接串联在电梯控制器控制继电器输出端子上，在正常工作状态下, 继电器输出端子处于开路状态，此时电梯按键不对按键动作做出响应；当读卡器读到有效卡后,相应楼层的继电器输出端子为接通状态, 此时相应的楼层按钮对按键动作有效，用户可以按楼层按钮选择要到达的楼层。

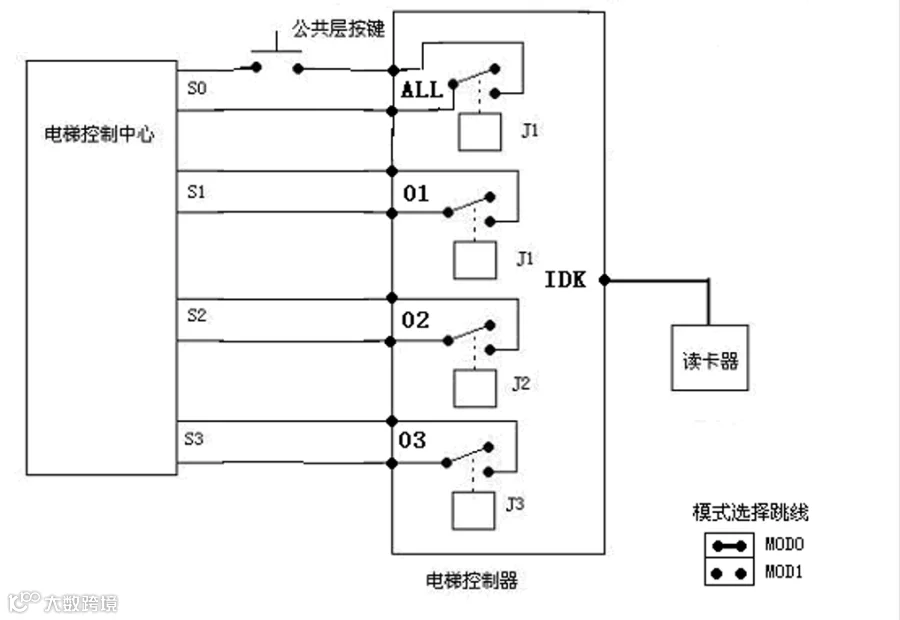

自动（刷卡后无须按楼层按钮的接法）
用户只能凭卡到达某一层或公共层（例如1楼），其他楼层都禁止进入。电梯内应该保留一个按键到达公共楼层，公共楼层不作任何进入限制。用户进入电梯靠卡后，电梯控制器根据读到的数据自动控制相应楼层的继电器闭合，相当于产生了一次按楼层按钮的动作，电梯到达目的楼层。用户进入电梯后无须靠卡，直接按键就可以到达公共层。
安装好后信息设置方法

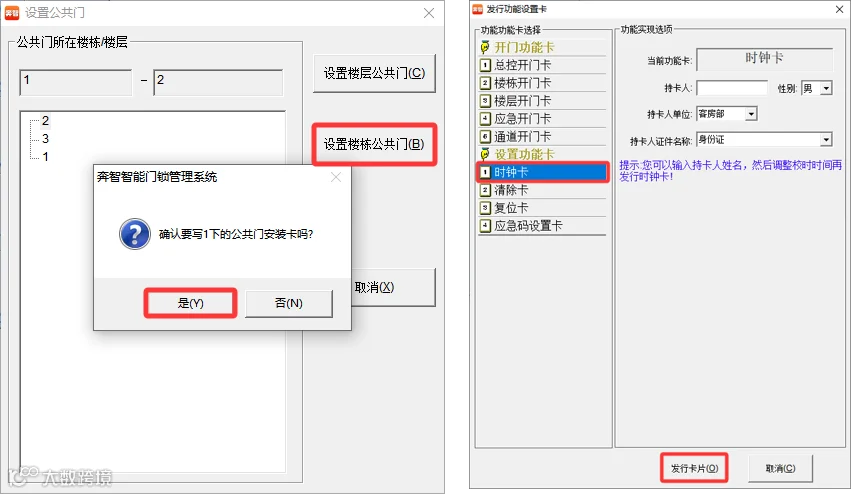

1、制作控制器公共门设置卡一张（点“功能维护”栏选择“公共门号设置”打开设置界面，选择任意楼层后点“设置楼栋公共门”）
2、制作一张时钟卡一张（点“功能维护”栏选择“功能卡制作”打开设置界面，选择“时钟卡”）
设置步骤，先刷公共门设置卡然后再刷时钟卡，在控制器设置好后，与公用门设置卡相对应的有效客人卡，楼层卡，总卡可以开启梯控对应的楼层。
